2. INSTALLATIE EN BEDRADING
2.1. Installatie
Zoek een droge en goed geventileerde plaats om de Skylla lader en accu te monteren. Zorg ervoor dat de kabel tussen de lader en
de accu hoogstens 6 meter lang is.
De lader kan tegen de muur of op de vloer worden gemonteerd. Verticale montage verbetert de luchtcirculatie binnen in de
laderkast en verlengt de levensduur van de acculader.
Montage tegen de muur
De eenheid kan het best tegen een muur worden gemonteerd aan de hand van de bijgeleverde montageplaat. Als deze plaat tegen
de muur is bevestigd, kan de lader aan deze montageplaat worden gehangen. De lader kan dan worden bevestigd aan de hand
van twee schroeven onderaan aan de achterkant van de lader. Nu zit de lader helemaal vast.
Bedrading
De ingangen voor de netstroomkabel, de accukabels, de afstandfuncties en de verbinding om de aardkabel aan te sluiten, bevinden
zich aan de onderkant van de behuizing, zie Figure 1 voor de modellen met twee uitgangen en afbeelding 3 voor de modellen
met drie uitgangen.

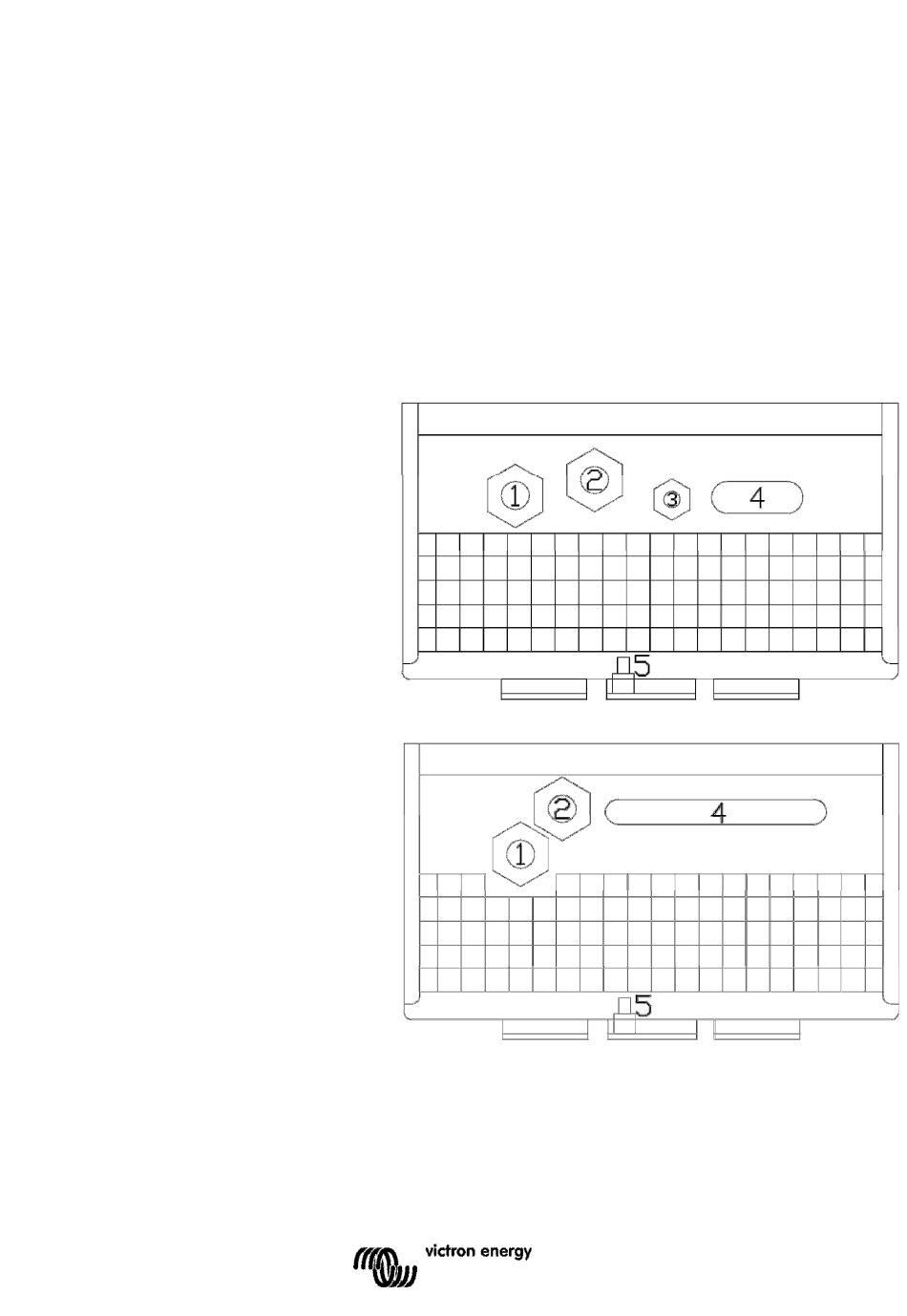

Afbeelding 2 Onderaanzicht van kast met
kabelingangen: modellen met twee uitgangen
1. Netstroomkabel
2. Afstandverbindingen
3. Startaccu
4. Hoofdaccu
5. Aardpunt
Afbeelding 2 Onderaanzicht van kast met
kabelingangen: modellen met drie uitgangen
1. Netstroomkabel
2. Afstandverbindingen
3. (niet aanwezig)
4. Hoofdaccu's
5. Aardpunt
