P.45
ENCEINTES
___________________________________________________________________________________________________
pour lequel il est destiné. Exception faite du NX241 qui couvre l'ensemble de la gamme NEXO.
NOTE : Le PS15TD 1ere version (jusqu'au numéro de série 1518) à été conçu pour l'utilisation d'un PS15
sans ICN (circuit de compensation d'impédance câblé sur les enceintes > 23853) avec son Subbasse
LS1000. Il ne doit plus être utilisé avec du matériel récent sous peine de dégradation de la qualité sonore.
Se reporter à la page 55 pour plus d'informations.
Utilisation du PS15Bass
Le PS15Bass est une enceinte passive utilisant exactement le même signal
que celui fourni au PS15. On peut donc le brancher directement en parallèle
avec celui ci. Le même TDcontroller peut être utilisé pour les deux enceintes
qui seront protégée de même manière. Si vous vous servez du PS15 en
mode actif il faudra brancher le PS15 en parallèle avec le haut-parleur de
basse (1+/1-). Pour cela il faudra employer un adaptateur qui relie 1+/1- du
PS15 au 2+/2- du PS15Bass. Voir aussi le chapitre suivant.

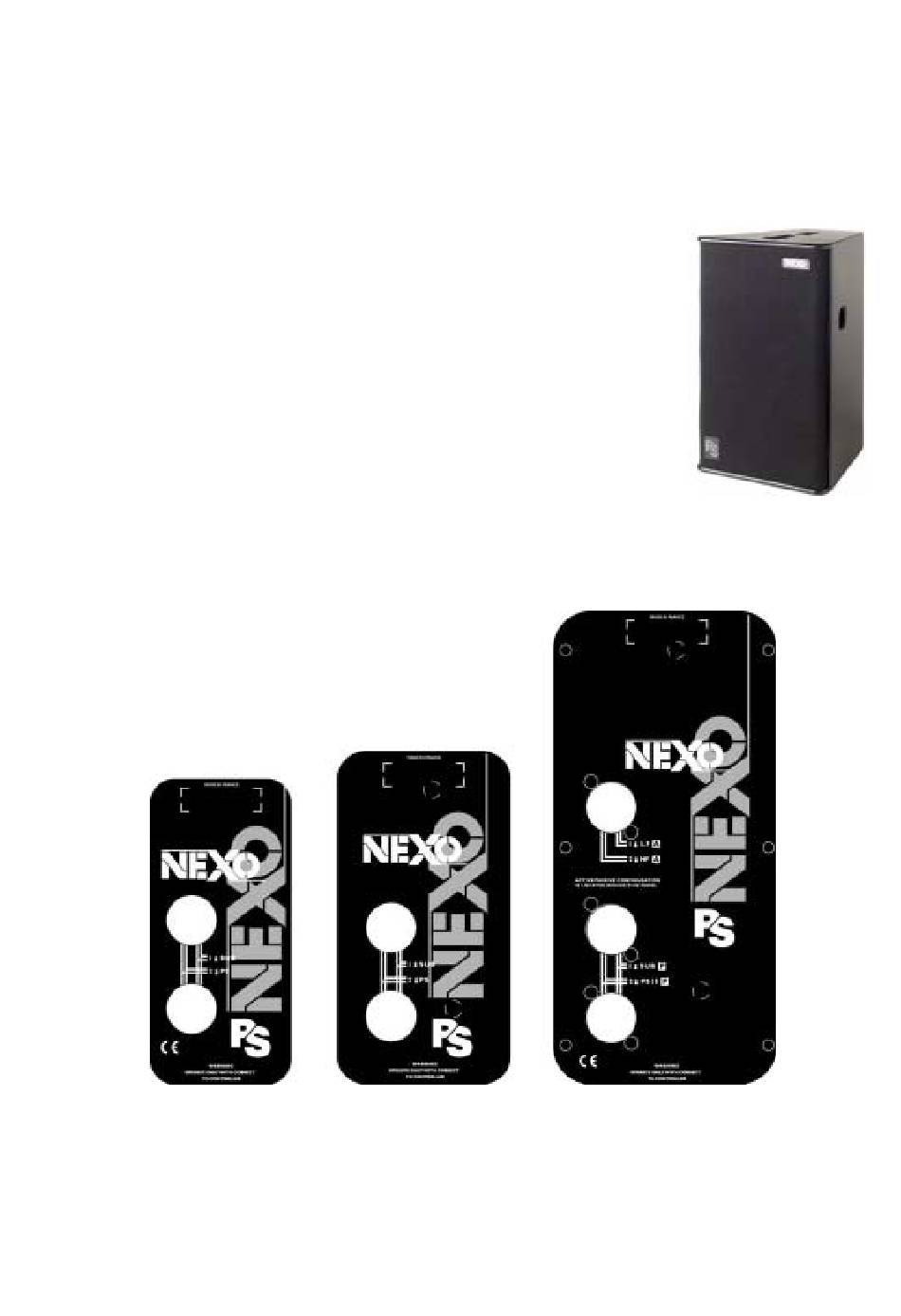

Câblage des enceintes
Le raccordement des enceintes s'effectue par l'intermédiaire de connecteurs de type SPEAKON, modèle
NL4FC (non fournis). Le câblage en est indiqué sur les plaques sérigraphiées situées à l'arrière des
enceintes.
Les 4 broches des 2 embases SPEAKON portant les mentions sérigraphiées « in / out » sont raccordées
en parallèle à l'intérieur de l'enceinte. Chacun des 2 connecteurs peut donc être utilisé indifféremment, et
recevoir simultanément les signaux destinés à alimenter le système principal (PS) et le système sub-
basse (s'il est présent) : un unique câble à 4 conducteurs permet ainsi le raccordement entre le rack
d'amplification et une ou deux enceintes plus un sub-basse .
