Instalacija; Prije Instalacije; Priključci Crijeva; Priključci Pumpe Za Originalni Sustav Gardena - Gardena 7000/C Mode D'emploi

Prilikom uklanjanja usisne osnovice nosite rukavice.

Prije instalacije

UPOZORENJE!
• Električni udar!
• Opasnost od ozljede uslijed električnog
udara.
• Prije instalacije odspojite proizvod od
mreže.

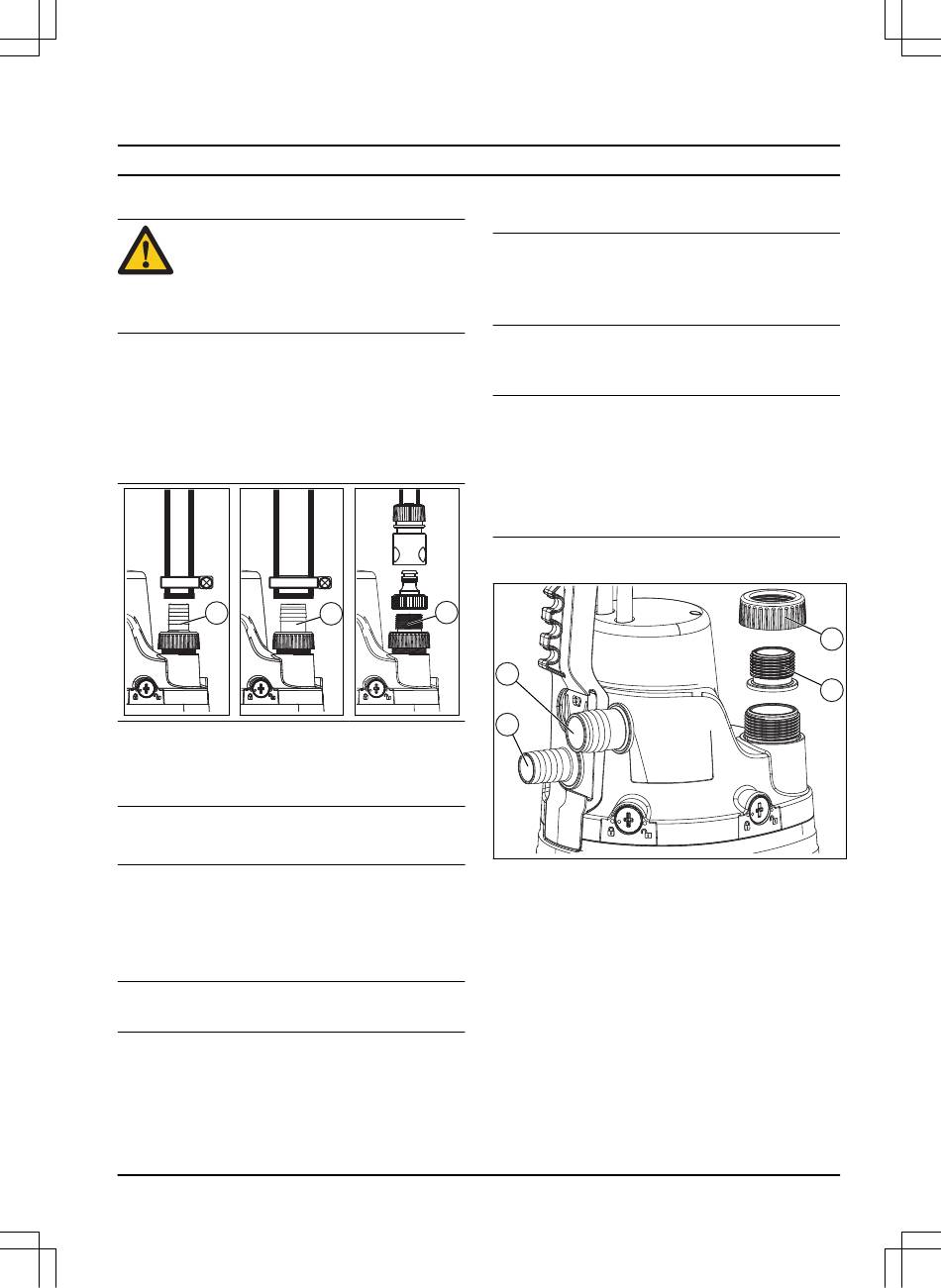

Priključci crijeva
Crijevo priključujete pomoću 3 predviđena priključka (nisu
u opsegu isporuke):
Priključna spoj- Priključna spoj-
nica (1) od 25 nica (2) od 32
mm (1'') mm (1¼'')
Art. 7193 Art. 7194
1
Sa stezaljkom za Sa stezaljkom za
crijevo GARDE- crijevo GARDE-
NA, kat. br 7193 NA, kat. br 7194
Pozor!
Kada koristite priključak sa crijevom maksimalnog
promjera pumpa ima maksimalni kapacitet dopremanja.
Priključci pumpe za originalni sustav
GARDENA
Promjer crije-
Priključak pumpe
va
Komplet za priključak pumpe GAR-
13 mm (1/2'')
DENA, kat. br. 1750
30 - 002 -

Instalacija

Promjer crije-
va
16 mm (5/8'')
19 mm (3/4'')
Pozor!
Na priključke od13 mm (1/2'' / 16 mm (3/4") također
Priključni navoj
možete postaviti regulacijski ventil GARDENA s kat. br.
(3) od 33,3 mm
2942 za crijevo od 13 mm (1/2'') i kat. br. 2943 za crijevo
(G1)
od 16 mm (3/4") kako sadržaj izlaznog voda nakon
pumpanja ne bi potekao natrag u pumpu. Regulacijske
ventile možete naručiti kod ovlaštenog trgovca tvrtke
GARDENA.
Za priključenje crijeva
3
2
2
1
S originalnim sus-
tavom GARDENA
1. Navijte priključak (1), (2) ili (3) s prstenom (4) na izlaz
2. Spojite crijevo s priključkom.
Priključak pumpe
Priključak za slavinu GARDENA, kat.
br. 18202 s
priključkom za crijevo GARDENA, kat.
br. 18216
Komplet za priključak pumpe GAR-
DENA, kat. br. 1752
pumpe.
4
3
