Ha kerti tóban használja, állítsa egy téglára a szivattyút.
A telepítés előtt
VIGYÁZAT!
• Áramütés!
• Sérülést okozó áramütés veszélye.
• Telepítés előtt válassza le a terméket a
hálózatból.
Tömlőcsatlakozások
A tömlőt a 3 csatlakozó segítségével lehet csatlakoztatni
(ezeket nem adjuk a termékhez):
Csatlakozóbü- Csatlakozóbü-
työk (1) 25 mm työk (2) 32 mm
(1") (1¼")
Art. 7193 Art. 7194
1
GARDENA töm- GARDENA töm-
lőbilinccsel lőbilinccsel
(cikkszám: 7193) (cikkszám: 7194)
Megjegyzés:
Ha a maximális átmérőjű tömlőcsatlakozást használja, a
szivattyú maximális teljesítményen képes üzemelni.
Az eredeti Gardena rendszer
szivattyúcsatlakozói
Tömlő átmérő-
Szivattyúcsatlakozó
je
GARDENA szivattyúcsatlakozó-kész-
13 mm (1/2")
let (cikkszám: 1750)
Automatikus üzemelés
Az úszókapcsoló (5) automatikusan bekapcsolja a
szivattyút, ha a víz szintje a bekapcsolási magasság fölé
36 - 001 - 08.07.2016
A szívóláb eltávolításához használjon kesztyűt.
Telepítés
Tömlő átmérő-
je
16 mm (5/8")
19 mm (3/4")
Megjegyzés:
Csatlakozóme-
A 13 mm-es (1/2")/16 mm-es (3/4") illesztékeket a 13
net (3) 33,3 mm
mm-es (1/2") tömlőhöz (cikkszám: 2942) és a 16 mm-es
(G1)
(3/4") tömlőhöz (cikkszám: 2943) készült GARDENA
túlfolyószeleppel is fel lehet szerelni, hogy a kimenő
vezeték tartalma ne folyhasson vissza a szivattyúba. A
túlfolyószelepet a helyi GARDENA márkakereskedőtől
rendelheti meg.

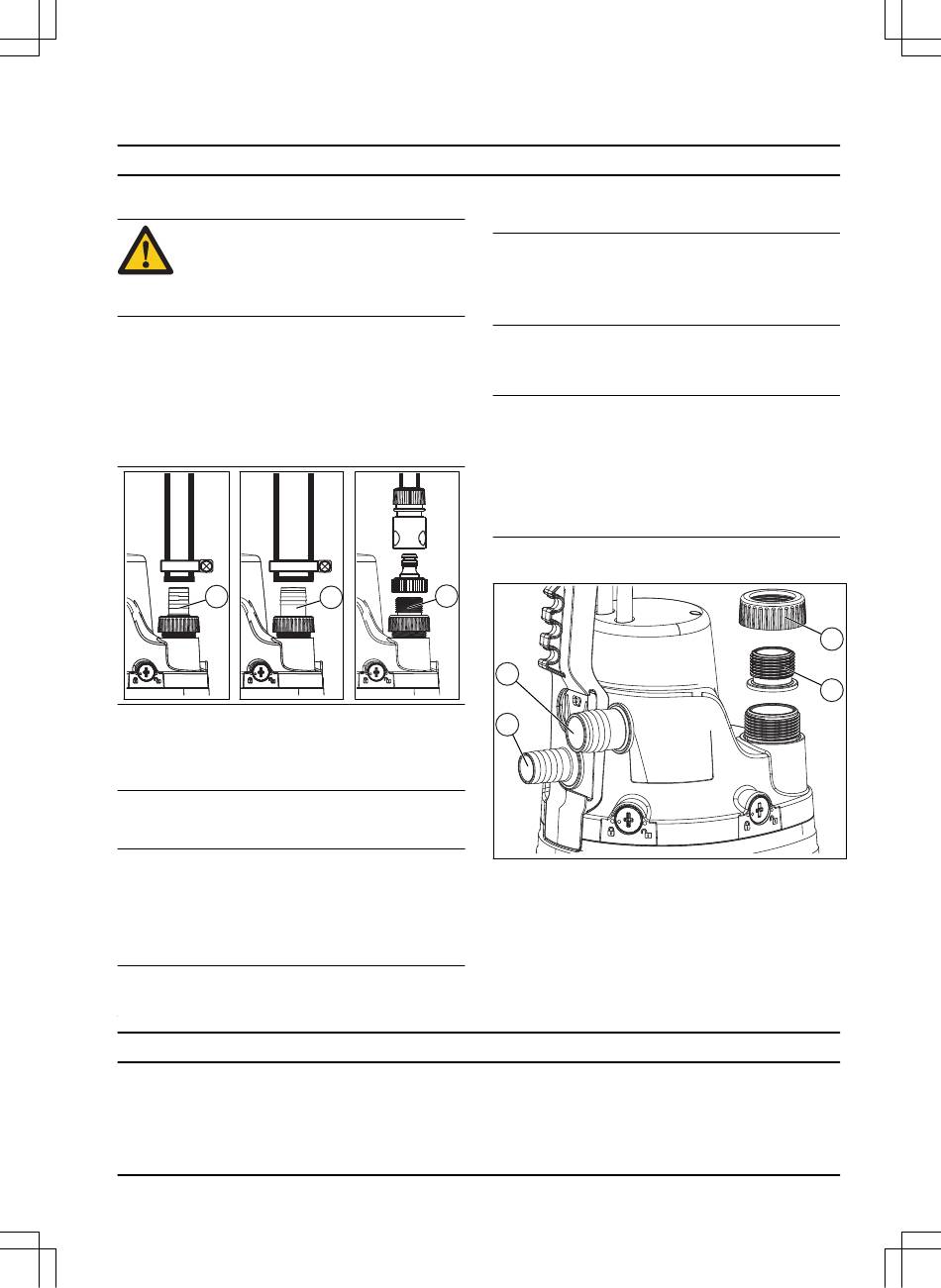

A tömlő csatlakoztatása
3
2
2
1
Az eredeti GAR-
DENA rendszerrel
1. Helyezze az (1), (2) vagy (3) csatlakozót peremmel
2. Szorítsa rá a peremet (4).
3. Csatlakoztassa a tömlőt a csatlakozóhoz.
Üzemelés
emelkedik. Megkezdődik a víz kiszivattyúzása. Az
úszókapcsoló (5) lekapcsolja a szivattyút, ha a víz szintje a
kikapcsolási magasság alá esik.
Szivattyúcsatlakozó
GARDENA csapos csatlakozó (cikks-
zám: 18202) a következővel:
GARDENA tömlőcsatlakozó (cikks-
zám: 18216)
GARDENA szivattyúcsatlakozó-kész-
let (cikkszám: 1752)
együtt (4) a szivattyú kimenetére.
4
3
