INSTALLATION ET FIXATION
1- Libérer le dosseret en pinçant et en tirant les deux languettes insérables au dos
de l'appareil (Figure B ).
2 - Fixer le dosseret sur le mur à l'aide d'au moins 4 vis (Ø 5,5 mm max.) en s'assu-
rant de l'orienter dans le bon sens et à la bonne hauteur (Fig. C - D - E).
3 - Positionner l'appareil sur les pattes inférieures du dosseret et le redresser
jusqu'à son emboîtement dans le dosseret.

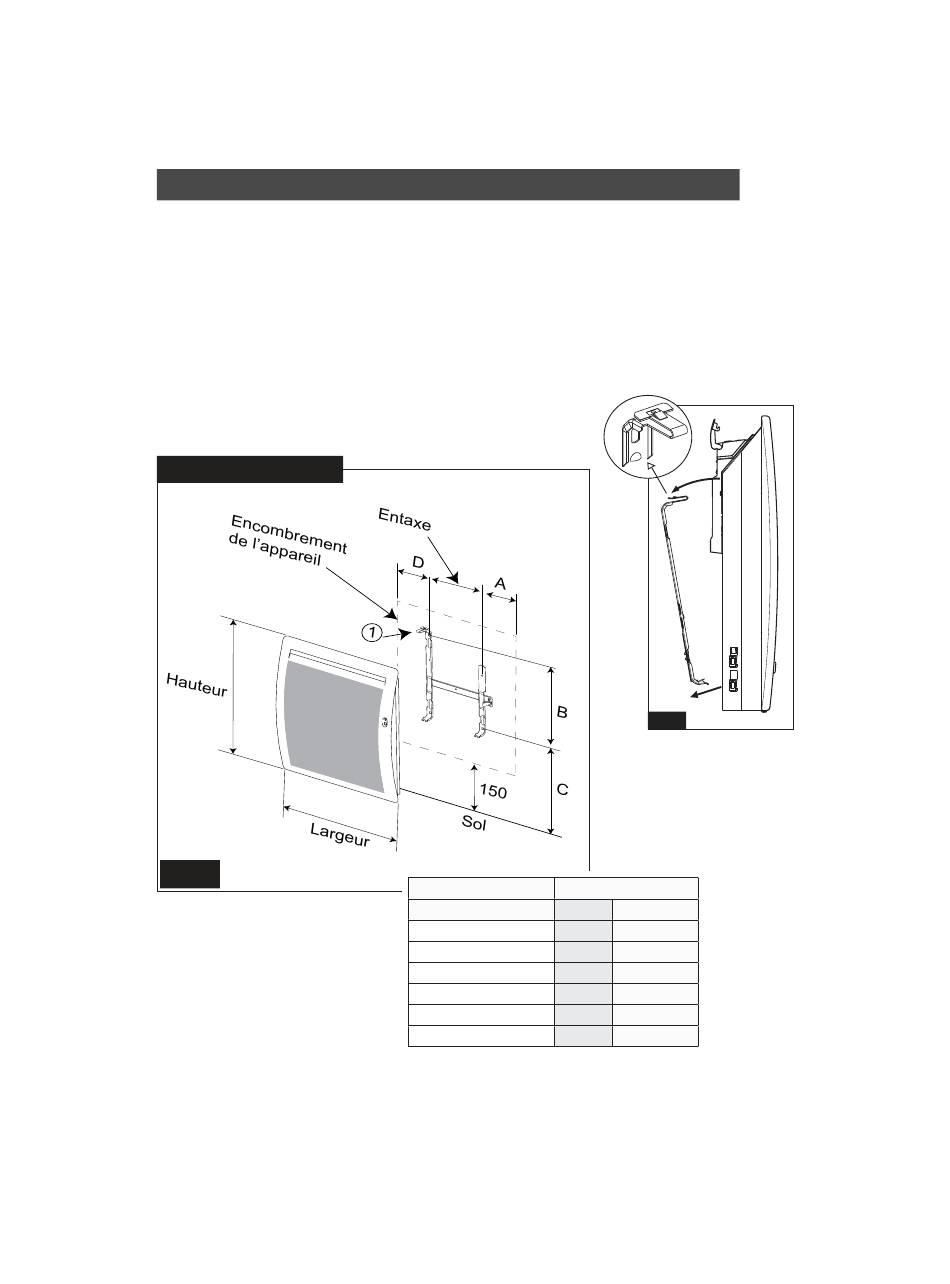

Modèle Horizontal
Fig. C
Page 5
Puis. (W)
Largeur Appareil
532mm 20 15/16''
C
213mm
Hauteur Appareil
440mm
A
145mm
B
258mm
D
145mm
Entraxe
242mm
Languette
Figure B
500
8,3/8''
17,5/16''
5,8/16''
10,3/16''
5,8/16''
9,5/16''
5
