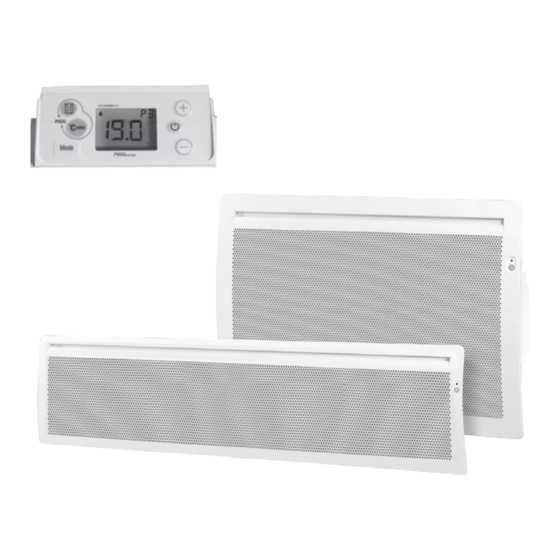

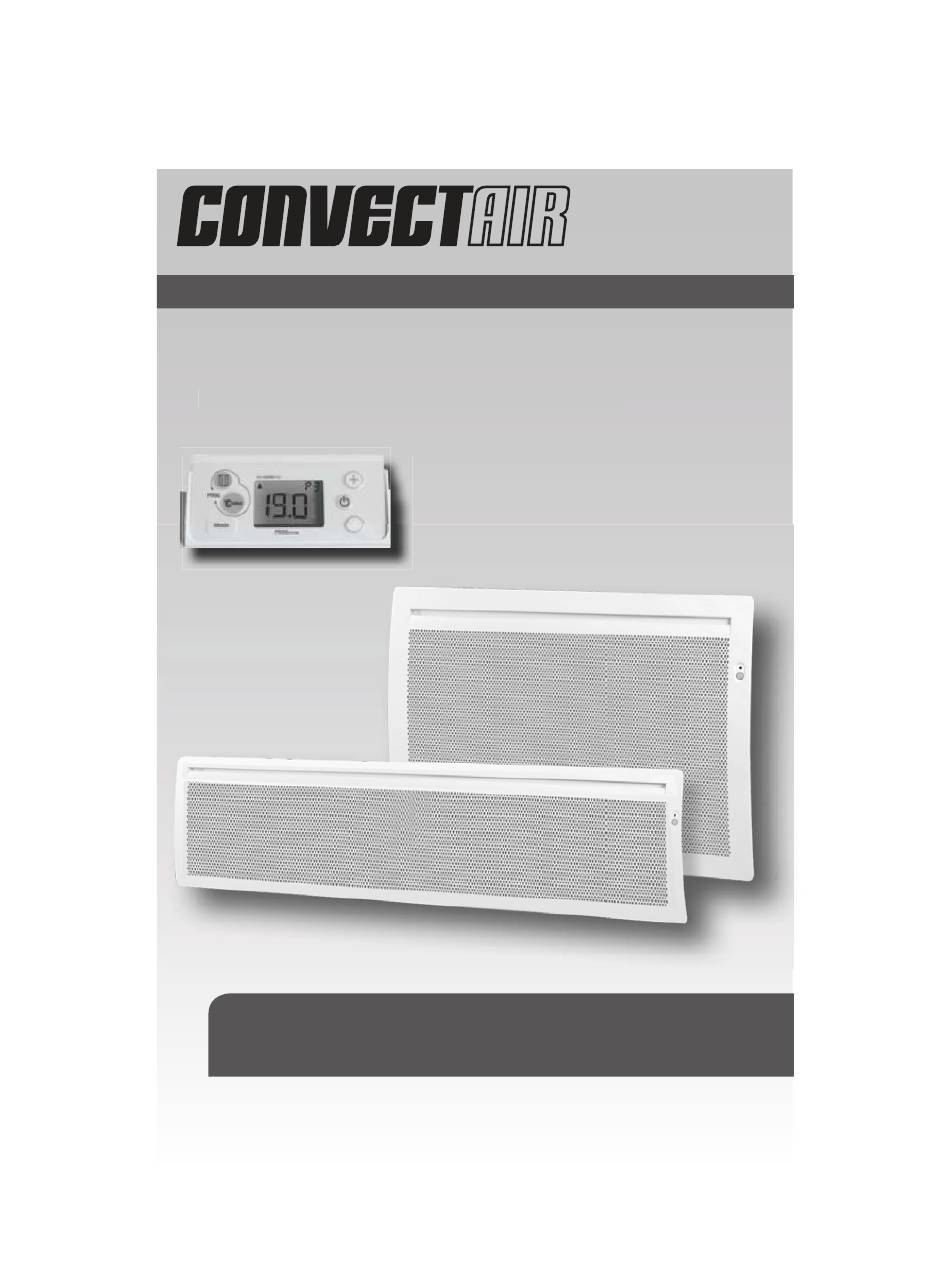

- Page 1 OPERA Panneau Rayonnant Horizontal et Bas. Notice d’utilisation Installation et Bon de Garantie 421AA2640.B01 (à lire attentivement avant toute opération) (Document à conserver par le client)
-
Page 2: Table Des Matières
- Félicitations ! pour l’acquisition de ce nouvel appareil de chauffage électrique CONVECTAIR. - CONVECTAIR conçoit et fabrique des appareils de la meilleure qualité qui soit dans le domaine de l’industrie électrique. - Pour obtenir le summum de confort et un rendement maximal de vos appareils, veuillez lire les instructions d’installation et de fonctionnement... -
Page 3: Sécurité
Lire attentivement la notice (*) d’installation et Sécurité d’utilisation, notamment les consignes ci-dessous. ATTENTION Cer- taines parties de ce Caution, hot surface produit peuvent deve- Attention surface très chaude. nir très chaudes et pro- voquer des brûlures. Il faut prêter une attention particulière en présence d’enfants et de personnes vulnérables. -
Page 4: Le Raccordement Électrique De Cet Appareil Doit Impérativement
Installation des appareils L’installation doit être conforme aux normes nationales & locales en vigueur et CONVECTAIR recommande qu’elle soit faite par un maître électricien. (*) La présente notice a été établie au moment de la fabrication de l’appareil et... -
Page 5: Installation Et Fixation
INSTALLATION ET FIXATION 1- Libérer le dosseret en pinçant et en tirant les deux languettes insérables au dos de l’appareil (Figure B ). 2 - Fixer le dosseret sur le mur à l’aide d’au moins 4 vis (Ø 5,5 mm max.) en s’assu- rant de l’orienter dans le bon sens et à... - Page 6 Modèle Horizontal Puis. (W) 1000 1500 2000 Entraxe 177mm 6,15/16’’ 319mm 12,9/16’’ 534mm 21’’ 637mm 25,1/16’’ 847mm 33,3/8’’ 1057mm 41,5/8’’ Largeur Appareil 230mm 9,1/16’’ 264mm 10,3/8’’ 262mm 10,5/16’’ Fig. D Hauteur 440mm 17,5/16’’ 440mm 17,5/16’’ 440mm 17,5/16’’ Appareil 10,3/16’’ 10,3/16’’ 10,3/16’’...
-
Page 7: Raccordement Électrique
Veuillez lire attentivement les règles de sécurités avant le raccordement de l’appareil. CONVECTAIR recommande que les appareils soient installés par un maître électricien, en conformité avec les codes nationaux et locaux en vigueur. - Déterminer l’endroit où le CONVECTAIR doit être installé. -
Page 8: Démarrage Rapide
DÉMARRAGE RAPIDE - Mise en marche / Arrêt chauffage de l’appareil - Mise en marche / Arrêt chauffage de l’appareil Mise en marche / Arrêt chauffage de l’appareil Appuyer sur pour mettre l’appareil en marche ou pour l’arrêt chauffage de votre appareil. - Réglage de la température souhaitée - Réglage de la température souhaitée Réglage de la température souhaitée... -
Page 9: Comment Utiliser Votre Appareil
COMMENT UTILISER VOTRE APPAREIL Indicateur Fonction comportemental « Fenêtre ouverte » Programme Témoin - à personnaliser (P4/P5/P6) Appuyer sur les 2 de chauffe touches pour : Touches de - Réalisation de la réglage de la tem- programmation pérature souhaitée - Mise à l’heure Emplacement de la cassette de programma-... -
Page 10: Mode Confort / Réglage De La Température De Confort
2.2 - Mode Confort / Réglage de la température de confort : Appuyer sur pour ajuster la température température désirée, les portes de la pièce doivent être fermées. 2.3 - Le sélecteur de Mode : Mode Effectuer des appuis successifs sur Le sélecteur de modes vous permet de sélectionner 6 fonctions. - Page 11 2.4 - Mode Programmation : « AUTO » de votre appareil de chauffage par l’intermédiaire d’une centrale de programmation ou d’un gestionnaire d’énergie. AUTO Mode Appuyer successivement sur jusqu’à ce que Mode Nota : L’appui 3 secondes sur la touche permet d’alterner entre la program- Mode mation «AUTO»...
-
Page 12: Verrouillage Des Contrôles
Particularités Dans le cas des modes de forçage Confort, Économique et Hors-Gel, les ordres Hors-Gel et Arrêt chauffage envoyés par la centrale de programmation ou le gestionnaire d’énergie sont prioritaires. Pour vous le signaler, le symbole «AUTO» clignote. Centrale de programmation ou gestionnaire d’énergie Fonctions choisies... -
Page 13: Réglage De L'horloge Et Du Jour
2.7 - Réglage de l’horloge et du jour : - Dans tous les cas, pour pouvoir utiliser les programmes (réglage usine 00:00). devez aussi remettre votre appareil à l’heure. A- Réglage de l’heure : PROG Appuyer pendant 3 s sur les touches pour entrer dans le menu de programmation. -
Page 14: Les Fonctions Économiques
2.8 - Les fonctions économiques : Mode Économique « ECO » : Appuyer successivement sur Mode jusqu'à ce que le mode É Mode Pour visualiser la consigne ECO, appuyer brièvement Appuyer sur 3 s jusqu’à ce que la température de consigne ECO clignote. Mode Appuyer sur pour atteindre la température de consigne ECO souhaitée. -
Page 15: Priorité À L'économie
Choix du mode de fonctionnement du détecteur d’absence Option 1 : En mode veille (écran (mode par défaut) : éteint), appuyer pen- L’ordre Eco de la program- dant secondes simultanément sur est prioritaire même s’il y a et sur jusqu’à ce une détection de présence. -
Page 16: Priorité Au Confort
Mode ECO mouvement ou P2 ...P6 Priorité au confort Détection Mode de fonctionnement détecteur de mouvement avec Programmation Ordre Fil Pilote Résultat ou programmation interne AUTO Passage progressif Confort en ECO (en 1h30) absence Mode Confort mouvement Priorité à l'économie Détection Mode de fonctionnement détecteur de mouvement sans Programmation... -
Page 17: Le Témoin De Chauffe
2.8.5 - L’indicateur comportemental : C’est un indicateur qui permet de visualiser l’état de Indicateur de L’indicateur comportemental consommation la consommation d’énergie de votre appareil. économique. Cet indicateur permet de contrôler mais aussi d’ajuster la température désirée en fonction de son impact sur la consommation. -
Page 18: Mode De Fonctionnement
2.8.8 -Mode de Fonctionnement : à personnaliser P4/P5/P6» PROG Ce mode permet le fonctionnement automatique journalier de votre appareil de chauffage soit en consigne Confort, soit en consigne Eco. Mode Vous voulez affecter un programme à chaque jour de la semaine, pour cela : Mode - Appuyer simultanément pendant 3 secondes sur les touches... - Page 19 ET À PERSONNALISER (P4/P5/P6). Programme Choix du lundi au vendredi du Lundi au Vendredi 17h à 23h 5h à 9h rature de consigne Confort le matin de 5h à 9h et 0h 2 4 10 12 14 16 18 20 22 24 du lundi au vendredi du Lundi au Vendredi Le programme P2 vous permet d’avoir la tempé-...
- Page 20 MODE DE FONCTIONNEMENT « PROGRAMMATION À LA CARTE ‘‘P4/P5/P6’’ : Ce mode permet le fonctionnement automatique journalier de votre appareil de chauffage soit en consigne Confort, soit en consigne Eco. Pour cela : PROG Quelque soit le mode de fonctionnement en cours : - Appuyer simultanément pendant 3 secondes sur les touches .
- Page 21 COMMENT ÉTABLIR LE PROGRAMME À LA CARTE ? EXEMPLE - P4 Prenons l’exemple pour le LUNDI «LU : P4 » , nous souhaitons avoir la température de consigne Confort sous 3 plages horaires différentes : le matin de 6h à 9h, le midi de Ex.
- Page 22 2.9 - (Thermostat/Thermomètre) : Mode opératoire : Toutes les portes et les fenêtres doivent être fermées. Attendre la stabilisation de la température dans la pièce (au moins 6h) et éviter autant que possible les allées et venues dans la pièce. Ne pas le poser sur un meuble.
-
Page 23: Verrouillage Et Paramétrage Des Fonctions
2.10 - VERROUILLAGE ET PARAMÉTRAGE DES FONCTIONS ANNEXES : Ce mode vous permet de verrouiller ou de déverrouiller certaines options et régler certains para- mètres. Mode Éteindre puis appuyer sur la touche pendant 3 se- condes. , appuyer sur la touche pendant 3 secondes, le premier écran de paramètre apparaît. -
Page 24: Conseils / Entretien
Lors de la mise en marche initiale du CONVECTAIR, il est possible qu’une légère fumée se dégage de celui-ci. Ce phénomène est tout à fait normal et s’éliminera automatiquement après 2 ou 3 minutes de fonctionnement de l’appareil. -
Page 25: Aide Aux Diagnostics
AIDE AUX DIAGNOSTICS NATURE VÉRIFICATION ACTION S’assurer que l'écran est actif. Appuyer sur Mode Appuyer successivement sur jusqu’à ce que la position Confort Si l'écran n'est toujours pas allumé. S’assurer que les disjoncteurs d’installation sont enclenchés et appuyer sur S'assurer d'être en mode confort. Appuyer successivement sur Mode jusqu’à... -
Page 26: Identification De Votre Appareil
- Pour encore plus de confort et d’écono- mie, cet appareil permet de recevoir les cassettes de programmation par Fil Pilote et Courant Porteur. Pour de plus amples renseignements, consulter votre installateur ou revendeur, ou contacter CONVECTAIR (voir les informa- Page 26... -
Page 27: Garantie
GARANTIE 2 ANS contre tous les vices / 5 ANS pour l’élément chauffant. Tous les appareils CONVECTAIR possèdent une double garantie : une première de deux ans contre les vices de matériaux et de fabrication sur toutes les pièces, et une seconde de cinq ans sur l’élément chauffant lui-même. Elles sont appli- cables à...
