CONVECTAIR OPERA B Guide D'installation Et D'utilisation

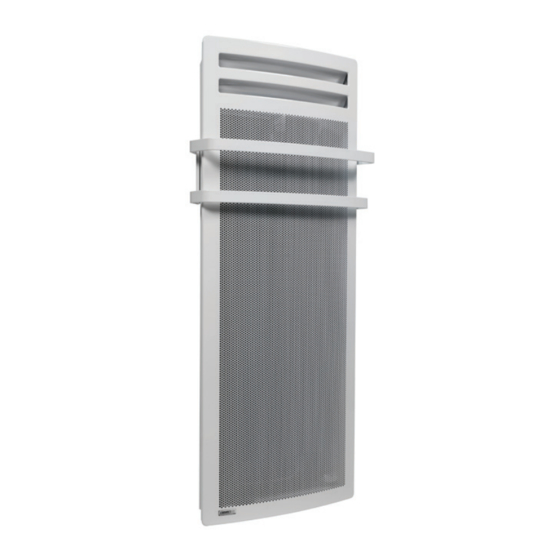

Panneau rayonnant chauffe-serviettes
Masquer les pouces Voir aussi pour OPERA B:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
GUIDE D'INSTALLATION
ET D'UTILISATION
À lire et à conserver par l'utilisateur.

Publicité

Table des Matières
loading

Manuels Connexes pour CONVECTAIR OPERA B

Sommaire des Matières pour CONVECTAIR OPERA B

  • Page 1 GUIDE D’INSTALLATION ET D’UTILISATION À lire et à conserver par l’utilisateur.
  • Page 2 Cher utilisateur, Nous vous remercions de votre confiance et nous vous félicitons pour l’achat de votre nouvel appareil de chauffage électrique de CONVECTAIR. Nous concevons et fabriquons des appareils de la meilleure qualité qui soit dans le domaine de l’industrie électrique.
  • Page 3 PAS ÊTRE RACCORDÉ À UN THERMOSTAT MURAL. Installation des appareils : L’installation doit être conforme aux normes nationales & locales en vigueur et CONVECTAIR recommande qu’elle soit faite par un maître électricien. Le présent manuel a été établi au moment de la fabrication de l’appareil...

  • Page 4: Attention Surface Très Chaude

    Lire attentivement le manuel d’installation et d’utilisation, notamment les consignes ci-dessous. ATTENTION SURFACE TRÈS CHAUDE ATTENTION : Certaines parties de ce produit peuvent devenir très chaudes et provoquer des légères brûlures. Il faut prêter une attention particulière en présence d’enfants et de personnes vulnérables.
  • Page 5 15 cm 20 cm 2.5 cm 25 cm 7635-C15-BB (30 po) (6 po) (8 po) (1 po) (10 po) ATTENTION: VEILLEZ À RESPECTER LES DÉGAGEMENTS LORS DE L’INSTALLATION (Fig. A). CONVECTAIR RECOMMANDE UNE HAUTEUR D’INSTALLATION DE 25 CM (10 PO).
  • Page 6 L’installation doit être conforme aux normes nationales & locales en vigueur et CONVECTAIR recommande qu’elle soit faite par un maître électricien. La présente notice a été établie au moment de la fabrication de l’appareil et conformément aux normes en vigueur à cette date.

  • Page 7: Installation Des Barres À Serviettes

    Installation des barres à Figure B Extraxe serviettes Barre inférieure à insérer BARRE INFÉRIEURE À INSÉRER BARRE INFÉRIEURE À INSÉRER Encombrement Par le haut de l’appareil. PAR LE HAUT DE L’APPAREIL. PAR LE HAUT DE L’APPAREIL. (Vis prémontées sur la carrosserie) de l’appareil (Vis prémontées sur la BARRE INFÉRIEURE À...
  • Page 8 électrique ou tout dommage à l’appareil. La première fois que votre Convectair chauffe, une légère fumée peut être libérée en raison de la combustion de résidus de production. Ceci est normal et devrait disparaître après 2 à...
  • Page 9 ACTIONS APPUYER AFFICHAGE Mettre en marche ou arrêter le chauffage. Régler la température. Modes Passer d’un mode à l’autre. Mode Mode Confort Mode Permet d’ajuster à la consigne souhaitée. Mode Mode Mode Économique Mode Conseillé pour les absences inférieures à Mode 24h.

  • Page 10: Mise En Marche Et Arrêt

    Fonction Indicateur Témoin Programmes « Fenêtre ouverte » comportemental de chauffe - prédéfinis (P1/P2/P3) - à personnaliser (P4/P5/P6) Compartiment de module pour une utilisation optionnelle future Sélection Touches de Témoin de des Modes de Touche de Touche de mise en réglage de la Marche / Arrêt fonctionnement...

  • Page 11: Réglage De La Température De Confort

    5.2 RÉGLAGE DE LA TEMPÉRATURE DE CONFORT ACTIONS APPUYER AFFICHAGE Augmente ou diminue la température de consigne souhaitée Appuyer 3 secondes pour mémoriser votre température de consigne favorite. Pour ajuster la température à votre niveau de confort idéal, il faut la laisser se stabiliser pendant quelques heures, porte fermée.

  • Page 12: Fonctionnement Automatique

    5.4 MODE HORS-GEL «HG» Mode ACTIONS APPUYER AFFICHAGE Appuis successifs pour accéder au mode «HORS-GEL». L’écran affiche: Mode NOTE Pour un maximum d’économie, en cas d’absence de longue durée (+ de 24h), utilisez ce mode. Il permet de maintenir la pièce à...

  • Page 13: Fonctionnement Manuel

    5.6 FONCTIONNEMENT MANUEL ACTIONS APPUYER AFFICHAGE Toute les fonctions automatiques sont désactivées (programmation) et l’appareil se positionne : • Soit en mode Confort et vous pouvez ajuster la consigne de température comme vous le souhaitez. • Soit en mode Eco (ce mode de fonctionnement est conseillé...

  • Page 14: Fonction De Détection De Fenêtre Ouverte

    Mode AUTO Mode 5.7 FONCTION DE DÉTECTION DE FENÊTRE OUVERTE ACTIONS APPUYER AFFICHAGE Activer la fonction. Appuyer et maintenir jusqu’à ce que l’icône de fenêtre s’affiche sur l’écran. Mode L’icône de fenêtre et le voyant vert clignotent lorsque l’appareil s’est coupé suite à une détection. Suite à...

  • Page 15: Verrouillage Parental Avec Code

    du Lundi au Vendredi 0h 2 4 10 12 14 16 18 20 22 24 AUTO Mode 17h à 23h 5h à 9h Indicateur de du Lundi au Vendredi consommation 0h 2 4 10 12 14 16 18 20 22 24 5.8 VERROUILLAGE PARENTAL AVEC CODE 12h à...

  • Page 16: Échelle De Consommation

    5.9 ÉCHELLE DE CONSOMMATION INFORMATION AFFICHAGE Cet indicateur vous renseigne sur l’effet de Échelle vos réglages sur votre consommation. de consommation Indicateur Vert = Économique Rouge = moins économique NOTE Pour un fonctionnement économique il est conseillé de ne pas dépasser une température de 19 °C en moyenne sur l’ensemble du logement.

  • Page 17: Paramétrage Des Fonctions Annexes (Suite)

    5.10 PARAMÉTRAGE DES FONCTIONS ANNEXES (SUITE) ACTIONS APPUYER AFFICHAGE ÉCRAN PARAMÉTRAGE 2 ACTIVER / DÉSACTIVER LA SONNERIE Sélectionner l’une ou l’autre des options de sonnerie. | = Activée O = Désactivée NOTE La sonnerie reste active pour la touche Marche / Arrêt de chauffage. Permet de passer au prochain écran de paramétrage.

  • Page 18: Détail Des 6 Ordres Via Le Fil Pilote

    Mode Mode 5.11 DÉTAIL DES 6 ORDRES VIA LE FIL PILOTE Mode ORDRES APPUYER AFFICHAGE Mode Arrêt Arrêt instantané du chauffage chauffage AUTO AUTO Mode AUTO Mode Abaissement de la température de 3,5 °C par Éco rapport à la position Confort AUTO ou selon votre choix.

  • Page 19: La Programmation Interne (Suite)

    du L 5.12 LA PROGRAMMATION INTERNE (suite) AUTO AUTO A- RÉGLAGE DE L’HEURE 0h 2 Indicateur de ACTIONS APPUYER AFFICHAGE du L consommation NOTE Indicateur de AUTO AUTO consommation Dans tous les cas, pour pouvoir utiliser la 0h 2 programmation, vous devez régler l’heure et du L le jour de votre appareil (réglage usine 00:00).
  • Page 20 Mode Mode AUTO Mode AUTO AUTO AUTO Indicateur de consommation Mode AUTO AUTO 5.12 LA PROGRAMMATION INTERNE (suite) B - RÉGLAGE DU JOUR ACTIONS APPUYER AFFICHAGE AUTO AUTO AUTO AUTO NOTE Indicateur de Débuter avec la section précédente consommation A- RÉGLAGE DE L’HEURE pour accéder au AUTO AUTO menu de programmation.
  • Page 21 5.12 LA PROGRAMMATION INTERNE (suite) du Lundi au Vendredi MISE EN PLACE DE LA PROGRAMMATION 17h à 23h 5h à 9h du Lundi au Vendredi ACTIONS APPUYER AFFICHAGE 0h 2 4 10 12 14 16 18 20 22 17h à 23h 5h à...
  • Page 22 5.12 LA PROGRAMMATION INTERNE (suite) MISE EN PLACE DE LA PROGRAMMATION PROGRAMMES PRÉDÉFINIS (P1 / P2 / P3) PROG. PRÉDÉFINI CHOIX SIGNIFICATION du Lundi au Vendredi Le programme P1 vous permet 17h à 23h 5h à 9h d’avoir la température de du Lundi au Vendredi du Lundi au Vendredi 0h 2 4...

  • Page 23: Séquence D'actions

    5.12 LA PROGRAMMATION INTERNE (suite) MISE EN PLACE DE LA PROGRAMMATION ACTIONS APPUYER AFFICHAGE NOTE Ce mode permet le fonctionnement automatique de votre appareil de chauffage soit en consigne CONFORT, soit en consigne ECO. Un appui simultané pour 3 secondes permet d’accéder au menu de programmation.
  • Page 24 5.12 LA PROGRAMMATION INTERNE (suite) MISE EN PLACE DE LA PROGRAMMATION Exemple SÉQUENCE D’ACTIONS RÉSULTAT programmation «P4» La plage Nous souhaitons avoir horaire n°3 de la température de 18h à 22h consigne CONFORT est validée, sous 3 plages horaires vous revenez différentes : à...
  • Page 25 MISE EN HARMONIE DES AFFICHAGES (THERMOSTAT / THERMOMÈTRE) NOTE Cette opération est facultative. Il se peut qu’il y ait un écart entre l’affichage de l’appareil et celui de votre thermomètre. Il est possible d’harmoniser les deux affichages. Mode opératoire : •...
  • Page 26 L’APPAREIL NE CHAUFFE PAS. VÉRIFICATION APPUYER ACTION Met l’appareil sous tension. S’assurer que l’écran digital est actif. Appuis successifs pour atteindre la position confort. S’assurer que les disjoncteurs Si l’écran digital n’est d’installation sont enclenchés toujours pas allumé. et appuyer pour mettre sous tension.

  • Page 27: Sécurité Thermique Automatique

    CONVECTAIR durant des travaux de construction ou autres activités qui génèrent beaucoup de poussière. Lors de la mise en marche initiale du CONVECTAIR, il est possible qu’une légère fumée se dégage de celui-ci, causée par le chauffage de particules issues de la production. Ce phénomène est tout à fait normal et s’éliminera...

  • Page 28: Identification De Votre Appareil

    CENTRES DE SERVICES : Pour connaître le centre de services le plus proche, visitez notre site internet (www.convectair.ca) ou communiquez avec le service à la clientèle de CONVECTAIR au numéro suivant : 1-800-463-6478. 1 800 463-6478 | support@convectair.ca | www.convectair.ca...
