Sommaire des Matières pour CONVECTAIR ALLEGRO 26 7304

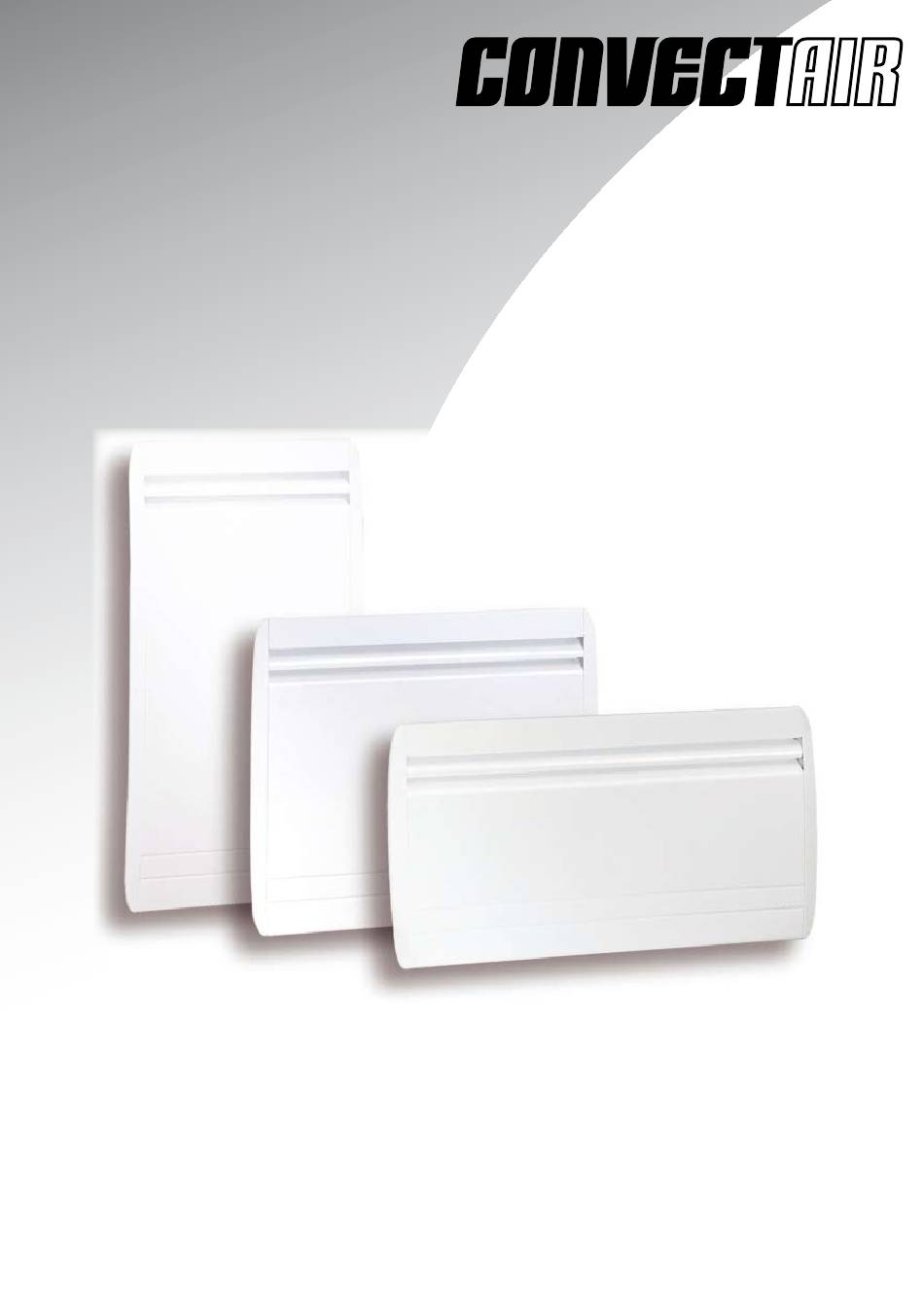

- Page 1 ALLegro Allegro Allegro 7304 Allegro 7303 7302 Notice d’utilisation Installation et Bon de Garantie (à lire attentivement avant toute opération) (Document à conserver par le client)
-
Page 2: Table Des Matières
- Félicitation pour l’acquisition de ce nouvel appareil de chauffage électrique CONVECTAIR. - CONVECTAIR conçoit et fabrique des appareils de la meilleure qualité qui soit dans le domaine de l’industrie électrique. - Pour obtenir le summum de confort et un rendement maximal de vos appareils, veuillez lire les instructions d’installation et fonctionnement incluses dans ce... -
Page 3: Demarrage Rapide
Voir diagrammes en pages 6, 7, 8 et 10. Mise en marche de l’appareil : Appuyer sur la touche pour la mise en marche du CONVECTAIR (p.12). Réglage de la température : Les touches permettent d’augmenter ou de diminuer la température souhaitée (p.13). -
Page 4: Caractéristiques
RECOMMANDATIONS DE MISE EN PLACE Installation des appareils L’installation doit être conforme aux normes nationales & locales en vigueur et CONVECTAIR recommande qu’elle soit faite par un maître électricien. IMPorTANT : Ne PAS CoUVrIr L’APPAreIL Si l’appareil est recouvert, il y a risque de... -
Page 5: Installation Et Fixation
INSTALLATION ET FIXATION 1- Libérer le dosseret en pinçant et en tirant les deux languettes insérables au dos de l’appareil (Figure B ). Languette Figure C Figure B 2- Dévisser et déclipser le capot de la GoBox avec un outil adapté (Figure C). UTILISATION DU DOSSERET COMME GABARIT DE MARQUAGE 3- Utiliser le dosseret comme gabarit de marquage en... - Page 6 SANS boîte de rAccordemeNt murAle Encombrement de l’appareil Bien respecter l’ordre de vissage AVec boîte de rAccordemeNt murAle Encombrement de l’appareil Bien respecter l’ordre de vissage Pour l’installation sur la boîte de rac- cordement mural, dégager les orifices prévus à cet effet Nota : Veiller à...
- Page 7 Figure E 7304 - Allegro Encombrement de l’appareil Encombrement de l’appareil Version 500 à 1000W Autres (mm) Puissances 7304 - ALLEGRO 26 - Figure E Puis. (W) 1000 1250 1500 1750 2000 Entraxe 137mm 5,4’’ 178mm 7’’ 178mm 7’’ 140mm 5,5’’...
- Page 8 Figure G 7302 - Allegro Encombrement de l’appareil (mm) 7302 - ALLEGRO 14 - Figure G Puis. (W) 1000 1250 1500 1750 2000 Entraxe 140mm 5,5’’ 178mm 7’’ 248mm 9,8’’ 405mm 16’’ 405mm 16’’ 535mm 21,1’’ 535mm 21,1’’ 19,3’’ 22,5’’ 25,6’’...
-
Page 9: Raccordement Électrique
RACCORDEMENT ELECTRIQUE CONVECTAIR recommande que les appareils soient installés par un maître élec- tricien, en conformité avec les codes nationaux et locaux en vigueur. - Déterminer l’endroit où le CONVECTAIR doit être installé. - Une fois l’endroit choisi, s’assurer que rien ne fait obstacle à la circulation de l’air à... -
Page 10: Precaution Pour Le Branchement
RACCORDEMENT ELECTRIQUE DE L’APPAREIL (FIL D’ALIMENTATION SORTANT DU MUR). - Raccorder le câble d’alimentation aux connecteurs situés dans le boîtier GoBox en res- pectant l’ordre ci-dessous. SANS AVec boîte de boîte de raccordement raccordement murale murale Fig. K Fig. L Pour le raccordement du fil pilote (PW), ne pas oublier de «détacher»... - Page 11 à l’arrière du CONVECTAIR. - Repousser le CONVECTAIR vers le mur jusqu’à ce qu’il s’enclenche sur les deux lan- guettes insérables. (Attention à ne pas coincer le cordon de raccordement) Figure J Rep.2...
-
Page 12: Comment Utiliser Votre Appareil
Témoin de chauffe de l’appareil En période de chauffage, le CONVECTAIR reste toujours tiède et la température ambiante demeure constante. En périodes de grands froids, il est normal que la température de l’appareil devienne plus élevée. Dans ces cas, on conseille de porter une attention particulière aux jeunes enfants qui pourraient toucher aux appareils. - Page 13 Sélectionner l’unité de température °C ou °F : L’affichage de la température de consigne est en °C. Pour obtenir un affichage en °F, éteindre l’appareil avec la touche Marche/Arrêt Chauf- fage. Ensuite appuyer simultanément les touches Marche/arrêt chauffage et + et main- tenir pendant 3 secondes environ.
- Page 14 Mode Confort (19.o Ce mode de fonctionnement permet de maintenir en permanence, en marche forcée la position confort (19.o ) sans possibilité d’exécuter d’ordres de pro- grammations. Mode Exception à ce mode : l’ordre Hors Gel provenant d’un programmateur reste prioritaire. Pour obtenir ce mode de fonctionnement : Appuyer sur la touche Mode jusqu’à...
- Page 15 Mode Hors Gel. En cas d’absence de longue durée (+ de 24h), ce mode de fonctionnement permet de maintenir la température de la pièce à 7°C. Vous avez un maximum d’économie sans risque de gel. Pour cela : Appuyer sur la touche Mode jusqu’à ce que l’afficheur Mode vous indique la position HG choisie.
- Page 16 Comment programmer votre appareil 19.0 Ce mode permet le fonctionnement automati- que de votre appareil de chauffage par l’inter- médiaire d’une centrale de programmation ou d’un programmateur individuel. L’écran indique- Mode ra quelle instruction est reçue par le thermostat (voir tableau récapitulatif en page suivante). Pour cela : Appuyer sur la touche Mode juqu’à...
-
Page 17: Sécurité Thermique
Lors de la mise en marche initiale du CONVECTAIR, il est possible qu’une légère fumée se dégage de celui-ci. Ce phénomène est tout à fait normal et s’éliminera automatiquement après 2 ou 3 minutes de fonctionnement de l’appareil. - Page 18 Pour enlever votre appareil : (en cas de nettoyage par exemple). Outils requis : un petit tourne-vis plat. 1 – Couper l’alimentation. 2 – Pour décrocher l’appareil de son dosseret : ap- puyer avec les pouces sur le haut du dosseret et tirer l’appareil vers vous (voir page 5, Figure B).
-
Page 19: Aide Aux Diagnostics
S’assurer de la bonne utilisation de grammations la centrale de programmation. (Se reporter à son manuel d’utilisation) DANS ToUS LeS AUTreS CAS, CoNTACTeZ VoTre eLeCTrICIeN oU Le CeNTre De rePArATIoN CoNVeCTAIr Le PLUS ProCHe... -
Page 20: Comment Nous Contacter
2 ANS contre tous les vices / 5 ANS pour l’élément chauffant. Tous les appareils CONVECTAIR possèdent une double garantie : une première de deux ans contre les vices de matériaux et de fabrication sur toutes les pièces, et une seconde de cinq ans sur l’élément chauffant lui-même.
