CONVECTAIR ALLEGRO 26 7304 Notice D'utilisation page 11

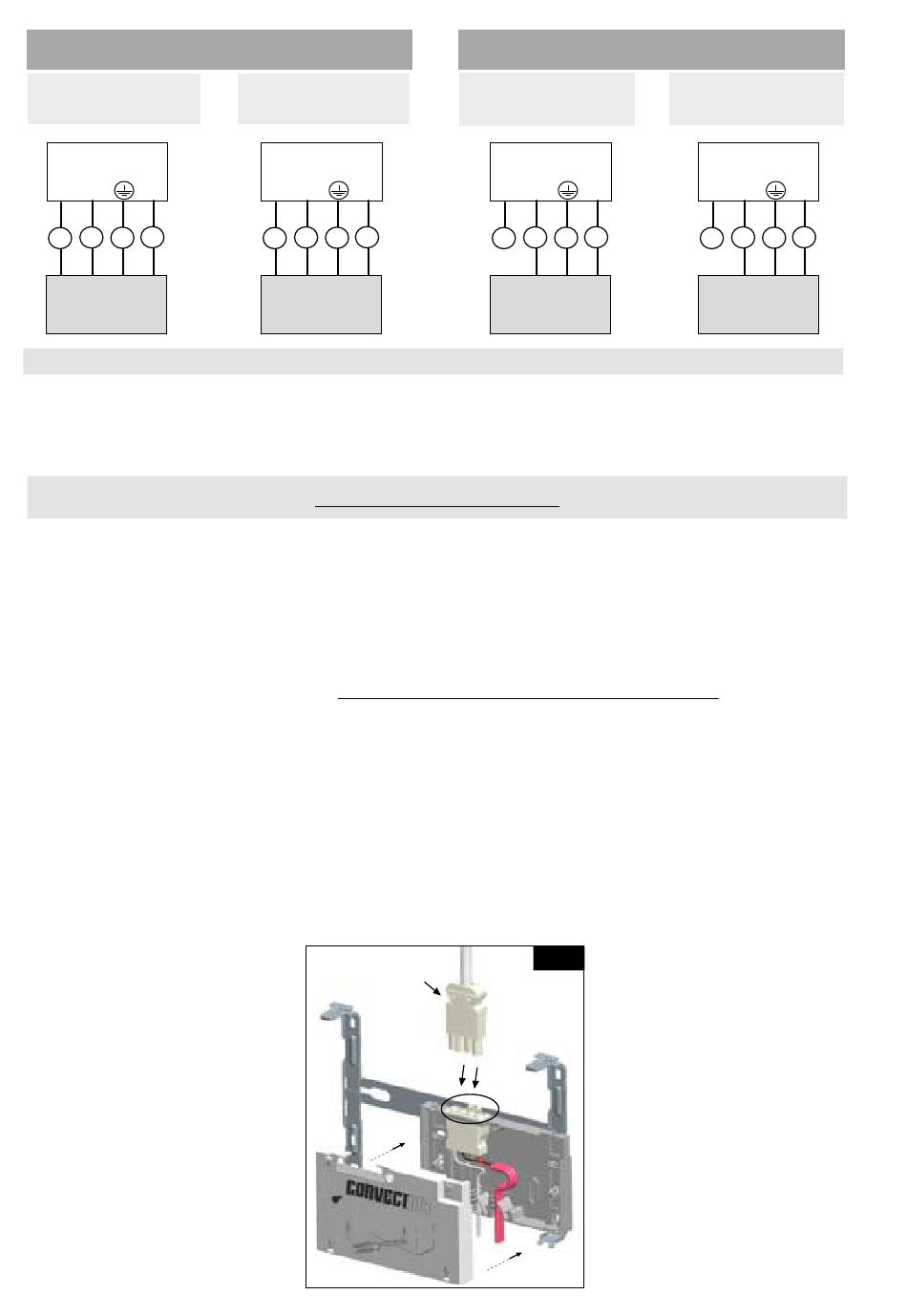

AVec utilisation du fil pilote
Installation
au Canada
gobox
L1
L2
PW
C
PW N R
ALIMeNTATIoN
N - Noir
- Remettre le couvercle de la Gobox en le clippant à chaque coin et le verrouiller à l'aide
de la vis fournie.
- Brancher le cordon d'alimentation électrique de l'appareil (Rep.2 Figure J) sur le connec-
teur de la GoBox (Rep.1 Figure J) en vous assurant qu'il soit bien verrouillé.
- En tenant le haut du CONVECTAIR légèrement penché vers vous, accrocher l'appareil
en introduisant les pattes du dosseret dans les fentes situées au bas et à l'arrière du
CONVECTAIR.
- Repousser le CONVECTAIR vers le mur jusqu'à ce qu'il s'enclenche sur les deux lan-
guettes insérables. (Attention à ne pas coincer le cordon de raccordement)
.
(PW)
Installation
aux Etats Unis
gobox
L1
L2
PW
C
PW N B
ALIMeNTATIoN
r - rouge B - Blanc
FIXATION DE L'APPAREIL.
Rep.2
SANS utilisation du fil pilote
Installation
au Canada
gobox
L1
L2
PW
C
PW N R
ALIMeNTATIoN
C - Cuivre PW - Fil pilote
Figure J
Rep.1
.
(PW)
Installation
aux Etats Unis
gobox
L1
L2
PW
C
PW N B
ALIMeNTATIoN
