FRANÇAIS
IMPORTANT: le manuel d'instructions que vous avez entre les mains contient des informations de première importance sur les
mesures de sécurité à adopter au moment de l'installation et de la mise en service. Il est par conséquent indispensable que
l'installateur et l'utilisateur lisent attentivement les instructions avant de commencer le montage et la mise en marche.
Conservez ce manuel en vue de futures consultations sur le fonctionnement de cet appareil.

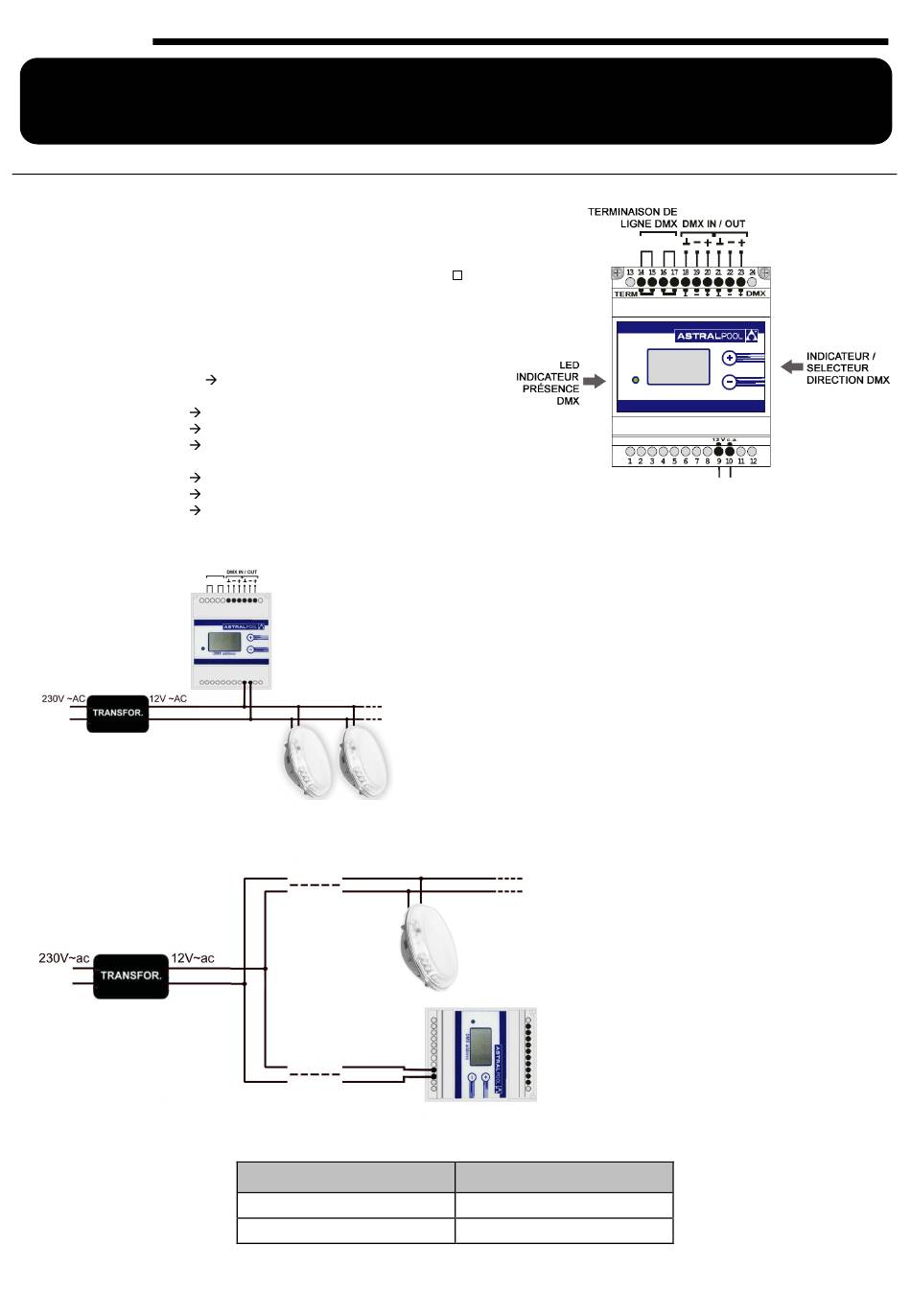

1. DIAGRAMME DU BRANCHEMENT ELECTRIQUE

Installez le modulateur DMX à l'abri d'ambiances corrosives.
Le modulateur DMX est raccordé au secondaire du transformateur de
12 V~AC au moyen des bornes 9 et 10. Le courant d'alimentation est
360mA. Valeur appropriée de la section de câble 1.5 à 2.5 mm
transformateur doit être dimensionné pour les VA correspondant aux
projecteurs qui sont installés. Le manuel de chaque projecteur spécifie
sa puissance et le nombre d'unités que l'on peut brancher sur un
modulateur.
Entrée alimentation (12 V~ac)
Entrée DMX : GND
-
+
Sortie DMX : GND
-
+
Les sections et les longueurs pour une ligne où il est seulement installé un modulateur, sans aucun projecteur, sont les suivantes :
Connexions 9 et 10
Connexion 18
Connexion 19
Connexion 20
Connexion 21
Connexion 22
Connexion 23
Projecteur ligne
Modulateur ligne
Ligne modulateur (m)
150 - 300
0 - 150
2
. Le
Un modulateur et des projecteurs peuvent être installés sur la même
ligne.
Évitez d'installer les lignes d'alimentation de 12 V~AC des lampes et
des modulateurs à proximité de possibles interférences électriques
d'autres signaux.
Il est nécessaire d'installer un modulateur pour
chacun
l'installation.
Dans une installation aux grandes longueurs de
ligne d'alimentation, il est préférable de rallonger
la ligne de 230 V~AC et d'installer les
transformateurs prés des projecteurs et, si besoin
est, de rallonger la ligne de 12 V~AC vers le
modulateur DMX qui contrôle les projecteurs :
Selon le schéma précédent, pour que l'appareil
fonctionne correctement, les sections des câbles
doivent être appropriées en fonction de la
longueur du câble.
Section
2
2,5mm Cu
2
1,5mm Cu
5
12 Vac
des transformateurs existants dans
