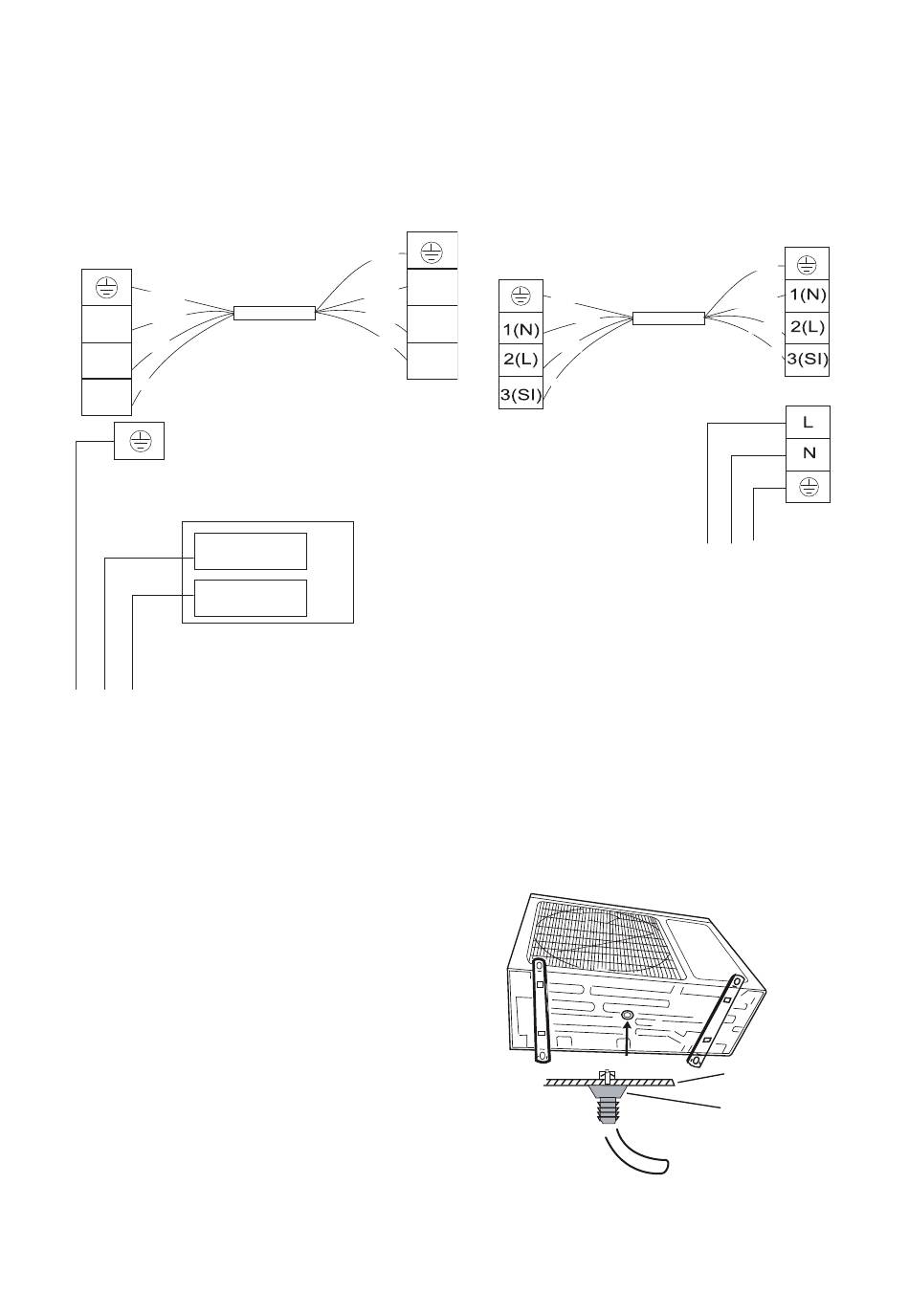

SCHÉMA ÉLECTRIQUE
• Modèles 9K/12K
Unité intérieure
Borne
Jaune/Vert
Bleu (Gris)
1(N)
Câble d'alimentation plat
Marron
2(L)
Noir
3(SI)
Évaporateur
YE/GN
Panneau de commande de
l'unité intérieure
BN
AC L-IN
BU
AC N-IN
Alimentation électrique
Remarque :
Pour les modèles 9k et 12k, l'alimentation est raccordée à partir de l'unité intérieure, à l'aide d'une fiche.
Pour les modèles 18K et 24K, l'alimentation est raccordée à partir de l'unité intérieure, à l'aide d'un
disjoncteur.
INSTALLATION DE L'UNITÉ EXTÉRIEURE
1. Installation de l'orifice et du tuyau d'évacuation
Lorsque l'unité extérieure est en mode Chauffage, la
condensation est évacuée à partir de cette unité. Afin de ne
pas gêner vos voisins et de protéger l'environnement, installez
un orifice et un tuyau d'évacuation pour orienter l'eau issue de
la condensation. Il suffit pour cela d'installer l'orifice
d'évacuation sur le châssis de l'unité extérieure, puis de
brancher un tuyau d'évacuation sur l'orifice, comme illustré
sur la figure de droite.
2. Installer et fixer l'unité extérieure
Fixez l'unité intérieure sur une surface plane et solide à l'aide
de boulons et d'écrous. Si vous installez l'unité extérieure à
même le mur ou au plafond, assurez-vous que le support soit
fixé correctement afin d'éviter que des vibrations importantes
ou un vent fort ne le fassent trembler.
3. Branchement de la tuyauterie de l'unité extérieure
• Retirez les chapeaux des vannes 2 voies et 3 voies.
• Branchez les conduites aux valves 2 voies et 3 voies séparément et appliquez le couple de serrage requis.
4. Branchement des câbles de l'unité extérieure (voir page précédente)
• Modèles 18K/24K
Unité extérieure
Borne
Unité extérieure
Jaune/Vert
1(N)
Bleu (Gris)
2(L)
Marron
Noir
3(SI)
76
Borne
Jaune/Vert
Bleu (Gris)
Câble d'alimentation
Marron
plat
Noir
Alimentation électrique
Tuyau d'évacuation
(à charge de l'utilisateur)
Unité intérieure
Borne
Jaune/Vert
Bleu (Gris)
Marron
Noir
BN
BU
YE/GN
Châssis
Orifice d'évacuation
