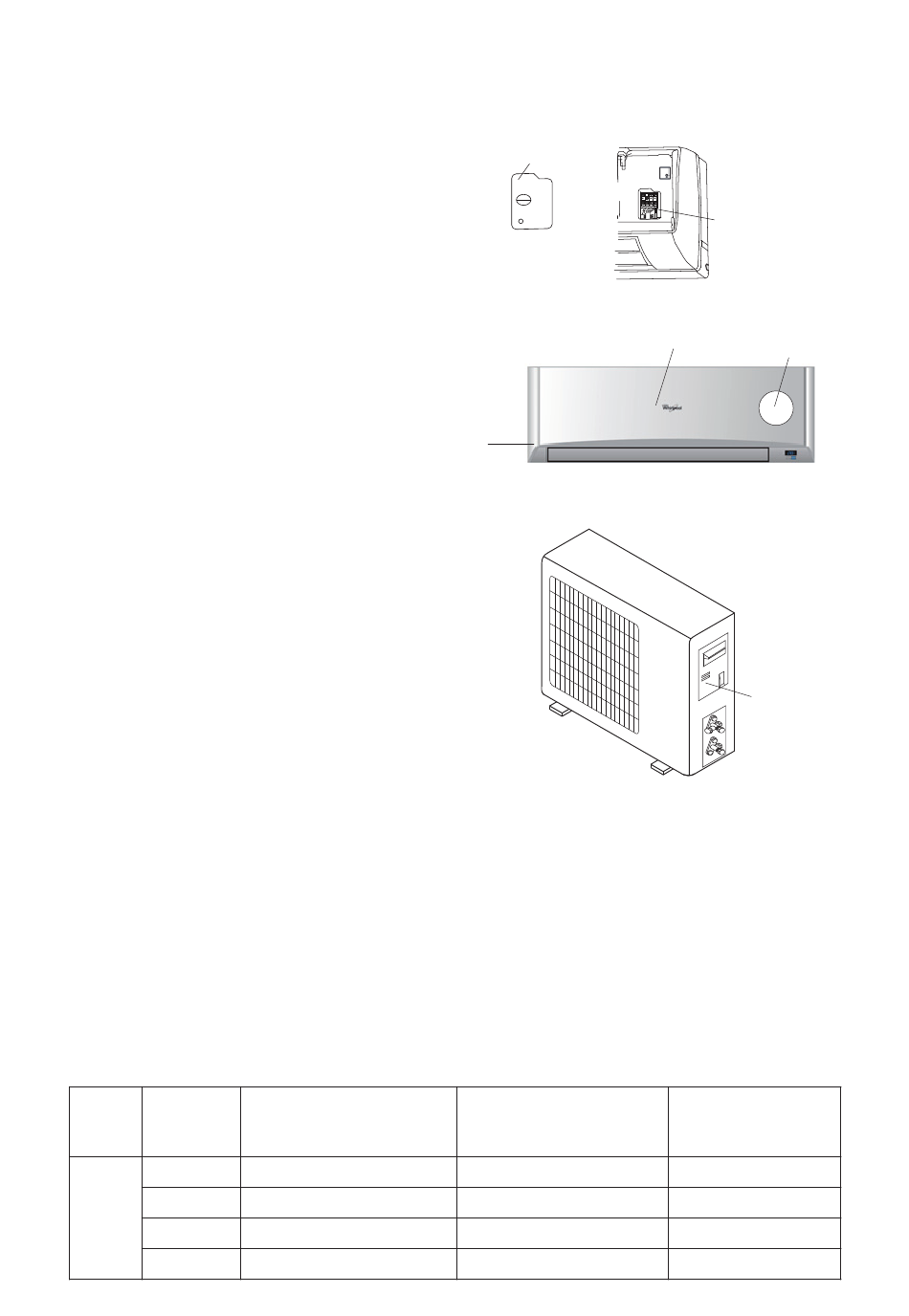

4. Branchement du câble
• Unité intérieure
1) Ouvrez le panneau avant, déposez la plaque de
revêtement et desserrez la vis.
2) Branchez le cordon d'alimentation à l'unité
intérieure en connectant les fils aux bornes
respectives du tableau de commande, comme
indiqué ci-après.
3) Fixez le cordon d'alimentation sur le tableau de
commande à l'aide d'un collier.
4) Réinstallez la plaque de revêtement et serrez la vis.
REMARQUE : (selon le modèle) Il est nécessaire de
retirer le meuble pour réaliser les connexions avec les
bornes de l'unité intérieure.
• Unité extérieure
1) Retirez la porte d'accès de l'unité en desserrant la
vis. Branchez les fils sur les bornes respectives du
tableau de commande, conformément aux
connexions de l'unité intérieure.
2) Fixez le cordon d'alimentation sur le tableau de
commande à l'aide d'un collier.
3) Replacez la porte d'accès dans sa position d'origine
et serrez la vis.
4) Installez un disjoncteur approuvé pour les modèles
24K entre la source d'alimentation et l'unité. Un
dispositif de coupure garantissant une déconnexion
de toutes les lignes d'alimentation doit être installé.
ATTENTION :
1. Vérifiez que la couleur des câbles et que le nombre de bornes de l'unité extérieure correspondent à
ceux de l'unité intérieure.
2. Utilisez un circuit d'alimentation séparé, servant uniquement au climatiseur. Pour connaître la méthode à
suivre pour l'installation électrique, reportez-vous au schéma du circuit apposé sur l'appareil.
3. Vérifiez que les spécifications du câble sont conformes aux indications du tableau ci-après.
4. Vérifiez les fils et assurez-vous qu'ils sont fixés solidement après avoir branché le câble. Le câble doit
être fixé solidement à l'aide d'un collier.
5. Si l'appareil est installé dans une zone humide, veillez à installer un disjoncteur avec détecteur de fuite
au sol.
Spécifications du câble
Capacité
Type
(Btu/h)
9k
12k
Inverter
18k
24k
Câble de connexion
H05VV-F, 3G x 1.0 mm² / 1.5 mm² H07RN-F, 4G 1.0 mm² / 1.5 mm²
H05VV-F, 3G x 1.0 mm² / 1.5 mm² H07RN-F, 4G 1.0 mm² / 1.5 mm²
H07RN-F, 3G 2.5 mm²
H07RN-F, 3G 2.5 mm²
Plaque de revêtement
Meuble
Unité extérieure
Câble d'alimentation
H07RN-F, 4G 1.5 mm²
H07RN-F, 4G 2.5 mm²
75
Câble
d'alimentation
Panneau avant Borne (intérieur)
Unité intérieure
Borne de la
porte d'accès
(intérieur)
Circuit
d'alimentation
principal(Remarque)
Vers l'unité intérieure
Vers l'unité intérieure
Vers l'unité intérieure
Vers l'unité intérieure
