RACCORDS DE CONDUIT

Utilisez ce tableau pour calculer
la longueur maximale permise du
conduit d'évacuation vers l'extérieur.
Remarque : Ne dépassez pas la longueur
équivalente maximale permise!
Longueur maximale du conduit :
30,4 m (100 pi) pour une hotte.
Conduit flexible :
Si vous utilisez un conduit flexible
en métal, il faut doubler toutes les
longueurs équivalentes indiquées
dans le tableau. Le conduit métallique
flexible doit être droit et souple, et
étiré le plus possible.
N'utilisez PAS de conduit flexible en
plastique.
Remarque : Tout système de ventilation résidentiel,
comme une hotte à évacuation, peut affecter le débit
approprié de l'air de combustion et d'évacuation
des foyers, des systèmes de chauffage à gaz,
des chauffe-eau à gaz et autres systèmes à
circulation d'air naturelle. Pour réduire au minimum
la modification du débit d'air de ces systèmes,
veuillez suivre les lignes directrices données par le
fabricant de l'appareil de chauffage et les normes de
sécurité, par exemple celles publiées par la NFPA et
la ASHRAE. Le cas échéant, installez un système de
compensation d'air (remplacement) conformément
aux conditions des codes locaux du bâtiment.
Visitez le site GEAppliances.com pour connaître
les solutions offertes en matière de système de
compensation d'air.
Cette hotte doit être raccordée
à un conduit circulaire de 17,8 cm
(7 po). Vous pouvez installer
un conduit de transition pour
raccordement à un conduit
rectangulaire de 8,2 cm
(3 1/4 po) x 30,4 cm (12 po).
Ensemble JXDW1
Commandez l'ensemble JXDW1 si
votre installation exige un conduit
horizontal à partir du dessus de la
hotte vers le mur, et si :
• votre plafond est à une hauteur
de 2,4 m (8 pi) et que vous devez
utiliser un capuchon de cheminée
JXCH, ou
• votre hotte sera fixée sous une
armoire ou une retombée de
plafond de 30,4 cm (12 po).
Cet ensemble comprend un conduit
de transition pour installation entre
un conduit circulaire de 17,8 cm
(7 po) et un conduit rectangulaire
de 8,2 cm (3 1/4 po) x 25,4 cm (10 po)
pour une évacuation à travers le mur.
L'utilisation d'un conduit d'un
diamètre plus petit affectera
le rendement de l'appareil
Directives d'installation

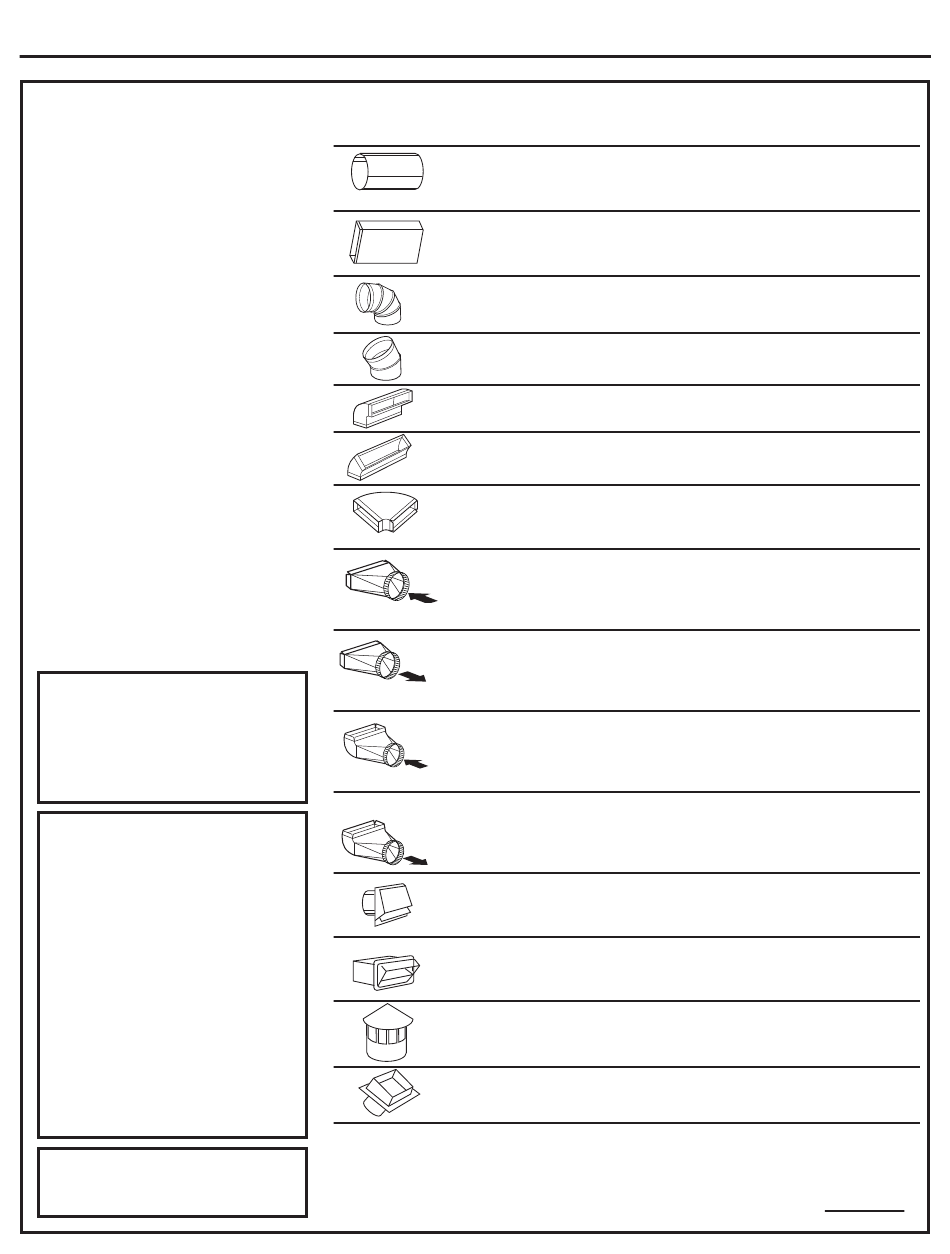

Section de
conduit Dimensions
Droit, circulaire de
17,8 cm (7 po)
Droit, 8,2 cm (3 1/4 po)
x 30,4 cm (12 po)
Coude de 17,8 cm
(7 po) de 90°
Coude de 17,8 cm
(7 po) de 45°
Coude de 8,2 cm (3 1/4 po)
x 30,4 cm (12 po) de 90°
Coude de 8,2 cm (3 1/4 po)
x 30,4 cm (12 po) de 45°
Coude plat de 8,2 cm
(3 1/4 po) x 30,4 cm
(12 po) de 90°
Conduit de transition circulaire
de 17,8 cm (7 po) à conduit
rectangulaire de 8,2 cm
(3 1/4 po) x 30,4 cm (12 po)
Conduit de transition rectangulaire
rectangulaire de 8,2 cm (3 1/4 po)
x 30,4 cm (12 po) à un conduit
circulaire de 17,8 cm (7 po)
Coude de transition de 90° circulaire
de 17,8 cm (7 po) à conduit
rectangulaire de 8,2 cm
(3 1/4 po) x 30,4 cm (12 po)
Code de transition de 90° circulaire
de 17,8 cm (7 po) à conduit
rectangulaire de 8,2 cm
(3 1/4 po) x 30,4 cm (12 po)
Évent mural pour conduit
circulaire de 17,8 cm
(7 po), avec registre
Évent mural pour conduit de 7,9 m/26 pi
de 8,2 cm (3 1/4 po) x 30,4 cm (5,8 m/19 pi
(12 po), avec registre
Évent de toiture pour conduit
circulaire de 17,8 cm (7 po)
Évent de toiture circulaire
* Longueur réelle du conduit droit, plus la longueur
équivalente du raccord. Les longueurs équivalentes des
sections de conduit ont été établies à la suite d'essais réels
effectués par le service de l'Ingénierie d'évaluation de GE et
représentent les longueurs nécessaires pour assurer une
bonne ventilation de tout type de hotte.
9
Longueur
Longueur Quantité équivalente
équivalente* utilisée totale
0,3 m/1 pi
(par pied
de longueur)
0,3 m/1 pi
(par pied
de longueur)
4,2 m/14 pi
2,7 m/9 pi
4,5 m/15 pi
2,7 m/9 pi
10,0 m/36 pi
0,3 m/1 pi
0,3 m/1 pi
1,2 m/4 pi
1,2 m/4 pi
8,5 m/28 pi
(6,4 m/21 pi
sans registre)
sans registre)
11,8 m/39 pi
7,3 m/24 pi
Longueur
totale de
conduit
