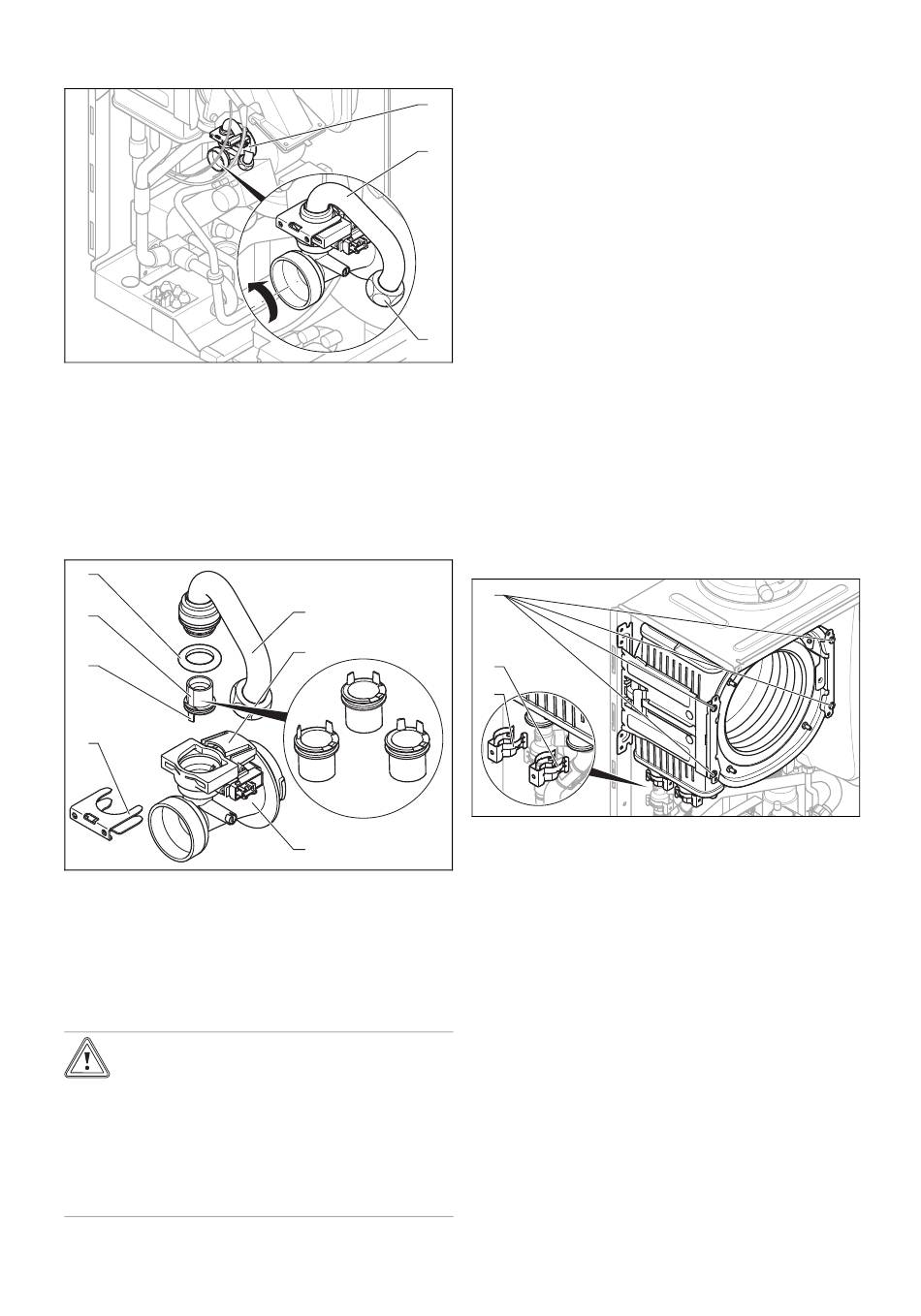

Remplacement du venturi

1. Retirez le tube d'entrée d'air.
2. Débranchez le connecteur au niveau du capteur du
venturi (1) en appuyant sur l'ergot de verrouillage.
3. Dévissez les écrous-raccords (3) du tube de raccorde-
ment gaz (2) au niveau du mécanisme gaz.
4. Retirez le venturi avec le tube de raccordement gaz du
ventilateur : faites tourner l'emboîtement à baïonnette
du venturi à fond dans le sens antihoraire, puis tirez le
venturi hors du ventilateur.
7
6
5
4
5. Retirez le tube de raccordement gaz (1) du venturi (3).
Pour cela, retirez l'agrafe (4) et extrayez le tube de rac-
cordement gaz verticalement. Jetez le joint (7).
6. Retirez l'injecteur de gaz (6) dans un mouvement recti-
ligne et conservez-le afin de le réutiliser.
7. Vérifiez qu'il n'y a pas de résidus au niveau de l'entrée
de gaz du venturi.
Attention !
Risques de dommages matériels au ni-
veau de l'appareil !
Les lubrifiants risquent de boucher les ca-
naux qui permettent au venturi de fonction-
ner.
▶
N'utilisez pas de lubrifiant pour le mon-
tage de l'injecteur.
30
8.
1
2
9.
10. Veillez à mettre l'injecteur de gaz en place dans le bon
11. Procédez dans l'ordre inverse pour remonter les com-
12. Après avoir monté un venturi neuf, il faut effectuer un
3
13. S'il est impossible de régler la teneur en CO₂, c'est
14. Effectuez une vérification type gaz. (→ page 19)
9.6.5
1.
2.
3.
1
2
2
3
4.
3
5.
6.
7.
Notice d'installation et de maintenance ecoTEC plus 0020245020_00
Veillez à utiliser le bon injecteur de gaz (reconnaissable
au repère de couleur et à la position des broches sur la
partie basse de l'injecteur). La couleur de l'injecteur de
gaz doit correspondre à la couleur de la résistance de
codage du circuit imprimé.
Placez un injecteur de gaz adapté au groupe de gaz
dans le venturi neuf (jaune : gaz naturel G20, bleu : gaz
naturel G25, gris : propane).
sens, en vous référant aux repères en haut du venturi
et aux goujons de positionnement (5) en bas de l'injec-
teur.
posants. Pour cela, utilisez des joints neufs.
réglage du gaz. (→ page 23)
que l'injecteur de gaz a subi des dommages lors du
montage. Dans ce cas, remplacez l'injecteur de gaz par
une pièce de rechange adaptée.
Remplacement de l'échangeur thermique
Vidangez le produit. (→ page 34)
Démontez le module compact thermique. (→ page 32)
Débranchez le tuyau de vidange des condensats de
l'échangeur thermique.
1
Retirez les agrafes (2) et (3) au niveau du raccord de
départ et du raccord de retour.
Débranchez le raccord de départ.
Débranchez le raccord de retour.
Retirez les deux vis (1) au niveau des deux supports.
