8 Raccordement enton-
noir d'évacuation/siphon
de condensats R1
9 Raccordement du
conduit du système
ventouse
10 Raccordement d'éva-
cuation des condensats
⌀ 19 mm
11 Siphon de condensats
Retour du ballon ⌀ 15
12
mm
Reportez-vous au gabarit de montage fourni pour connaître
la cote A.

Profondeur de montage, cote B

VU FR 146/5‑5 E
VU FR 256/5‑5 E
VU FR 356/5‑5 E
VUW FR 306/5‑5 E
VUW FR 306/5‑5 P
VUW FR 346/5‑5 E
VUW FR 346/5‑5 P
4.4

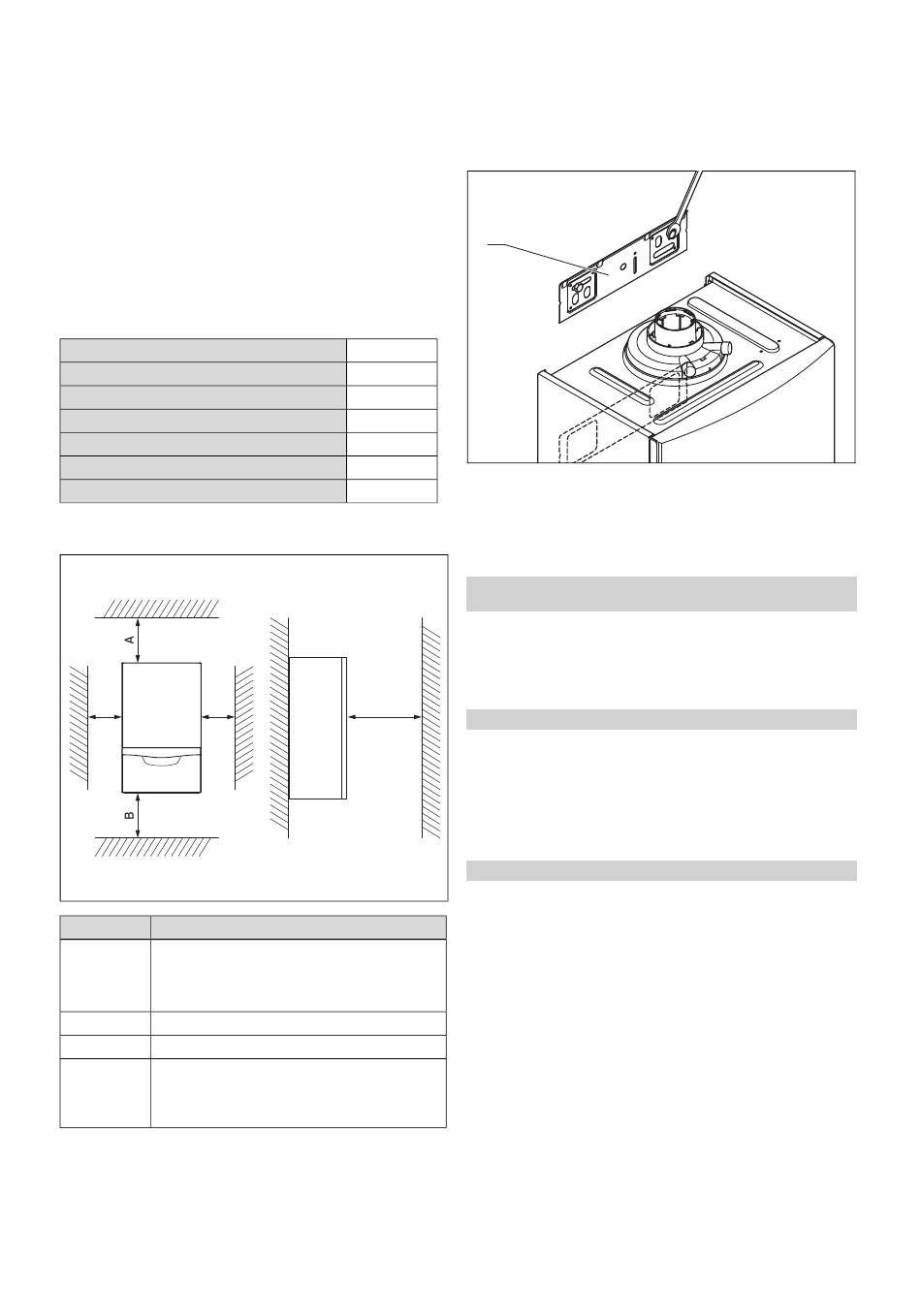

Distances minimales

C C
A 165 mm : conduit du système ventouse
⌀ 60/100 mm
275 mm : conduit du système ventouse
⌀ 80/125 mm
B 180 mm ; cote optimale = env. 250 mm
C 5 mm ; cote optimale = env. 50 mm
D Écart de 500 m devant le générateur de cha-
leur, afin de faciliter l'accès pour les travaux de
maintenance (correspondant à l'ouverture d'une
porte).
Il n'est pas nécessaire de prévoir une distance supérieure à
l'écart minimal entre le produit et des composants en maté-
riaux inflammables.
0020245020_00 ecoTEC plus Notice d'installation et de maintenance
Départ du ballon ⌀ 15
13
mm
14 Raccord pour conduite
d'évacuation de sou-
pape de sécurité du
chauffage ⌀ 15 mm
* produit avec production
d'eau chaude sanitaire
intégrée uniquement
** produit réservé au
mode chauffage uni-
quement
338 mm
338 mm
406 mm
338 mm
338 mm
372 mm
372 mm
D
Distance minimale
4.5

Utilisation du gabarit de montage

▶
Servez-vous du gabarit de montage pour définir l'empla-
cement des trous à percer et des ouvertures à pratiquer.
4.6

Suspendez le produit.

1
1. Vérifiez que le mur est suffisamment résistant pour sup-
porter le poids du produit quand il est en conditions de
fonctionnement (poids de service).
2. Vérifiez si les accessoires de fixation fournis sont bien
compatibles avec la nature du mur.
Conditions: Résistance du mur suffisante, Matériel de fixation adapté au
mur
▶
Suspendez le produit comme indiqué.
▶
Montez le support de l'appareil (1) sur le mur.
▶
Suspendez le produit au support de l'appareil par le
haut, grâce à la barrette d'accrochage.
Conditions: Résistance du mur insuffisante
▶
Veillez à ce que le dispositif de suspension utilisé sur
place soit suffisamment résistant. Vous pouvez utiliser
des poteaux ou un parement (doublage).
▶
Si vous n'êtes pas en mesure de fabriquer un dispositif
de suspension suffisamment résistant, ne suspendez
pas le produit.
Conditions: Matériel de fixation inadapté au mur
▶
Suspendez le produit avec le matériel de fixation adapté
disponible sur place, comme indiqué.
Montage 4
11
