• "Inverse avec arrêt" et "Inverse avec min."
– Inverse avec arrêt
Dans la plage de signaux d'entrée compris entre 0 et 80 %,
le point de consigne est influencé de façon inverse.
Si le signal d'entrée est supérieur à 90 %, la pompe passe
en mode de fonctionnement "Arrêt".
Si le signal d'entrée est inférieur à 85 %, le mode de fonc-
tionnement repasse en mode "Normal". Voir fig. 64.
– Inverse avec min.
Dans la plage de signaux d'entrée compris entre 0 et 80 %,
le point de consigne est influencé de façon inverse.
Si le signal d'entrée est supérieur à 90 %, la pompe passe
en mode de fonctionnement "Min.".
Si le signal d'entrée est inférieur à 85 %, le mode de fonc-
tionnement repasse en mode "Normal". Voir fig. 64.
Influence du point de consigne [%]
100
0
0
0.5
0
0
0
4
-50
Normal
Min. ou
Arrêt

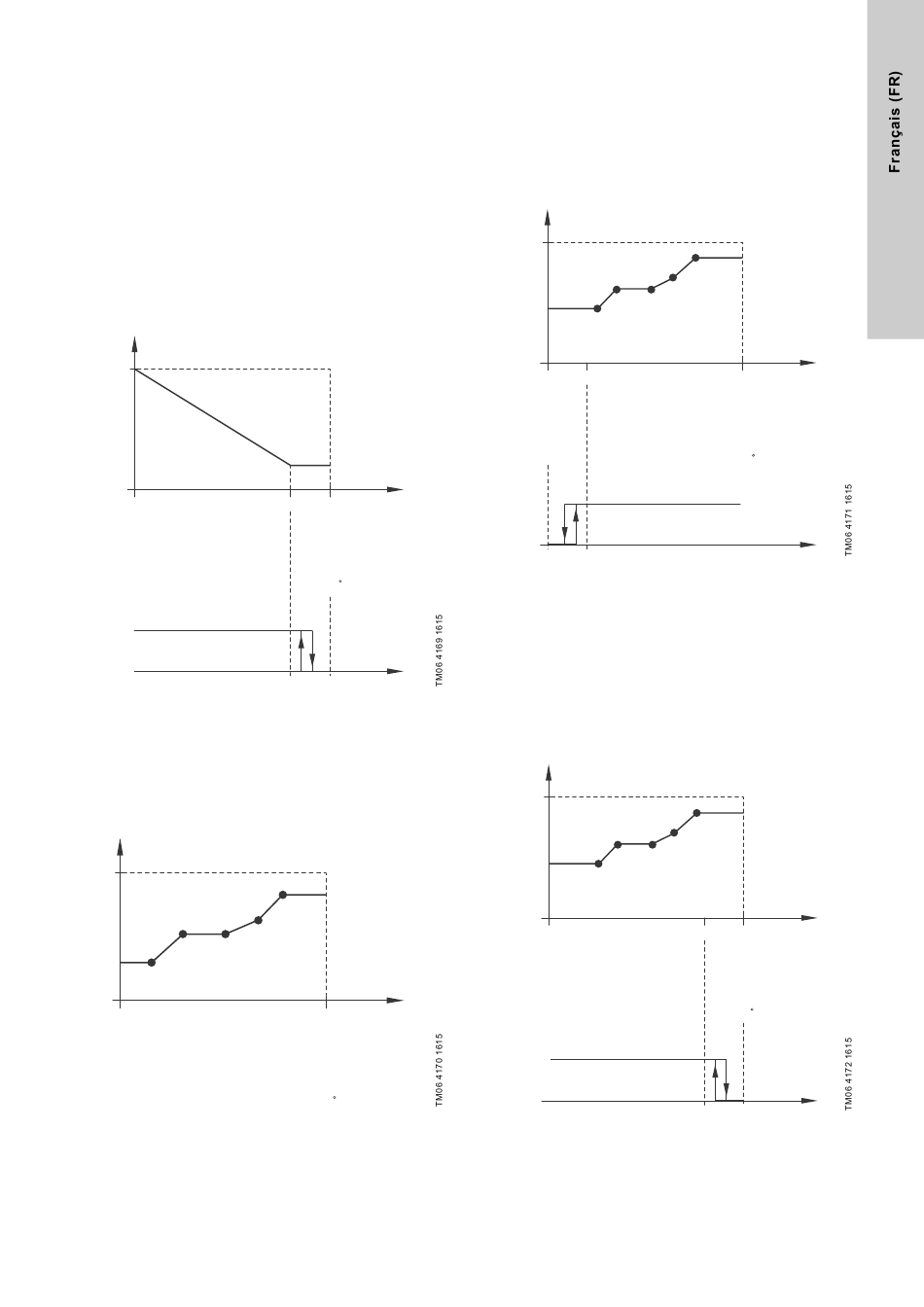

Fig. 64 "Inverse avec arrêt" et "Inverse avec min."
• Tableau d'influence
Le point de consigne est influencé par une courbe constituée
de deux à huit points. Une ligne droite passant par les points
et une ligne horizontale avant le premier point et après le der-
nier point s'affichent.
Influence du point de consigne [%]
100
0
0
0.5
0
0
0
4
-50
Fig. 65 Tableau d'influence, exemple avec cinq points
Entrée
80 100 %
externe
3.5 V
5 V
10 V
20 mA
20 mA
204 C
Entrée
100 %
externe
3.5 V
5 V
10 V
20 mA
20 mA
204 C
• Tableau infl. avc arrêt à val. min.
Le point de consigne est influencé par une courbe constituée
de deux à huit points. Une ligne droite passant par les points
et une ligne horizontale avant le premier point et après le der-
nier point s'affichent. Si le signal d'entrée est inférieur à 10 %,
la pompe passe en mode de fonctionnement "Arrêt".
Si le signal d'entrée est supérieur à 15 %, le mode de fonction-
nement repasse en mode "Normal". Voir fig. 66.
Influence du point de consigne [%]
100
0
0
20
0.5
0
0
0
4
-50
Normal
Min. ou
Arrêt
Fig. 66 Tableau infl. avc arrêt à val. min., exemple avec cinq
points
• Tableau infl. avc arrêt à val. max.
Le point de consigne est influencé par une courbe constituée
de deux à huit points. Une ligne droite passant par les points
et une ligne horizontale avant le premier point et après le der-
nier point s'affichent. Si le signal d'entrée est supérieur à
90 %, la pompe passe en mode de fonctionnement "Min.".
Si le signal d'entrée est inférieur à 85 %, le mode de fonction-
nement repasse en mode "Normal". Voir fig. 67.
Influence du point de consigne [%]
100
0
0
0.5
0
0
0
4
-50
Normal
Min. ou
Arrêt
Fig. 67 Tableau infl. avc arrêt à val. max., exemple avec cinq
points
Entrée
100 %
externe
3.5 V
5 V
10 V
20 mA
20 mA
204 C
Entrée
80 100 %
externe
3.5 V
5 V
10 V
20 mA
20 mA
204 C
