5. Applications

Les pompes sont conçues pour faire circuler de l'eau chaude ou
froide au sein des bâtiments résidentiels, institutionnels et indus-
triels :
• installations de chauffage
• installations de chauffage urbain
• installations de chauffage central pour les immeubles
• installations de climatisation
• installations de refroidissement.
Par ailleurs, les pompes servent au transfert de liquide et à
l'adduction d'eau :
• lavage
• installations d'eau chaude sanitaire
• industrie générale.
Pour garantir un fonctionnement optimal, la plage de dimensions
doit être comprise dans la plage de performances de la pompe.
5.1 Liquides pompés
Avertissement
Si une pompe a été utilisée avec un liquide toxique,
elle est considérée comme contaminée. En pareil
cas, prendre les précautions qui s'imposent pour évi-
ter toute blessure lors du fonctionnement de la
pompe.
Vous devez utiliser des liquides clairs, purs et non agressifs, ne
contenant aucune particule solide ni fibre, qui pourrait attaquer
chimiquement ou mécaniquement la pompe.
Exemples :
• Eau d'une installation de chauffage central (l'eau doit respec-
ter les exigences imposées par les normes relatives à la qua-
lité de l'eau dans les installations de chauffage)
• Liquides de refroidissement
• Eau chaude sanitaire
• Liquides industriels
• Eau adoucie.
Le pompage de liquides ayant une densité et/ou une viscosité
cinématique supérieure à celle de l'eau aura les effets suivants :
• une chute de pression considérable
• une chute des performances hydrauliques de la pompe
• une augmentation de la consommation d'énergie.
Si tel est le cas, équiper la pompe d'un moteur plus puissant. En
cas de doute, contacter Grundfos.
Les joints toriques EPDM montés d'origine sont d'abord prévus
pour l'eau.
Si l'eau contient des huiles minérales ou synthétiques, ou si
d'autres liquides que de l'eau sont pompés, les joints toriques
doivent être choisis en conséquence.
6. Installation mécanique
Avertissement
En cas de pompage de liquides chauds ou froids,
s'assurer que personne ne puisse accidentellement
entrer en contact avec les surfaces chaudes ou
froides.
Afin de respecter le marquage UL, observers les
Nota
autres procédures d'installation. Voir page 66.
Installer la pompe dans un endroit sec, bien aéré, à l'abri du gel.
Lors de l'installation des pompes, avec boulons ovales dans la
bride de la pompe (réf. 6/10), utiliser des rondelles comme indi-
qué à la fig. 3.

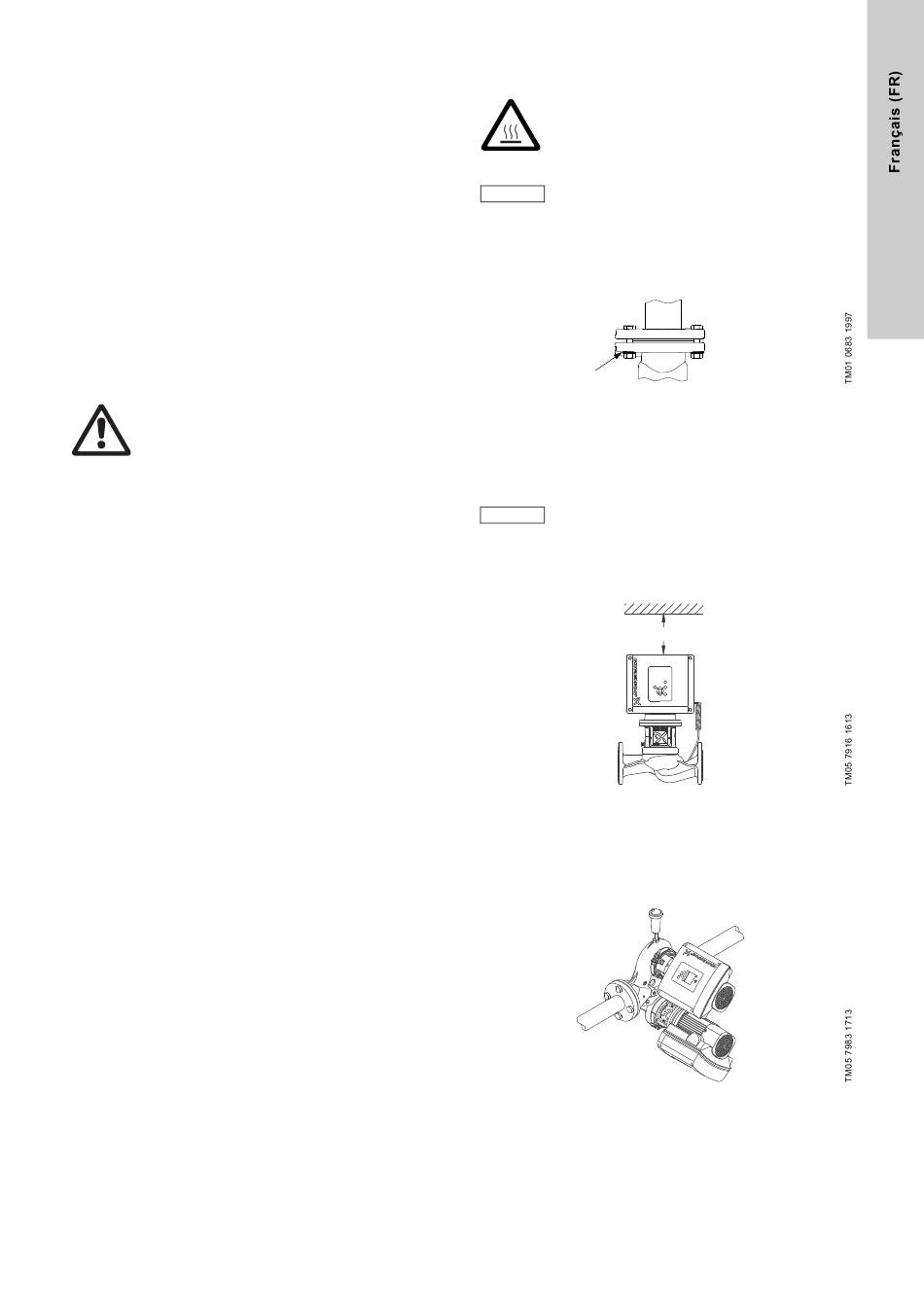

Rondelle
Fig. 3 Utilisation de rondelles pour les boulons ovales
Les flèches sur le corps de pompe indiquent le sens de circula-
tion du liquide dans la pompe.
La pompe peut être installée dans une tuyauterie horizontale ou
verticale.
Le moteur ne doit jamais se trouver en dessous du
Précautions
plan horizontal.
Pour l'inspection ou le démontage de la tête du moteur/de la
pompe, laisser un espace libre de 300 mm au-dessus du moteur.
Voir fig. 4.
300 mm
Fig. 4 Dégagement requis au-dessus du moteur
Les pompes doubles installées sur des tuyauteries horizontales
doivent être équipées d'une purge d'air automatique située dans
la partie supérieure du corps de pompe. Voir fig. 5.
La purge d'air automatique n'est pas fournie avec la pompe.
Fig. 5 Purge d'air automatique
Installation
Pompe
5
