Entraînement de l'hélice

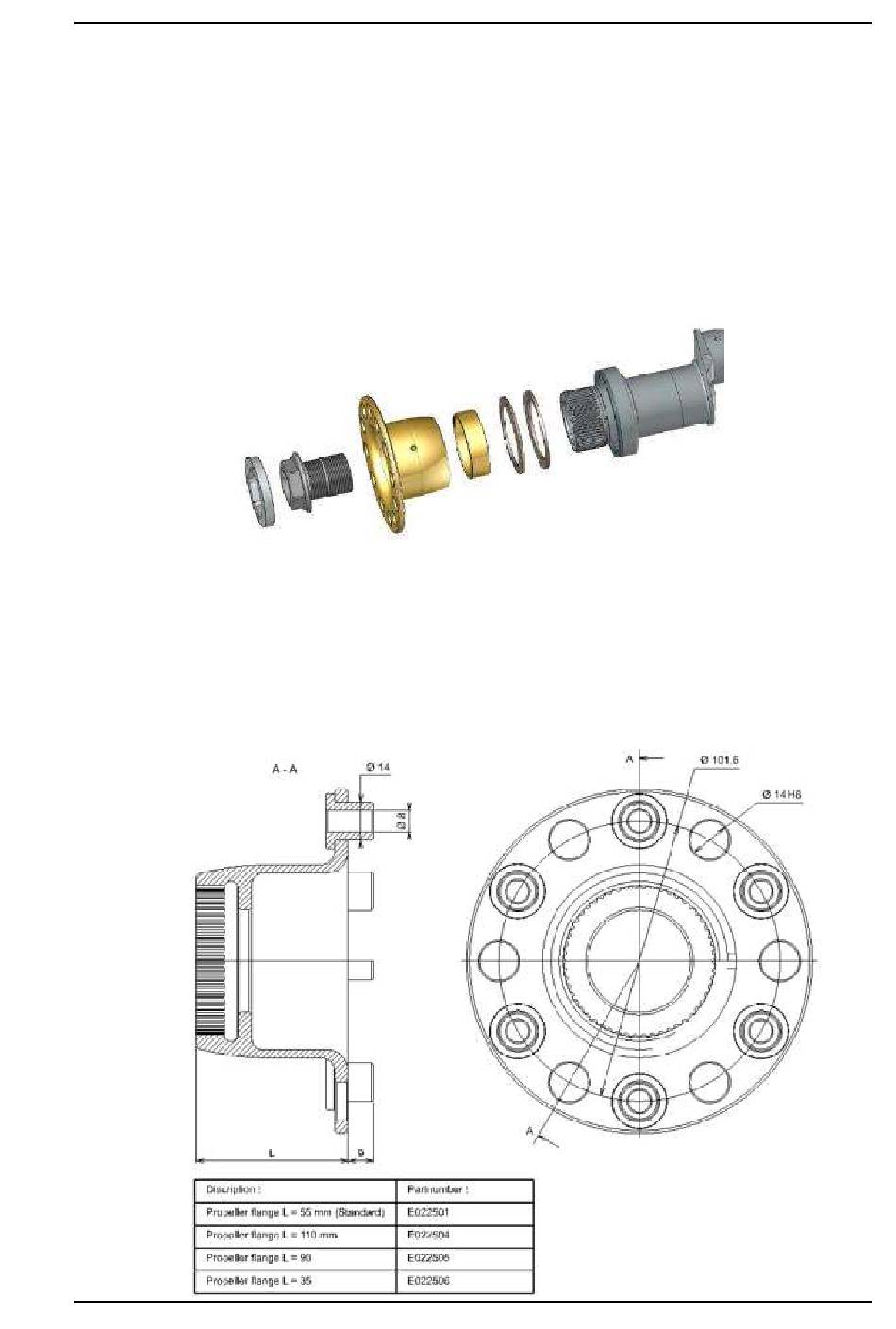

L'UL260 est un moteur à entraînement direct. L'hélice est montée sur la bride de l'hélice qui est
directement reliée au vilebrequin ; aucun réducteur ou courroie n'est utilisé. La bride de l'hélice est
fixée au vilebrequin par un raccord cannelé pour supporter les charges de couple et est maintenue
en place par un seul boulon central. L'écrou est verrouillé par une rondelle de blocage spéciale. Un
grand roulement à billes est utilisé comme palier de butée qui est maintenu en place par deux
ressorts à disque et une bague d'écartement. Cet ensemble permet d'utiliser le moteur en
configuration tractrice ou propulsive. En configuration tractrice, le moteur tourne dans le sens des
aiguilles d'une montre, vu de la place pilote.
L'hélice doit être soigneusement choisie en fonction des caractéristiques de la cellule et du moteur.
Le moyeu de l'hélice doit être percé de trous correspondant à la bride. 6 épaulements
d'entraînement d'hélice sont fournis avec le moteur. Ceux-ci sont conçus pour avoir un ajustement
serré dans les trous de la bride de l'hélice.
ULPower propose différents types de brides d'hélice.
1. Bride standard
