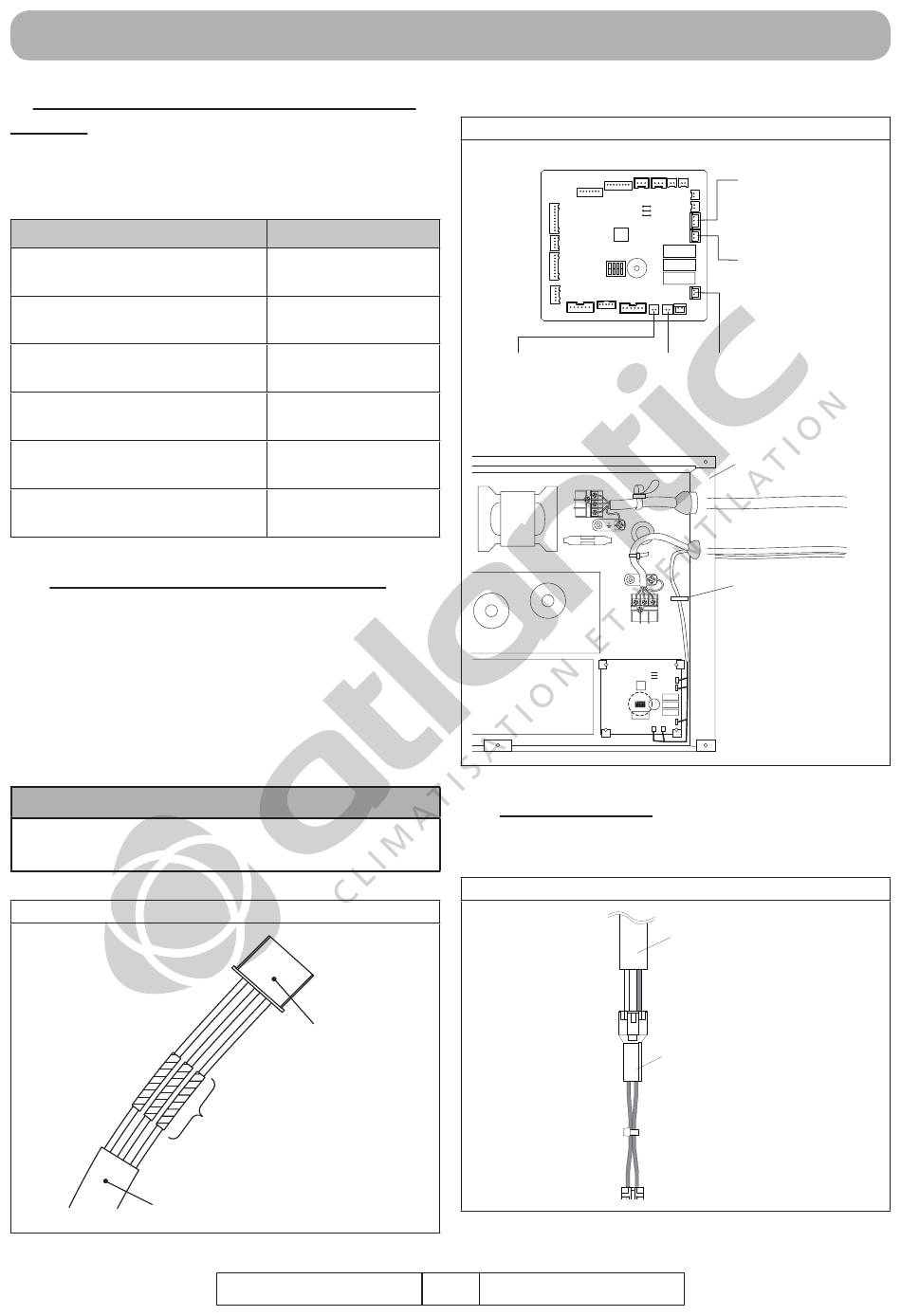

7. INSTALLATION DES ACCESSOIRES EN
OPTION
Le climatiseur peut être connecté avec les ac-
cessoires optionnels suivant.
Nom de l'accessoire
Contact entrée
(marche arrêt)
UTY-XSZX
(Sonde déportée)
Contact sortie (état de
fonctionnement)
Contact sortie
(état d'erreur)
Contact sortie
(chauffage additionnel)
Contact sortie
(air neuf)
7.1. Contacts entrée et sorties externes
Modifi cation des fi ls
Dénudez le câble relié au connecteur du kit de
câblage. Dénudez le câble (non fourni) et utilisez
un manchon connecteur serti isolé pour raccor-
der ce câble et le câble du kit de câblage, puis
soudez le fi l.
I ATTENTION
• Assurez-vous d'avoir isolé la connexion entre
les câbles.
Fig. 60
Non fourni
INSTALLATION DE L'UNITÉ INTÉRIEURE
N° connecteur
CN103
CN113
CN100
CN101
CN160
CN161
Contact externe
entrée/sortie
Connexion isolé
Avril 2013
Câblage
Fig. 61
CN161
CN160
Chauffage
Air neuf
Sortie (Vert)
additionnel
Sortie (Orange)
7.2. Sonde déportée
Modifi cation des fi ls
Fig. 62
42
NI 923 363 #
CN103
Contact entrée
(Marche/Arrêt)
(Blanc)
CN100
Etat de fonctionnement
Sortie (Blanc)
CN101
Etat d'erreur
Sortie (Noir)
Boîtier électrique
Clip
Câble de la sonde
déportée (option)
Accessoire
Connecteur relai
