Connexion Des Câbles - Atlantic FUJITSU ARYC 72 LHT Notice D'installation

Tableau 18
Vis
M4
M5

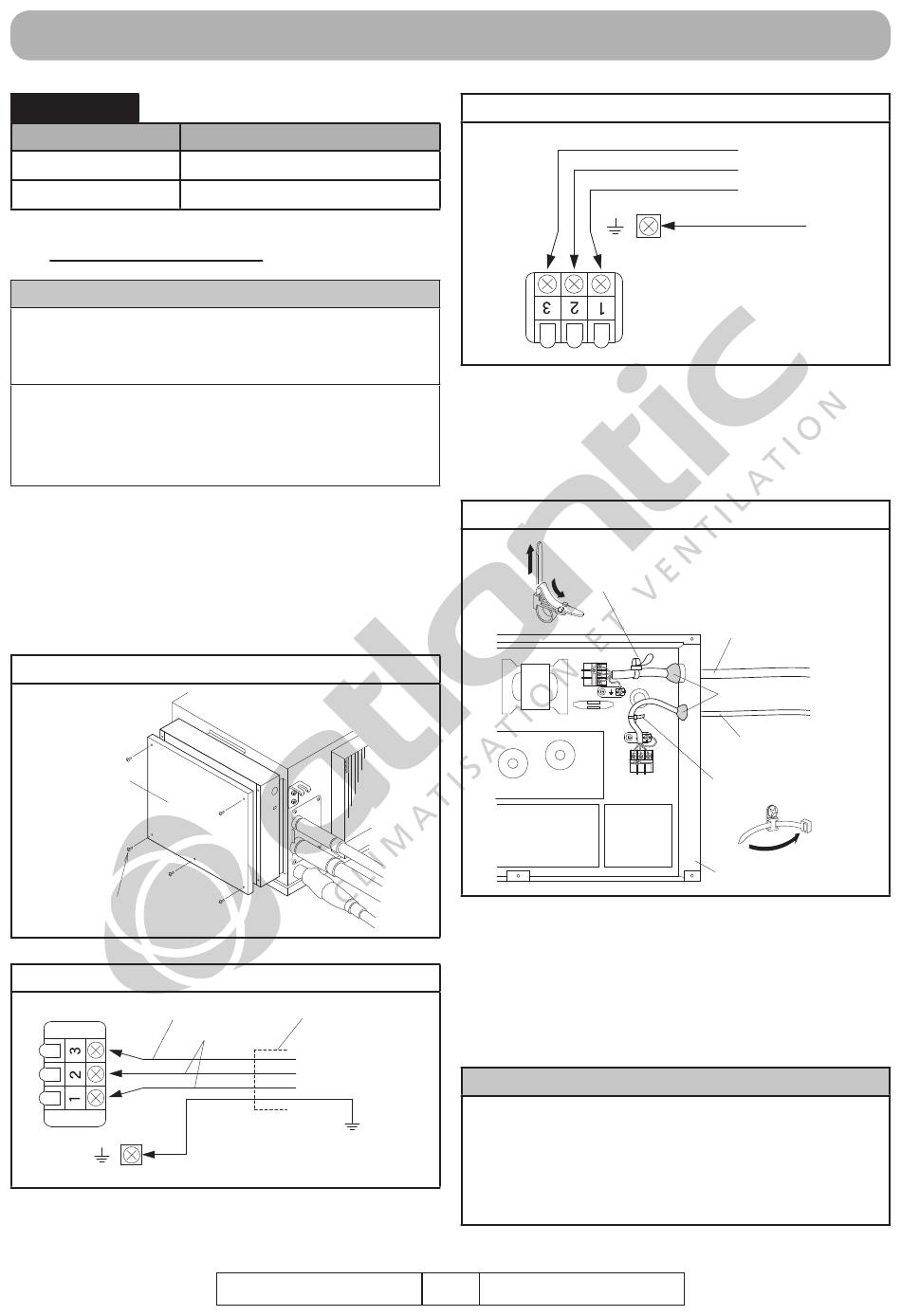

6.3. Connexion des câbles
I ATTENTION
Veillez à ne pas inverser le câble d'intercon-
nexion et le câble d'alimentation lors de l'ins-
tallation.
• Ne pas confondre le câble de la télécom-
mande avec celui l'unité intérieure et le câble
d'alimentation. Cela pourrait provoquer des
dysfonctionnements.
Pour accéder au câblage électrique, veuillez
suivre les instructions de démontage.
1. Retirez le couvercle du boîtier électrique puis
branchez les câbles au bornier comme indi-
qué.
Fig. 56
Couvercle du
boîtier électrique
Déserrez les vis.
(5 emplacements)
Fig. 57
Ligne de contrôle
Ligne de puissance
INSTALLATION DE L'UNITÉ INTÉRIEURE
Couple de serrage
1,2 à 1,8 NŸm
2,0 à 3,0 NŸm
Câble d'interconnexion
Unité extérieure
Terre
Avril 2013
Fig. 58
Noir
Blanc
Rouge
2. Après avoir branché les câbles sans trop
les tendre, sécurisez le câble de la télécom-
mande, le câble d'interconnexion et le câble
d'alimentation avec des serre-câbles.
Fig. 59
Serre-câble
3. Etanchez le passage de câble ou les autres
espaces avec de la pâte d'étanchéité pour
éviter la condensation et empêcher les in-
sectes de pénétrer dans le boîtier électrique.
4. Remontez le couvercle du boîtier électrique.
I ATTENTION
Veillez à ne pas réaliser le câblage de la télé-
commande en parallèle avec le câble de l'in-
terconnexion unité intérieure/unité extérieure,
ou avec celui de l'alimentation de l'installation.
Cela pourrait entraîner une mauvaise trans-
mission des opérations.
41 NI 923 363 #
Télécommande
filaire
*Câble de la Terre
Câble d'interconnexion
(vers l'unité extérieure)
Mastic
Câble de la télécommande
filaire
Collier (Moyen)
(Accessoire)
Boîtier électrique
