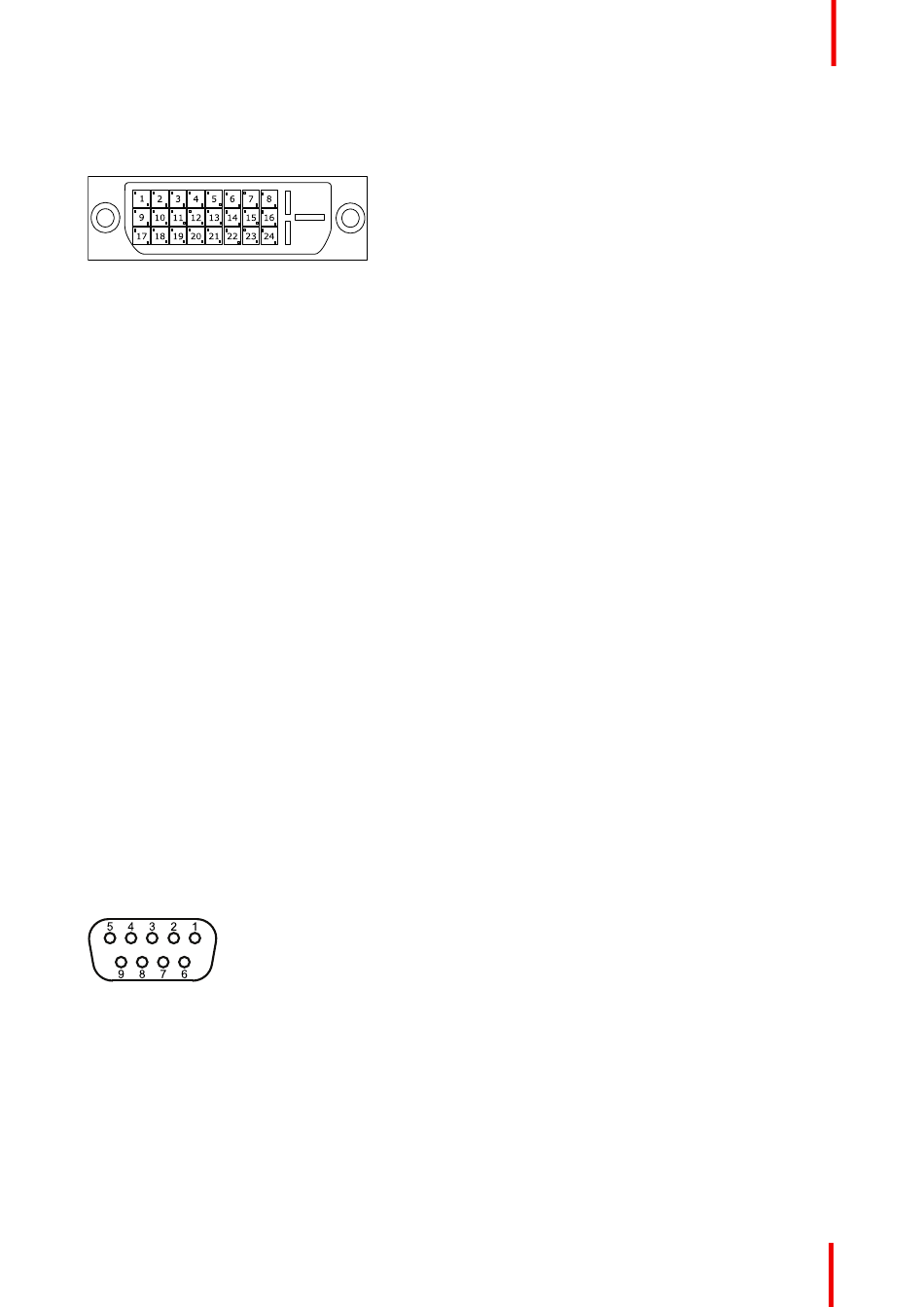

2.4.2 Connecteur DVI–4
Vue d'ensemble
Image 2-5
Bro- Fonction
che
1 D2_Rx- (T.M.D.S.)
2 D2_Rx+ (T.M.D.S.)
3 Masse (blindage données 2)
4 D4_RX- (T.M.D.S.)
5 D4_RX+ (T.M.D.S.)
6 SCL (pour DDC)
7 SDA (pour DDC)
8 N.C.
9 D1_Rx- (T.M.D.S.)
10 D1_Rx+ (T.M.D.S.)
11 Masse (blindage données 1)
12 D3_RX- (T.M.D.S.)
13 D3_RX+ (T.M.D.S)
14 +5 V en entrée (depuis le système source vidéo)
15 Masse
16 +5 V pour alimentation des extensions DVI
17 D0_Rx- (T.M.D.S.)
18 D0_Rx+ (T.M.D.S.)
19 Masse (blindage données 0)
20 D5_RX- (T.M.D.S.)
21 D5_RX+ (T.M.D.S.)
22 Masse (blindage horloge)
23 CK_Rx+ (T.M.D.S.)
24 CK_Rx- (T.M.D.S.)

2.4.3 Connecteur RS232

Vue d'ensemble
Image 2-6
Bro- Fonction
che
1 Non connecté
2 Rx (piloté par l'hôte)
3 Tx (piloté par l'écran)
4 Non connecté
5 Masse
6 Non connecté
7 Non connecté
Éléments, commandes et connecteurs
