Caractéristiques - D+H KA 66-TW Notice Originale

AVERTISSEMENT
Lire tous les avertissements de sécurité, les
instructions, les illustrations et les spécifications
fournis avec cet produit.
Ne pas suivre les instructions énumérées ci-
dessous peut provoquer un choc électrique, un
incendie et/ou une blessure sérieuse.
Conserver tous les avertissements et toutes les
instructions pour pouvoir s'y reporter
ultérieurement.
Consignes de sécurité
Très basse tension de sécurité 24 V DC !
Ne pas raccorder directement au secteur !
- Seul un électricien qualifié est autorisé à procéder
a u raccordement
- Risque d'écrasement des doigts dans la zone
a ccessible par les mains
- Tenir les personnes à l'écart de la zone de
m ouvement de la motorisation
- Tenir les enfants à l'écart de la commande
- Uniquement placer la motorisation dans une pièce sèche
- Uniquement pour montage à l'intérieur
- Employer un capteur de pluie en cas de risques de
p luie (par ex. lorsque le système est placé sur des
coupoles de toit ou des fenêtres de toit)
- Ce produit ne peut pas être utilisé dans les
b ouchons fournis avec les kits de consoles
- Uniquement utiliser des pièces d'origine D+H non
m odifiées
- Respecter la notice de montage du kit de console
Respecter les indications figurant sur l'étiquette
de sécurité rouge fournie !
Etendue de livraison
Motorisation avec câble silicone de 2,5 m. En
fonction du type de fenêtre, avec différentes kits de
console.
10/20 KA 66-TW
Utilisation conforme
- Motorisation à chaîne pour l'ouverture et la fermeture
électromotorisées de large fenêtres et de vantaux
dans les façades et les toits.
- D'apés VdS la charge maximale par chaine en poussée
= 600 mm en tension = 1000 mm
- Tension de service 24 V DC
- Intégrable dans les ouvertures de systèmes d'extraction
de fumées, D+H Euro-RWA selon DIN EN 12101-2,
et utilisable pour la ventilation quotidienne de pièces
- Uniquement pour montage à l'intérieur
Caractéristiques
- Électronique de synchronisation pilotée par
microprocesseur BSY+ pour un fonctionnement
synchronisé sûr et précis
- Programmation individuelle à l'aide du logiciel SCS
- Fonction EFC-Highspeed (fonctionnement rapide
en ouverture)
- Système de sécurité sur l'arête de fermeture principale
- Exécution droite ou gauche de l'alimentation en
courant (Uniquement dans la version standard)
- Relâchement de la contrainte sur joints après la fermeture

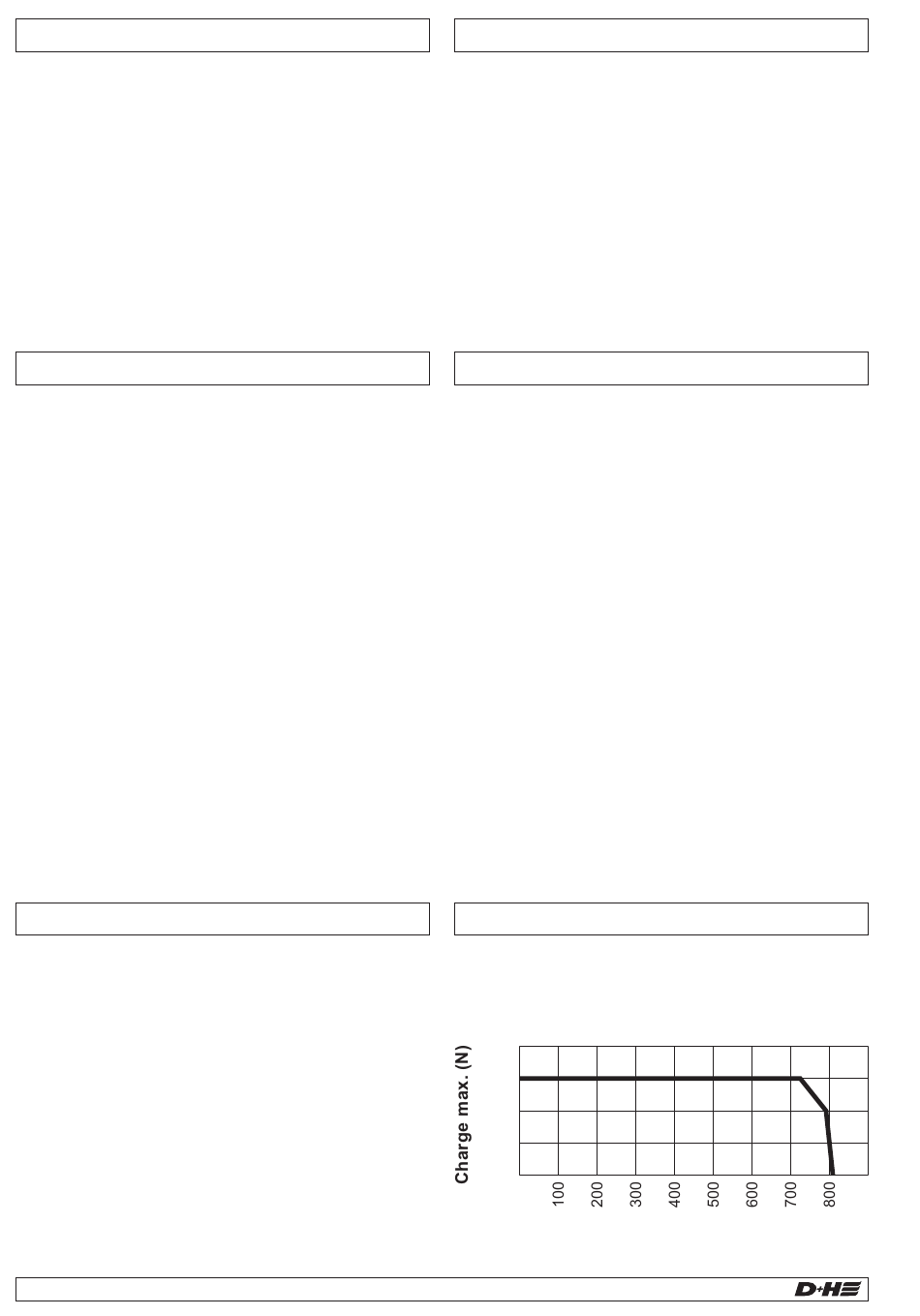

Charge de pression
Respecter la charge de pression de la chaîne !
La charge de pression maximale par chaîne ne
correspond pas automatiquement à la force de
pression maximale de la motorisation !
400
300
200
100
0
Français
Course (mm)
99.823.90 2.6/10/18
