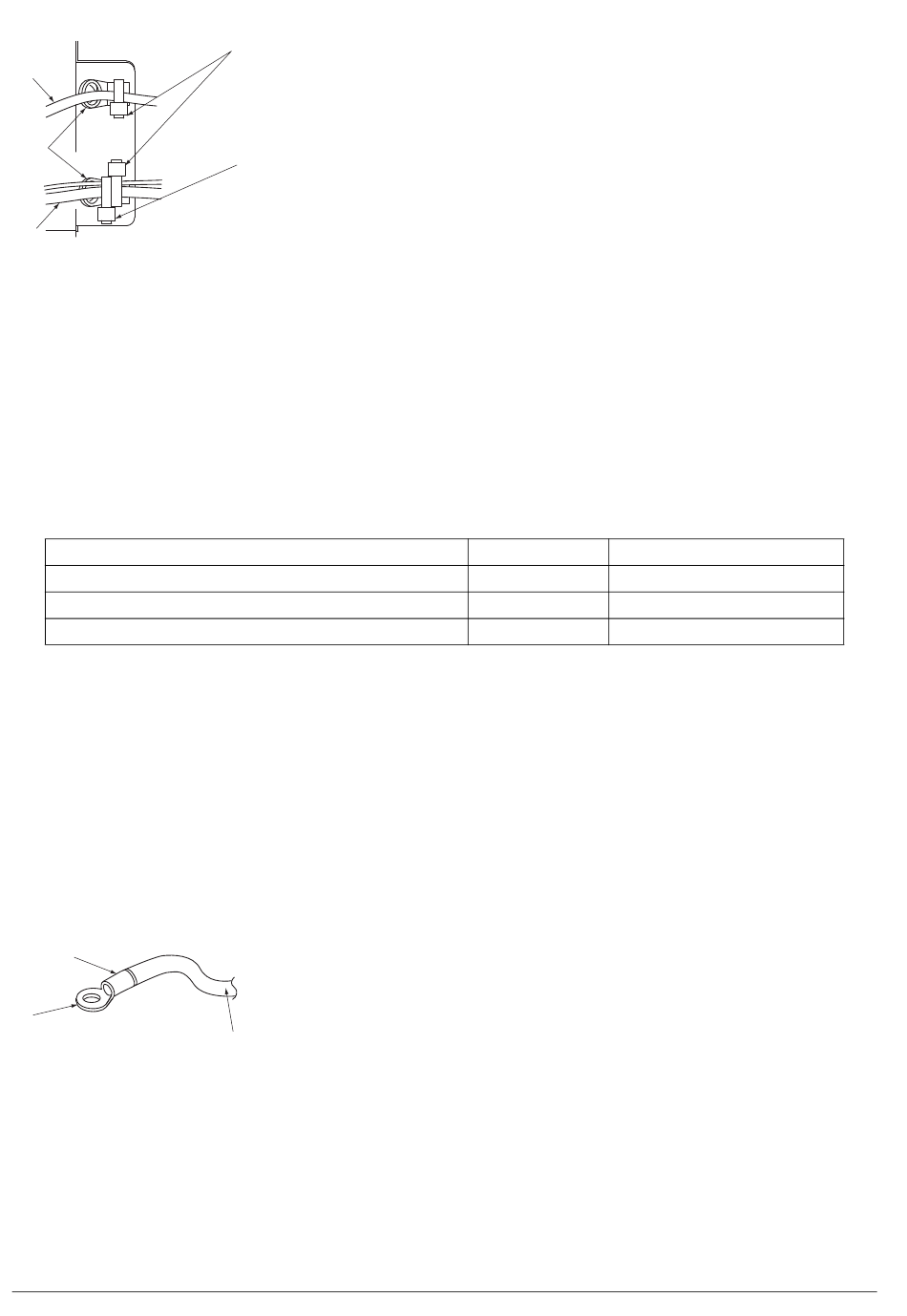

Figure 28
1
2
3
(1) Fixez la fixation de sorte qu'elle soit orientée face au côté introduction du câblage.
(2) Utilisez le collier pour fixer le câblage sur la fixation de sorte que le câblage n'exerce aucune tension
supplémentaire sur le bloc de connexion de borne.
(3) Regroupez le collier pour éviter le défaut d'alignement du câblage entre les unités et le câblage de terre
sur le côté bornier de manière à le fixer fermement au collier de fixation.
Observez les notes mentionnées ci-dessous lors du câblage aux bornes.
Couple de serrage pour les vis de bornes.
• Utilisez un tournevis approprié pour serrer les vis du bornier. Si la lame du tournevis est trop petite, la tête
de vis peut s'abîmer et la vis ne pourra pas être serrée convenablement.
• Si les vis de bornes sont trop serrées, elles peuvent s'abîmer.
• Reportez-vous au tableau ci-dessous pour le couple des vis de bornes.
Bornier du contrôleur distant (2P)
Bornier d'alimentation (3P)
Borne de terre
Précautions à prendre pour le câblage d'alimentation électrique
Utilisez des bornes rétractables rondes pour le raccordement au bornier d'alimentation.
Au cas où elle ne peut pas être utilisée pour des raisons incontournables, veillez à respecter les
instructions suivantes.
(Voir Fig. 29)
• Ne connectez pas des câbles d'épaisseurs différentes à la borne d'alimentation. (Une connexion desserrée
peut entraîner une surchauffe.) (Voir Fig. 30)
• Lors de la connexion de câbles de même section, raccordez-les comme indiqué dans la Fig. 30.
• Lors du câblage, veillez à utiliser les câbles prévus, à effectuer les connexions complètes et à fixer les
câbles pour qu'aucune force externe ne soit appliquée sur les bornes.
Figure 29
1
2
Français
4
1
Câble du contrôleur à distance
2
Fixation (11) (accessoire), vis M4 (12) (accessoire)
3
Câblage entre les unités
4
Collier (4) (accessoire)
4
Borne
1
Attachez le manchon isolant
2
Borne sertissable ronde
3
Câblage électrique
3
Taille
Couple de serrage
M3,5
0,79 - 0,97 N•m
M4
1,18 - 1,44 N•m
M4
1,18 - 1,44 N•m
22
