7. TRAVAUX SUR LA TUYAUTERIE DE PURGE
(1) Réalisez la tuyauterie de purge.
• Veillez à ce que la tuyauterie offre une purge adéquate.
• Vous pouvez choisir de faire sortir la tuyauterie de purge par l'arrière droit, la droite, l'arrière gauche ou la
gauche. Pour les situations orientées vers l'arrière droit et la droite, reportez-vous à la Fig. 15; pour les
situations orientées vers l'arrière gauche et la gauche, reportez-vous à la Fig. 18.

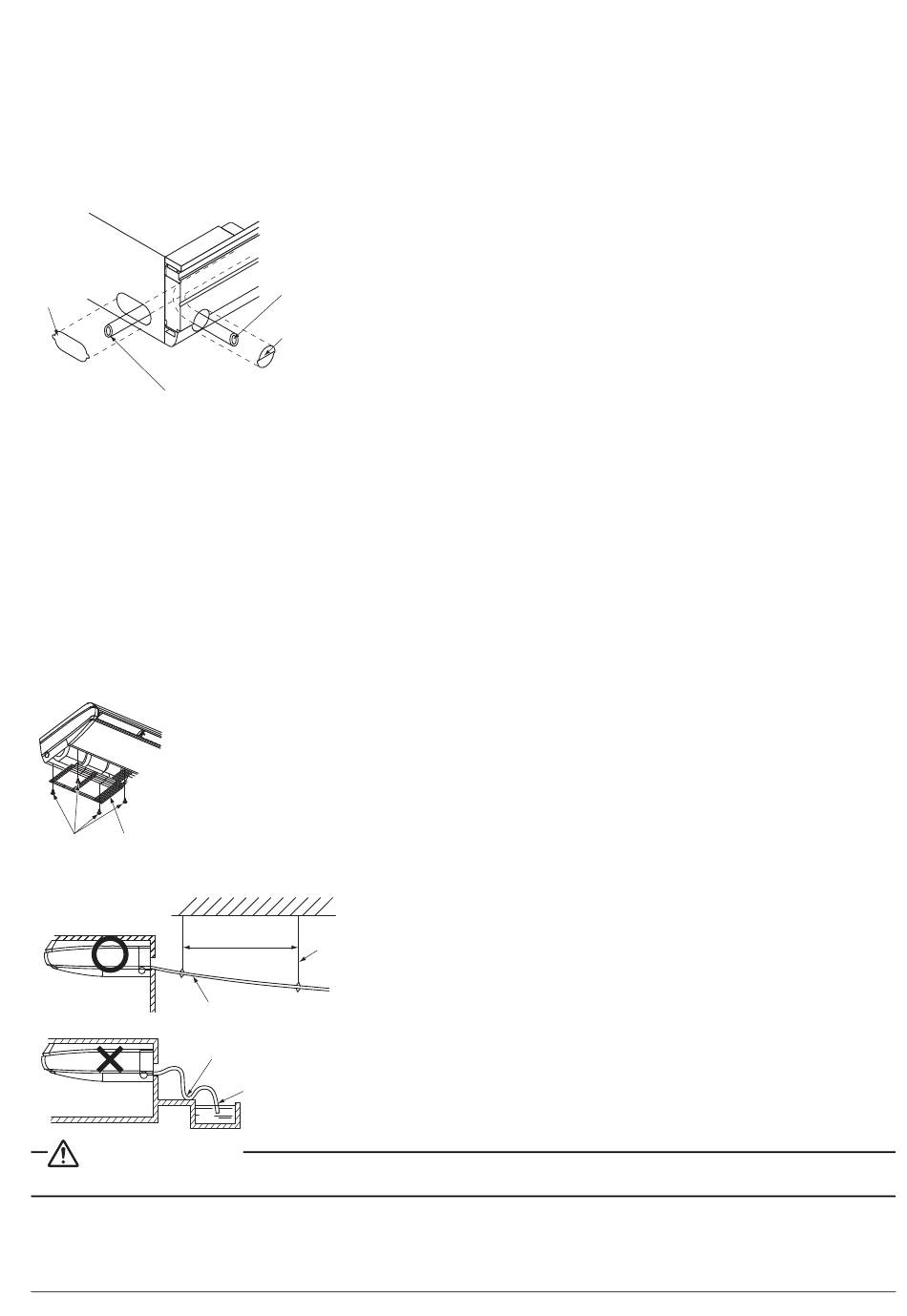

Figure 18
1
4
• Lors de la pose de la tuyauterie orientée vers la gauche, déplacez la butée en caoutchouc et l'isolation qui
sont fixées au trou de connexion de tuyau de purge du côté gauche de l'unité intérieure sur le trou de
connexion de tuyau de purge du côté droit.
Lors de cette opération, insérez à fond la butée en caoutchouc afin d'éviter une fuite d'eau.
Après la pose du flexible de purge, fixez le filet de protection en inversant les étapes suivies pour l'enlever.
(Voir Fig. 19)
• Assurez-vous que le diamètre du tuyau est le même ou supérieur à la tuyauterie de branchement.
(tuyau en chlorure de vinyle, diamètre nominal 20 mm, diamètre extérieur 26 mm)
• Assurez-vous que la tuyauterie est courte, a au moins une pente de 1/100 et peut empêcher la formation
de poches d'air.
(Voir Fig. 20)
Figure 19
1
2
2
1
Figure 20
3
MISE EN GARDE
L'accumulation d'eau dans la tuyauterie de purge peut provoquer le colmatage du drain.
17
1
Pièce amovible (plaque métallique) côté arrière
2
Tuyauterie de purge orientée vers l'arrière à gauche
3
Pièce amovible du panneau décoratif gauche
2
4
Tuyauterie de purge orientée vers la gauche
3
Vis de fixation de filet de protection
Filet de protection
1 - 1.5 m
2
1
O
4
5
1
Pente vers le bas d'au moins 1/100 ou plus
2
Pièces de soutien
3
Ne pas soulever
4
Veillez à ce qu'il n'y ait pas de mou
5
Assurez-vous qu'il n'est pas dans l'eau
Bon
X
Mauvais
