• Veillez à utiliser le flexible de purge inclus (1) et le collier métallique (2).
De même, insérez le flexible de purge complètement dans le raccord de purge, puis fixez le support de
collier à l'intérieur sur la pointe insérée du flexible de purge. (Voir Fig. 21, 22)
(Installez le collier métallique (2) comme illustré de sorte que la section de serrage soit à environ 45 degrés
d'angle.) (Ne laissez pas le raccord de purge entrer en contact avec le flexible de purge. S'ils se touchent,
les opérations de maintenance ne pourront pas être effectuées pour l'échangeur thermique, etc.)
• Repliez l'extrémité du collier métallique (2) de sorte que le joint d'étanchéité ne gonfle pas. (Voir Fig. 22)
• Lors de l'isolation, enroulez le gros joint d'étanchéité (8) fourni en commençant par la base du collier
métallique (2) et du flexible de purge (1) dans le sens de la flèche. (Voir Fig. 21, 22)

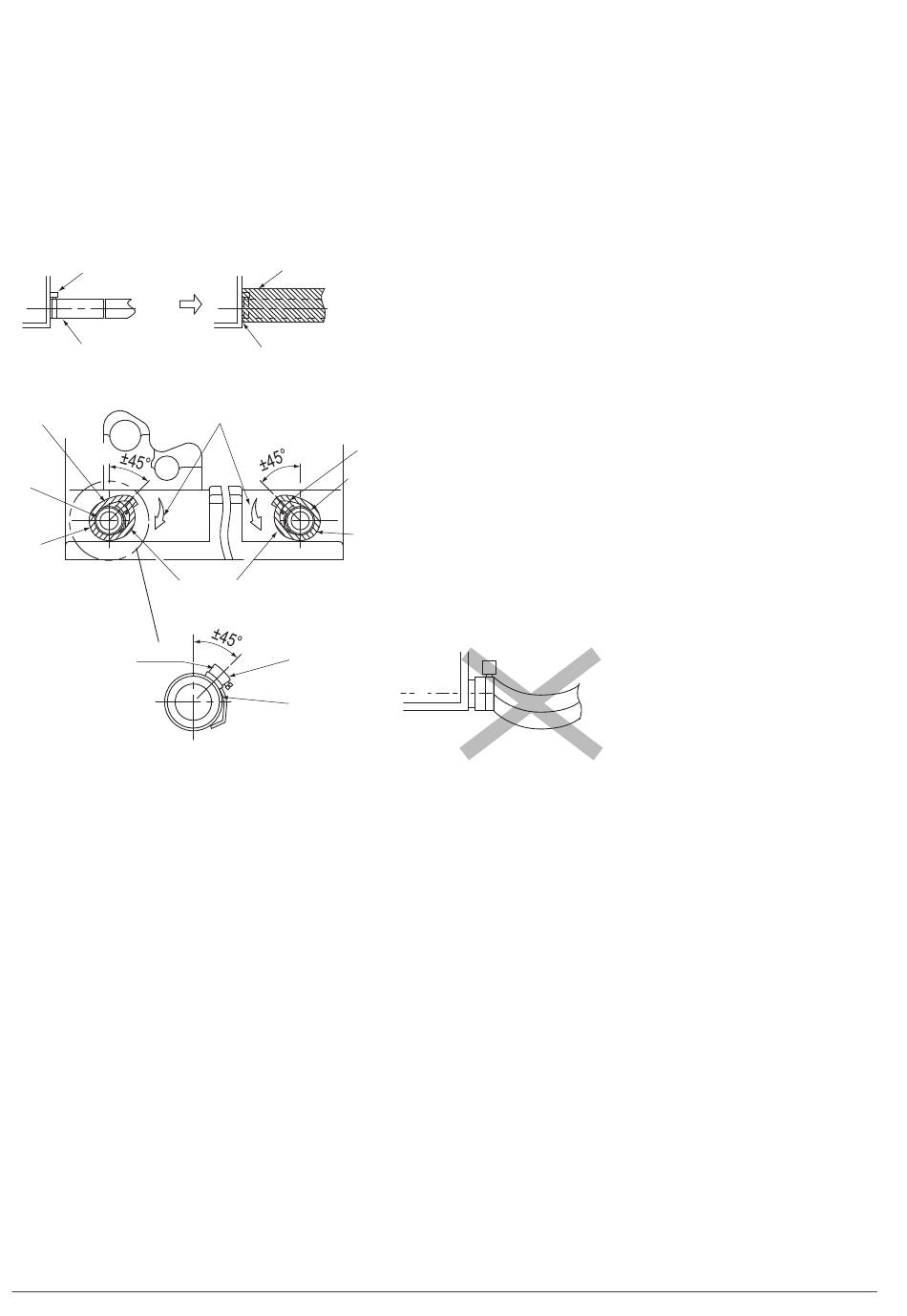

Figure 21
1
2
Figure 22
1
2
3
<A>
5
6
• Veillez à isoler tous les tuyaux de purge passant à l'intérieur.
• Ne laissez pas de mou s'accumuler dans le flexible de purge à l'intérieur de l'unité intérieure. (Voir Fig. 23)
(Du mou dans le flexible de purge peut provoquer la rupture de la grille d'aspiration.) (Du mou dans le
flexible de purge peut provoquer du bruit, comme par ex. des gargouillements.)
• Placez le raccord de maintien à des intervalles de 1 à 1,5 m sans permettre de mou dans la tuyauterie.
(Voir Fig. 20)
Obturez les éventuels creux dans la tuyauterie de purge à l'aide de mastic et de matériau d'isolation
(non fourni) pour éviter la pénétration de poussière dans l'unité intérieure.
Toutefois, avant de faire passer la tuyauterie et le câblage du contrôleur distant par le même trou,
achevez "TRAVAUX DE CÂBLAGE ÉLECTRIQUE", puis comblez le creux entre le couvercle de
pénétration et la tuyauterie.
Français
3
1
2
3
4
4
4
1
2
3
<B>
5
1
2
Collier métallique (2) (accessoire)
Flexible de purge (1) (accessoire)
Joint d'étanchéité (8) (accessoire)
Pour éviter la condensation, ne laissez pas de creux.
1 Collier métallique (2) (accessoire)
2 Flexible de purge (1) (accessoire)
3 Joint d'étanchéité (8) (accessoire)
4 Sens d'enroulement du joint d'étanchéité
5 Sens d'insertion du tournevis
6 Zone de serrage
<A> Orientée vers l'arrière droit ou la droite
<B> Orientée vers l'arrière gauche ou la gauche
Figure 23
