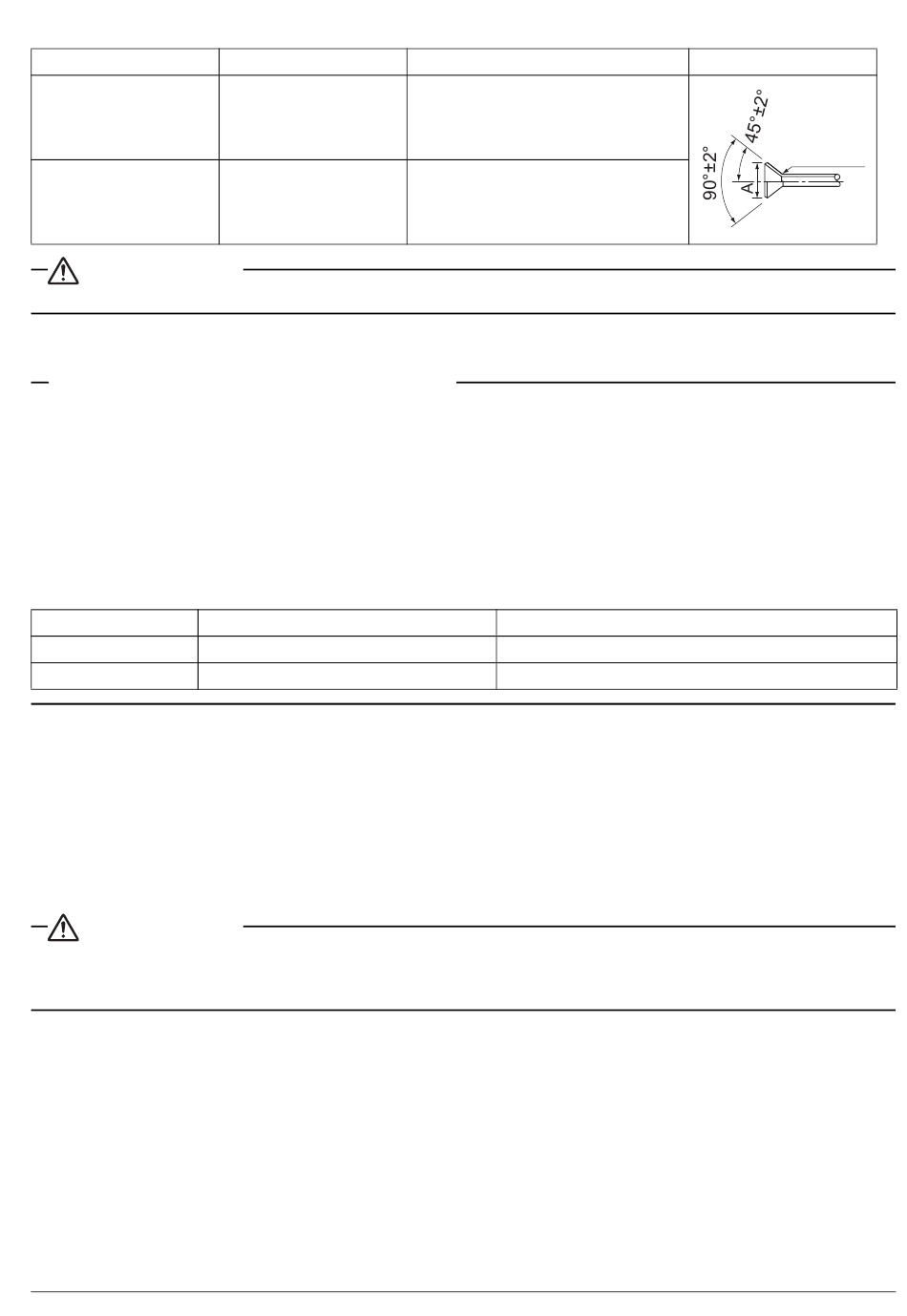

Tableau 2
Taille des tuyaux
Ø9,5 (3/8")
Ø15,9 (5/8")
MISE EN GARDE
Veillez à ne pas endommager la partie évasée.
• Reportez-vous au Tableau 2 pour déterminer le couple de serrage approprié.
Non recommandé, sauf en cas d'urgence
Utilisez une clé dynamométrique, mais s'il est obligatoire d'installer l'unité sans clé dynamométrique, suivez
la méthode d'installation mentionnée ci-dessous.
Une fois que le travail est terminé, assurez-vous qu'il n'y a plus de fuite de gaz.
En continuant à serrer l'écrou évasé avec une clé, il arrive un moment où le couple de serrage augmente
soudainement. A partir de cette position, serrez davantage l'écrou évasé selon l'angle illustré ci-dessous:
Si les instructions de serrage ne sont pas suivies (serrage incomplet), il y a un risque de fuite de réfrigérant
(fuite lente) et de dysfonctionnement de l'appareil (il ne refroidit pas ou réchauffe pas suffisamment).
Taille des tuyaux
Ø9,5 (3/8")
Ø15,9 (5/8")
• Veillez absolument à exécuter les travaux d'isolation thermique sur la partie raccordement du tuyau après
avoir vérifié les fuites de gaz en étudiant méticuleusement la figure suivante et en utilisant le matériau
d'isolation thermique fourni pour monter (6) et (7). (Attachez les deux extrémités avec les colliers (4).)
(Voir Fig. 12)
• Enroulez le matériau d'isolation (petit) (9) autour de l'isolation pour le montage (6) uniquement côté
tuyauterie de gaz.
(Voir Fig. 12)
• Orientez le matériel d'isolation pour monter (6) et (7) tout en l'orientant vers le haut.
MISE EN GARDE
Veillez à isoler la tuyauterie locale sur toute la longueur vers la connexion des tuyaux à l'intérieur de l'unité.
(Toute canalisation exposée est susceptible de provoquer de la condensation ou des brûlures si on la
touche.)
13
Couple de serrage
32,7-39,9 N·m
61,8-75,4 N·m
Angle de serrage supplémentaire
60 à 90 degrés
30 à 60 degrés
Dimensions d'évasement A (mm)
12,8-13,2
19,3-19,7
Longueur de bras d'outil recommandée
Evasement
R0.4-0.8
Env. 200 mm
Env. 300 mm
Français
