EURORACK UB1222FX-PRO Manuel d'utilisation
2.4 Egaliseur graphique 7 bandes
+12
+6
0
– 6
–12
63
160
400
1k
2.5k
6.3k
FBQ FEEDBACK
MAIN MIX
DETECTION
MONITOR

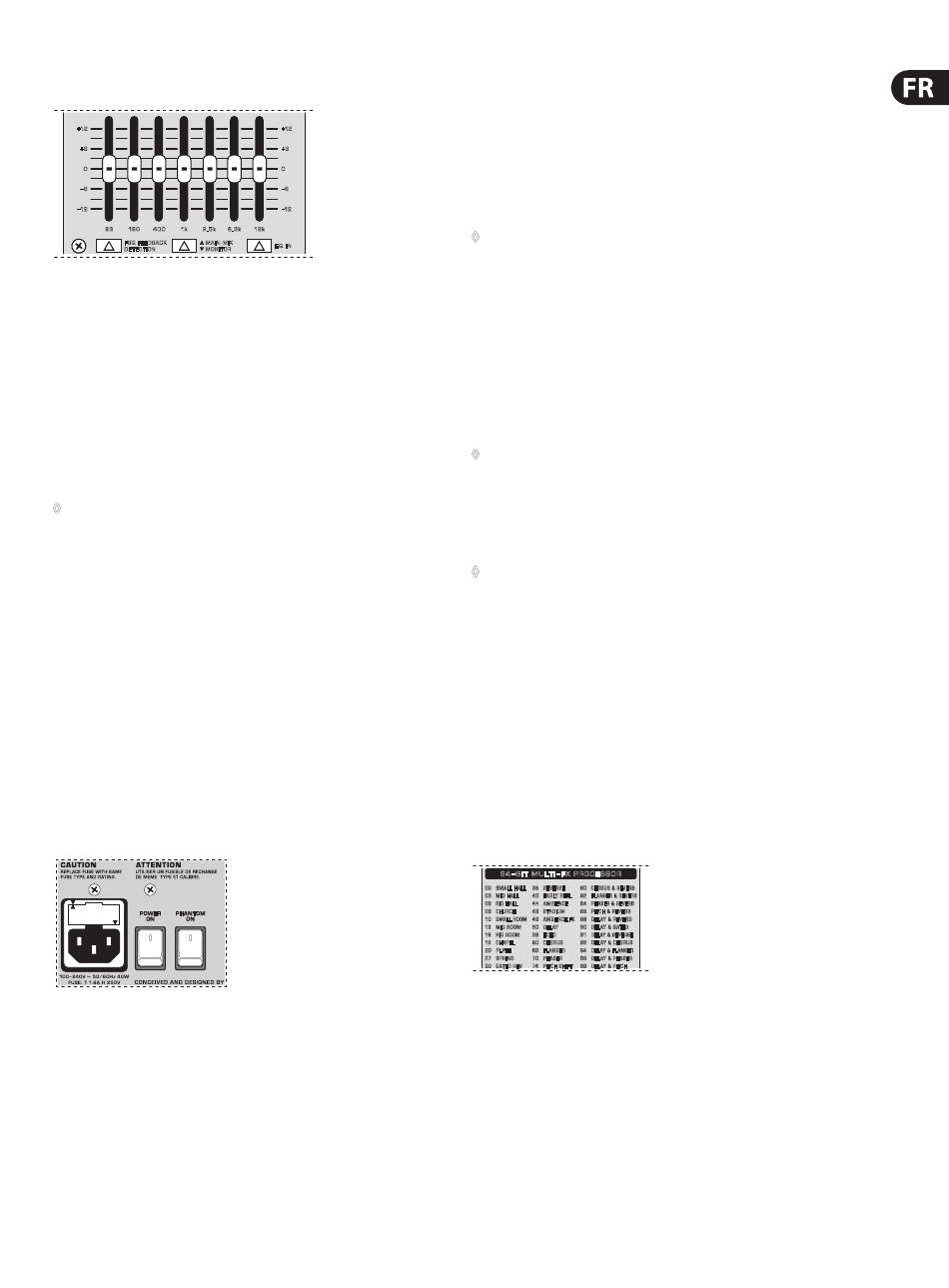

Fig. 2.15 : L'égaliseur graphique stéréo
L'égaliseur graphique de la console peut par exemple vous servir à corriger le son
en fonction de l'acoustique du lieu.
DETECTION DE LARSENS FBQ
Cette touche active le système FBQ de détection de larsens. Cette fonction
utilise les LED de l'égaliseur graphique : la LED des faders dont la bande de
fréquences contient une fréquence d'accrochage brille plus intensément que les
autres. Dans ce cas, réduisez le niveau de la bande concernée pour empêcher la
formation de larsens. Pour pouvoir utiliser cette fonction, l'égaliseur graphique
stéréo doit être activé.
◊
Les larsens ne peuvent apparaître que si au moins l'un des canaux
micro est ouvert !
Les larsens se forment le plus souvent dans le système de retours de scène du fait
de sa proximité par rapport aux micros. Nous vous conseillons donc d'assigner le
système FBQ de détection de larsens aux retours (voir MAIN MIX/MONITOR).
EQ IN
Cette touche active l'égaliseur graphique. Les LED des faders de l'égaliseur
s'allument dès que ce dernier est en fonction.
MAIN MIX/MONITOR
L'égaliseur stéréo traite le bus général Main Mix lorsque cette touche est relâchée.
Dans ce cas, l'égaliseur graphique ne traite pas le circuit des retours.
Enfoncez cette touche pour que l'égaliseur graphique traite le circuit des retours
(mono). Le bus général Main Mix n'est dans ce cas pas égalisé.
2.5 Panneau arrière de l'UB1222FX-PRO
Fig. 2.16 : L'alimentation et le fusible
PORTE-FUSIBLE / EMBASE IEC
On effectue la liaison avec la tension secteur via l'embase IEC standard et le
cordon d'alimentation fourni. Ils sont conformes aux normes de sécurité en
vigueur. En cas de remplacement de fusible, utilisez impérativement un fusible
de même type.
+12
+ 6
0
– 6
–12
16k
EQ IN
Commutateur POWER
Le commutateur POWER met la console sous tension. Vérifiez bien qu'il est en
position « Arrêt » avant de brancher la console sur la tension secteur.
Débranchez la console pour la désolidariser totalement de la tension secteur !
Avant d'utiliser la console, assurez-vous que sa prise est facile d'accès. Si vous
montez la console dans un rack, faites en sorte qu'elle puisse être mise aisément
hors service via un interrupteur ou une prise électrique.
◊
Attention : le commutateur POWER ne désolidariser pas totalement la
console de la tension secteur. Débranchez la console du secteur avant
de la laisser inutilisée pendant un long laps de temps.
Commutateur PHANTOM
Le commutateur PHANTOM active l'alimentation fantôme des entrées XLR,
ce que vous rappelle la LED rouge +48 V. Cette alimentation est nécessaire au
fonctionnement des micros électrostatiques. L'alimentation fantôme n'empêche
généralement pas l'utilisation de micros dynamiques, à condition qu'ils soient
symétriques. En cas de doutes, consultez la documentation fournie par le
fabricant de vos micros !
◊
Câblez tous les micros avant d'activer l'alimentation fantôme.
Ne câblez ou décâblez aucun micro alors que l'alimentation fantôme
est en service. Eteignez également les systèmes de sonorisation et de
retours avant d'activer l'alimentation fantôme. Une fois l'alimentation
fantôme activée, attendez environ une minute avant de régler les
niveaux d'entrée afin que le système se stabilise.
◊
Attention ! Ne raccordez jamais de liaison micro asymétrique
(broches 1 et 3 des connecteurs XLR reliées en pont) aux entrées micro
si vous souhaitez utiliser l'alimentation fantôme.
NUMERO DE SERIE
Prenez le temps de nous retourner le carte de garantie dûment remplie ou
d'enregistrer votre produit en ligne sur le site behringer.com dans les 14 jours
suivant la date d'achat, sans quoi vous perdrez tout droit aux prestations de
garantie. Le numéro de série se trouve sur le panneau arrière de la console.
3. Processeur D'effets Nume rique
et Fonction Surround XPQ
3.1 Processeur d'effets numérique
24 – BIT MULTI – F X PROCESSOR
00 SMALL HALL
36 REVERSE
80 CHORUS & REVERB
03 MID HALL
40 EARLY REFL
82 FLANGER & REVERB
06 BIG HALL
44 AMBIENCE
84 PHASER & REVERB
09 CHURCH
48 STADIUM
86 PITCH & REVERB
10 SMALL ROOM
49 AMBIENCE FX
88 DELAY & REVERB
13 MID ROOM
50 DELAY
90 DELAY & GATED
16 BIG ROOM
59 ECHO
91 DELAY & REVERSE
19 CHAPEL
60 CHORUS
92 DELAY & CHORUS
20 PLATE
66 FLANGER
94 DELAY & FLANGER
27 SPRING
70 PHASER
96 DELAY & PHASER
30 GATED REV
74 PITCH SHIFT
98 DELAY & PITCH
Fig. 3.1 : La liste des presets d'effet
PROCESSEUR D'EFFETS 24 BITS
Voici un récapitulatif de l'ensemble des presets du processeur d'effets. Ce module
délivre des effets standard de haute qualité tels que reverb, chorus, flanger et
écho ainsi que diverses combinaisons d'algorithmes. Le multi-effet interne
présente l'avantage de ne pas nécessiter de câblage, ce qui simplifie l'utilisation
et permet d'éviter la formation de boucles de masse et d'écarts de niveau.
Ces presets sont des effets d'auxiliaire classiques, autrement dit ils s'ajoutent au
signal brut. Ouvrez le potentiomètre FX TO MAIN pour régler le mélange entre
signal original et signal d'effet.
