EURORACK UB1222FX-PRO Manuel d'utilisation
FX
Le départ auxiliaire 2 (FX) est conçu pour alimenter des processeurs d'effets.
Il est donc post-fader.
Sur l'UB1222FX-PRO, le départ FX sert aussi à alimenter le processeur d'effets
interne. Pour que ce dernier reçoive un signal, le potentiomètre FX doit être
ouvert, la touche FX MUTE relâchée et le fader FX SEND ouvert.
2.1.4 Pan, mute et fader des canaux mono

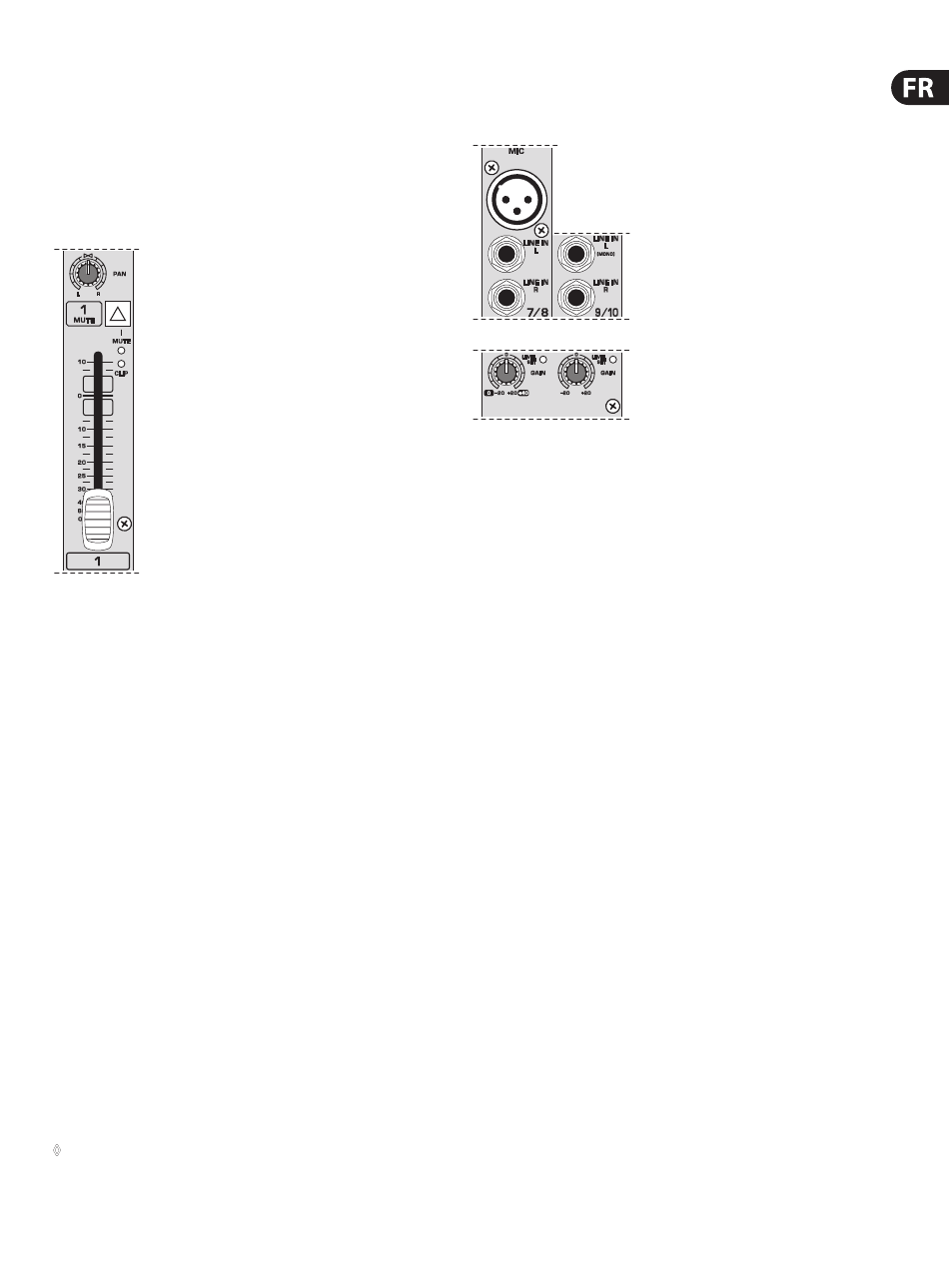

Fig. 2.4 : Le fader du canal et les éléments apparentés
PAN
Le potentiomètre PAN détermine la position du signal du canal au sein du champ
stéréo. Cette commande possède une énergie constante, autrement dit le signal
garde toujours le même niveau quelle que soit sa position dans l'image stéréo.
MUTE
La touche MUTE permet de couper le canal. Dans ce cas, le signal du canal n'est
plus présent dans le bus général Main Mix. En revanche, même lorsque le canal
est « muté », le signal reste présent dans les départs auxiliaires MON et FX.
LED MUTE
La LED MUTE signale que le canal est « muté ».
LED CLIP
La LED CLIP s'allume lorsque le niveau du signal dans le canal est trop élevé.
Dans ce cas, réduisez les fortes amplifications de fréquences réalisées avec
l'égaliseur du canal pour éviter l'apparition de distorsions. Par exemple,
pour accentuer les graves, on peut réduire le niveau des médiums et des aigus.
Si vous ne souhaitez pas modifier le réglage d'égaliseur, réduisez légèrement le
réglage du niveau d'entrée en fermant un peu le potentiomètre TRIM.
Si un processeur (un compresseur par exemple) est câblé en insert du canal,
contrôlez également que son niveau de sortie ne dépasse pas son niveau
d'entrée (0 dB).
Le fader du canal détermine le niveau du signal du canal dans le bus général
Main Mix.
◊
Attention : étant donné que l'auxiliaire FX alimentant le processeur
d'effets interne est post-fader, le canal du fader doit être ouvert pour
que le processeur soit alimenté par le signal !
2.2 Canaux stéréo
2.2.1 Entrées des canaux
Fig. 2.5 : L'entrée des canaux stéréo
Chaque canal stéréo possède deux entrées ligne sur jack pour les côtés gauche et
droit. Les canaux 9/10 et 11/12 peuvent aussi être utilisés en mono à condition de
n'utiliser que leur entrée gauche « L ».
Les canaux 5/6 et 7/8 possèdent également une entrée micro sur XLR symétrique
pouvant bénéficier de la tension +48 V de l'alimentation fantôme.
Les canaux stéréo disposent d'un potentiomètre TRIM permettant de régler leur
sensibilité d'entrée. Dans les canaux stéréo possédant aussi une entrée micro,
la commande TRIM dispose de deux échelles : comme dans les canaux mono,
l'échelle de 0 à +40 dB décrit l'amplification du signal micro alors que l'échelle
+20 à -20 dB décrit l'adaptation des entrées ligne par rapport au niveau de
la source.
Les deux entrées ligne des canaux stéréo peuvent être alimentées par des liaisons
symétriques ou asymétriques.
2.2.2 Egaliseur des canaux stéréo
L'égaliseur des canaux stéréo est évidemment stéréo. Ses caractéristiques sont
identiques à celles de l'égaliseur des canaux mono. Comparé à deux égaliseurs
mono, un égaliseur stéréo possède l'avantage de ne jamais présenter de
différence de réglage entre les deux côtés.
2.2.3 Départs auxiliaires des canaux stéréo
Les départs auxiliaires des canaux stéréo fonctionnent de la même façon que
ceux des canaux mono. Les départs auxiliaires étant toujours mono, le signal
des canaux stéréo est d'abord réduit en une somme mono avant d'attaquer le
départ auxiliaire.
2.2.4 Balance, mute et fader des canaux stéréo
BAL
Le potentiomètre BAL (pour BALANCE) correspond à la commande PAN des canaux
mono. Il détermine la part relative des signaux gauche et droit du canal avant
qu'ils ne soient routés sur les côtés gauche et droit du bus général Main Mix.
La touche MUTE, la LED MUTE, la LED CLIP et le fader des canaux stéréo
fonctionnent comme ceux des canaux mono.
