14
EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Manuel d'utilisation
3. Egaliseur Graphique 9 Bandes
(UB1832FX-PRO Exclusivement)

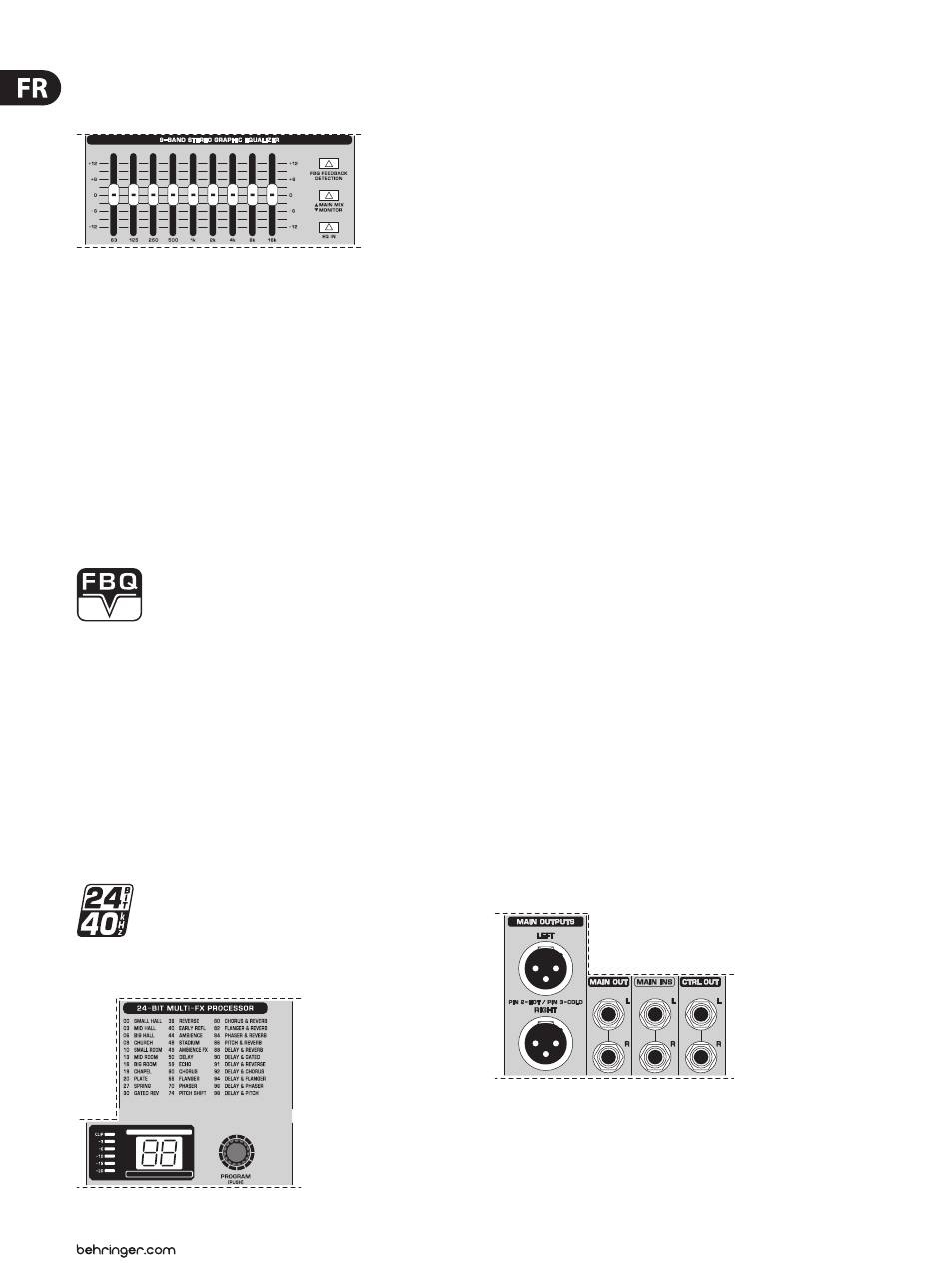

Fig. 3.1 : Egaliseur graphique stéréo de la UB1832FX-PRO
L'égaliseur graphique stéréo permet d'adapter le rendu sonore général à
l'acoustique de chaque lieu.
EQUALIZER
Cette touche met l'égaliseur graphique en fonction.
MAIN MIX/MONITOR
L'égaliseur graphique stéréo traite exclusivement le signal du bus principal
Main Mix lorsque cette touche est relâchée.
On assigne l'égaliseur au circuit retours (mono) en enfonçant la touche
MAIN MIX/MONITOR.
DETECTION DE LARSENS FBQ
Cette touche active le système FBQ de détection de larsens.
Cette fonction utilise les LED de l'égaliseur graphique : la LED
des faders dont la bande de fréquences contient une fréquence
d'accrochage brille plus intensément que les autres. Dans ce cas,
réduisez le niveau de la bande concernée pour empêcher la formation de larsens.
Pour pouvoir utiliser cette fonction, l'égaliseur graphique stéréo doit être activé.
◊
Les larsens ne peuvent apparaître que si au moins l'un des canaux
micro est ouvert !
Les larsens se forment le plus souvent dans le système de retours de scène du fait
de sa proximité par rapport aux micros. Nous vous conseillons donc d'assigner le
système FBQ de détection de larsens aux retours (voir MAIN MIX/MONITOR).
4. Processeur d'effets Numerique
PROCESSEUR D'EFFETS 24 BITS
Voici un récapitulatif de l'ensemble des presets du processeur
d'effets. Ce module délivre des effets standard de haute qualité tels
que reverb, chorus, flanger et écho ainsi que diverses combinaisons
d'algorithmes. Le réglage du niveau d'entrée du processeur d'effets
est particulièrement simple grâce au départ auxiliaire Send FX des canaux et au
réglage de niveau général du départ Master Send FX.
24–BIT DUAL ENGINE DSP
24–BIT A/D & D/A CONVERTER
LEVEL
Fig. 4.1 : Module d'effets numérique
UB1832FX-PRO
All Models
Le processeur d'effets stéréo intégré présente l'avantage de ne pas devoir être
câblé, ce qui supprime les risques de boucles de masse ou de différences de
niveau et vous fait profiter d'une prise en main simple.
Ces presets regroupent des effets d'auxiliaire classiques. Lorsque vous ouvrez le
potentiomètre STEREO AUX RETURN FX, vous mélangez le signal d'effet avec le
signal des canaux (signal brut). On contrôle la part respective de chacun dans le
résultat final grâce aux faders et au potentiomètre STEREO AUX RETURN FX.
FX OUT
Le module d'effets des UB2222FX-PRO et UB2442FX-PRO possède une sortie
stéréo asymétrique séparée (pointe = signal gauche, bague = signal droit,
corps = masse/blindage). Vous pouvez ainsi par exemple enregistrer la
Reverb appliquée à une piste de voix en même temps que la piste de voix
brute, puis déterminer au mixage la part de la piste d'effet par rapport au
signal original.
◊
Sur la UB2442FX-PRO, la sortie d'effet est située sur le panneau arrière
de la console alors qu'elle est logée à côté des départs auxiliaires de la
face supérieure sur la UB2222FX-PRO.
FX FOOTSW
Cette sortie pour pédale marche/arrêt permet de mettre le module d'effets en ou
hors fonction. Un point lumineux apparaît au bas de l'afficheur lorsque le module
a été désactivé via la pédale.
◊
Vous trouverez une illustration du câblage correct de la pédale marche/
arrêt au chapitre 6.2.
LEVEL
L'afficheur de niveaux à LED du module d'effets doit indiquer un niveau suffisant.
Veillez à ce que la LED Clip ne s'allume que sur les crêtes du signal. Si elle reste
plus longtemps allumée, le module d'effets est en surcharge et engendre
des saturations.
PROGRAM
On choisit un programme d'effet en tournant la commande PROGRAM.
L'afficheur indique en clignotant le numéro de la preset sélectionnée. Pour la
charger, validez votre choix en appuyant sur PROGRAM. L'affichage devient alors
fixe. On peut aussi valider la sélection via la pédale.
5. Connecteurs du Panneau Arriere
5.1 Sorties main mix et control room, inserts
Fig. 5.1 : Sorties Main Mix et Control Room, inserts
UB2442FX-PRO
