1. Ligue o microfone por meio de um cabo blindado a
uma entrada de microfone com alimentação fantas-
ma.
2. Se a alimentação fantasma da sua mesa de mixagem
for comutável, ligue-a (leia o manual da sua mesa de
mixagem).
O microfone recebe a corrente diretamente da ali-
mentação fantasma.
Se a sua mesa de mixagem não possuir alimentação fan-
tasma, ligue um alimentador fantasma entre a entrada de
microfone e o adaptador de alimentação fantasma DPA.
Recomendamos os alimentadores opcionais da AKG dos
tipos B 18, N 62 E e N 66 E.
É possível, porém, mandar completar as entradas de
microfone por uma alimentação fantasma conforme a
DIN 45596 por um técnico qualificado. Tal norma
prescreve uma tensão positiva de 12, 24, ou 48 Volt nos
condutores áudio em relação à blindagem do cabo.
4 Montagem e ligação
4.3.3 Ligação de
áudio
4.4 Conexão a
entradas sem
alimentação
fantasma
4.4.1 Entradas
balanceadas

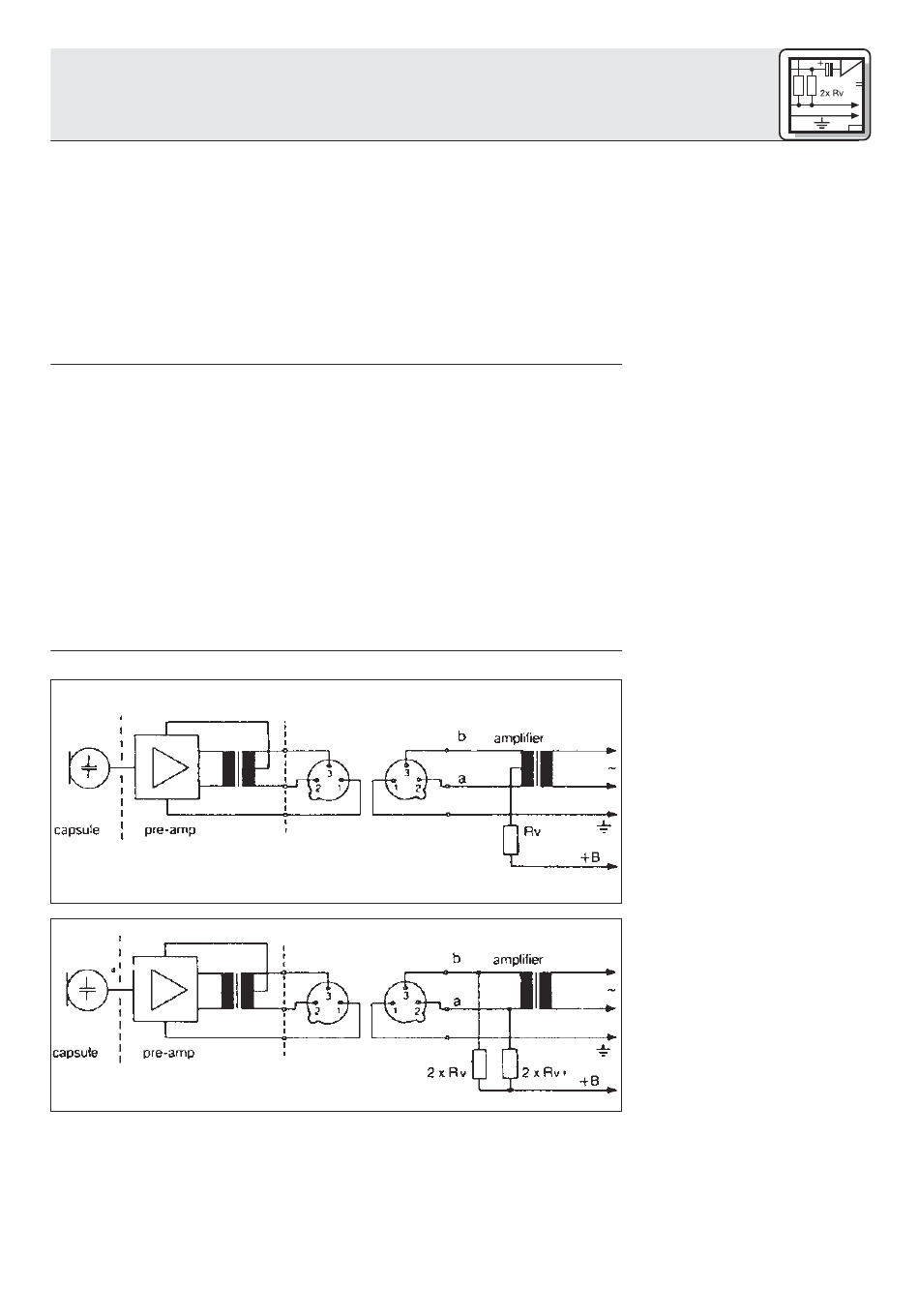

Fig. 4: Circuito com
transformador de
entrada com ligação
no meio (isolado da
terra)
Fig. 5: Circuito com
transformador sem
ligação no meio
(isolado da terra)
