Commande du poste – éléments de commande

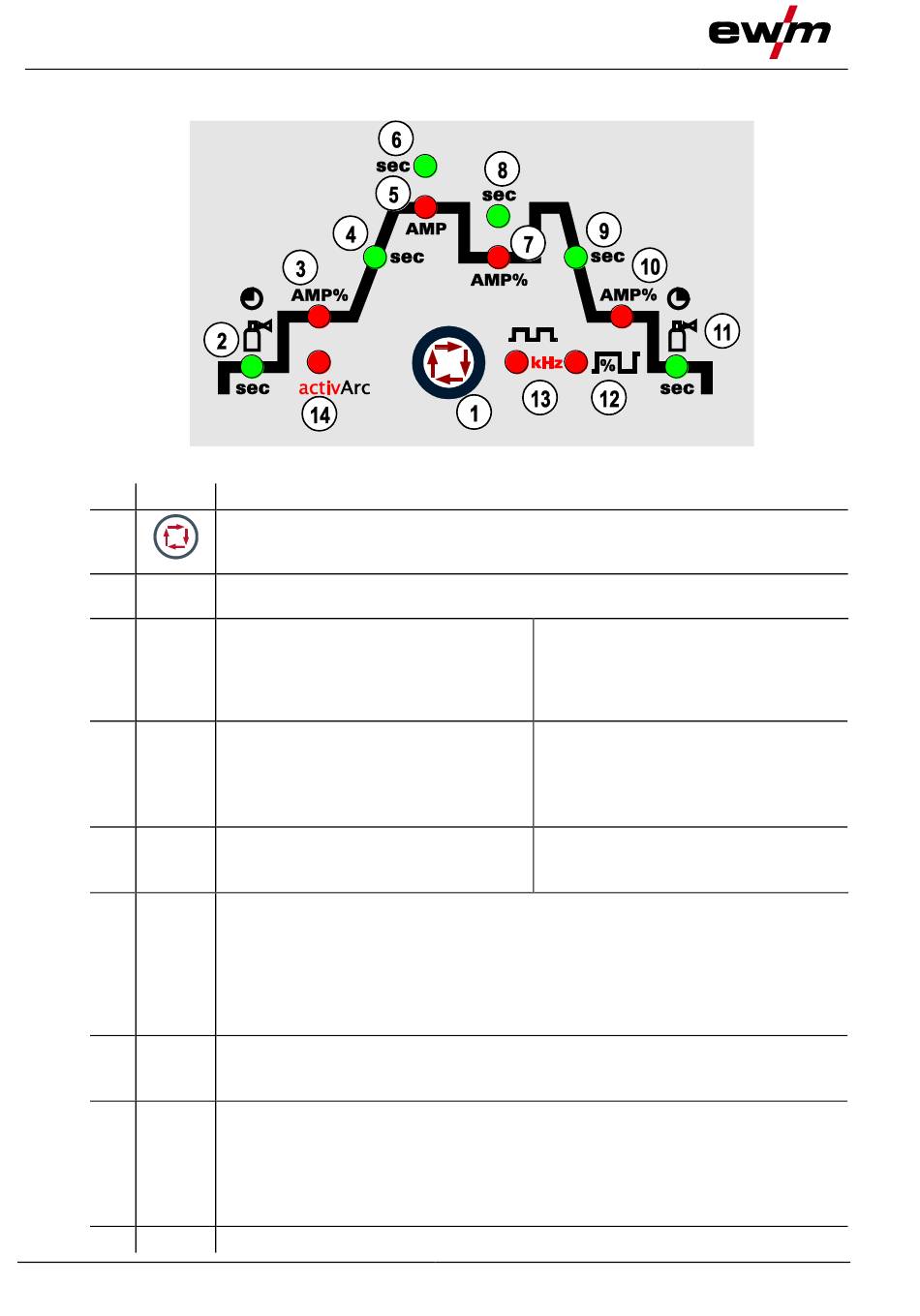

4.3.1 Séquence de fonctionnement
Pos. Symbole Description
1
sec
2
3 AMP%
4 sec
5 AMP
6 sec
7 AMP%
8 sec
9 sec
22
0
Touche Sélection paramètre de soudage
Ce bouton vous permet de choisir les paramètres de soudage en fonction du procédé
de soudage et du mode utilisés.
Délai de pré-gaz (TIG)
Plage de réglage absolu 0,0s – 20,0s; progression de 0,1s.
Courant initial (TIG)
proportionnel au courant principal.
Plage de réglage 1 % - 200 %; progression
1 %. Pas d'impulsions au cours de la
phase de courant initial.
Délai de pente de montée (TIG)
Plages de réglage : 0,00 s à 20,0 s
(progression 0,1 s).
Le délai de pente de montée peut être
réglé soit pour 2 temps soit pour 4 temps.
Courant principal (TIG) / Courant
d'impulsion
I mn à I max (progression 1 A)
Délai d'impulsion/délai de pente de AMP% à AMP
• Plage de réglage délai d'impulsion : 0,01 s à 20,0 s
(paliers de 0,01 s à < 0,5 s ; paliers de 0,1 s à > 0,5 s)
Le délai d´impulsion est valable pour la phase de courant principale (AMP) lors de
l´impulsion.
•
Plage de réglage délai de pente (tS2) : 0,0 s à 20,0 s
- Voir le chapitre 5.11.11, Variantes d´impulsions
Courant d'évanouissement (TIG)
Plage de réglage de 1 % à 200 % (progression de 1 %). Proportionnel au courant
principal.
Délai de pause d'impulsion / délai de pente de montée de AMP à AMP%
• Plage de réglage pause d'impulsion : 0,01 s à 20,0 s
(progression 0,01 s < 0,5 s; progression 0,1 s > 0,5 sec)
•
Plage de réglage délai de pente (tS1) : 0,0 s à 20,0 s - Voir le chapitre 5.11.11,
Variantes d´impulsions
Le délai d'impulsion est valable pour la phase de courant d'évanouissement (AMP%)
Délai de pente d'évanouissement (TIG)
Illustration 4-4
Courant Hotstart (électrode enrobée)
proportionnel au courant principal. Plage
de réglage 1 % - 200 %; progression 1 %.
Délai Hotstart (électrode enrobée)
Plages de réglage : 0,00 s à 20,0 s
(progression 0,1 s).
Courant principal (électrode enrobée)
I mn à I max (progression 1 A)
