7
|
Installation de la tuyauterie
Guide de référence installateur
26
INFORMATION
▪
Une seule unité intérieure peut être connectée à chaque unité BEV2.
▪
Ce chapitre décrit uniquement la procédure de connexion de l'unité BEV2. Pour la
procédure de raccordement de l'unité intérieure ou extérieure, reportez-vous au
manuel d'installation de l'unité intérieure ou extérieure.
AVERTISSEMENT
▪
Utilisez la tuyauterie K65 pour les applications à haute pression avec une pression
de service de 120 bars ou 90 bars, en fonction de son emplacement dans le
système.
▪
Utilisez les raccords K65 approuvés pour une pression de service de 120 bars ou
90 bars, en fonction de son emplacement dans le système.
▪
SEUL le brasage est autorisé pour le raccordement des tuyaux. Aucun autre type
de raccordement n'est autorisé.
▪
L'extension des tuyaux N'EST PAS autorisée.

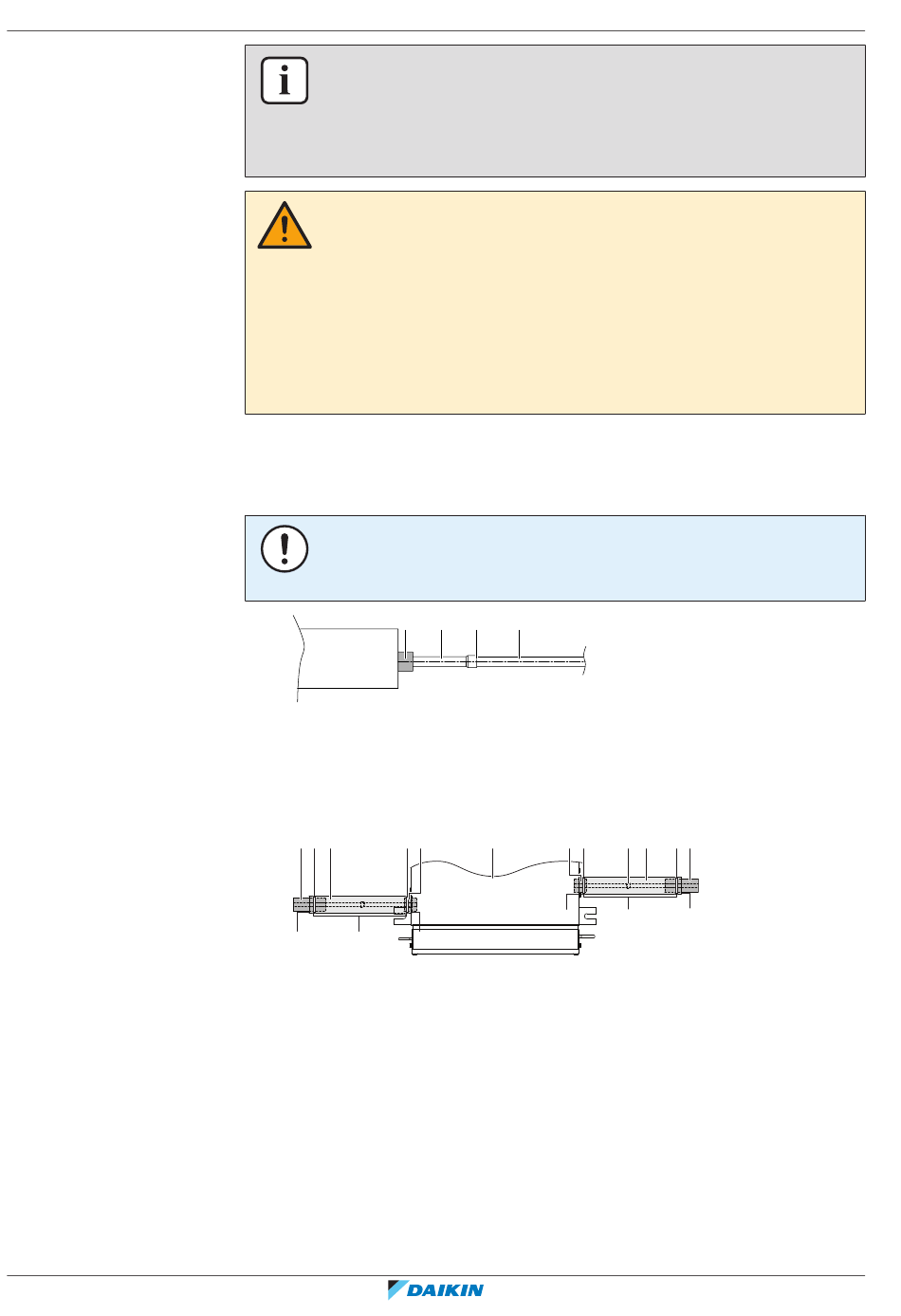

1 Insérez le tuyau du client dans la tuyauterie du côté de l'unité BEV2.
2 Raccordez la tuyauterie de réfrigérant à l'unité en utilisant uniquement des
raccords brasés.
REMARQUE
Lors du brasage, placez un chiffon humide sur l'isolant fixé sur l'unité (a) et assurez-
vous que la température ne dépasse pas 200°C.
b
a
a Unité BEV2
b Tuyauterie côté unité BEV2
c Isolation fixée sur l'unité
d Raccord soudé au laiton
e Tuyauterie locale
3 Isolez la tuyauterie de réfrigérant sur l'unité BEV2 comme suit:
a
c
b
e
b
1
2
3
a Matériau d'isolation (à prévoir)
b Attache-câbles (accessoires)
c Pièces isolantes (accessoire)
d Raccord soudé au laiton
e Raccord du tuyau de réfrigérant (fixé à l'unité)
f Unité
1 Relevez les joints des pièces d'isolation.
2 Fixez-les à la base de l'unité.
3 Serrez l'attache-câble sur les pièces d'isolation.
c
d
e
f
e
b
2
d
c
b
a
1
3
CO₂ Conveni-Pack: Unité BEV2
4P677928-1 – 2021.10
BEV2N-A
