FRANCAIS
 Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'appareil non
spécifiquement autorisée par les parties responsables.
CONSEILS D'INSTALLATION:
 Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
 Placer et utiliser l'appareil à proximité de sources de chaleur telles que spots, amplis,... pourrait affecter
ses performances et même endommager l'appareil.
 Fixer l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis de la bonne
dimension (vis non fournies). Essayez d'éviter les vibrations et les coups lors du transport.
 En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produite
par l'appareil.
 Pour éviter la condensation à l'intérieur, laisser l'appareil s'adapter à la nouvelle température ambiante
après le transport. La condensation peut altérer les performances de l'appareil.
NETTOYAGE:
Nettoyer en frottant à l'aide d'un chiffon doux très légèrement humide. Eviter de verser de l'eau dans
l'appareil. Ne pas utiliser de liquides abrasifs qui pourraient endommager l'appareil.

CONNEXIONS

A l'exception des micros, du casque et des sorties master, toutes les connexions sont au standard Cinch.
Utilisez des câbles cinch/cinch de bonne qualité afin d'éviter un son de mauvaise qualité.
Pour plus d'informations sur les connexions, voyez le chapitre suivant.
Assurez-vous d'éteindre la table de mixage avant d'effectuer les différentes connexions. Dans ce mode
d'emploi, il est question d'entrée ligne ou "line inputs". Il s'agit en fait d'un terme générique pour désigner des
entrées allant jusqu'à un niveau de 2V. Ceci inclut les lecteurs de CD, tuners, vidéos, ...
Les deux connexions USB seront détectées par votre ordinateur en tant que cartes son. Ces connexions
sont bidirectionnelles : elle autorisent donc simultanément la lecture et l'enregistrement.

CONTROLES ET FONCTIONS

1. DJ MIC INPUT: Accepte les micros symétriques pourvus d'un connecteur XLR. Cette entrée est
principalement utilisée pour le micro DJ. Le talkover n'affecte pas le niveau du signal de cette entrée.
JB SYSTEMS
®
MODE D'EMPLOI

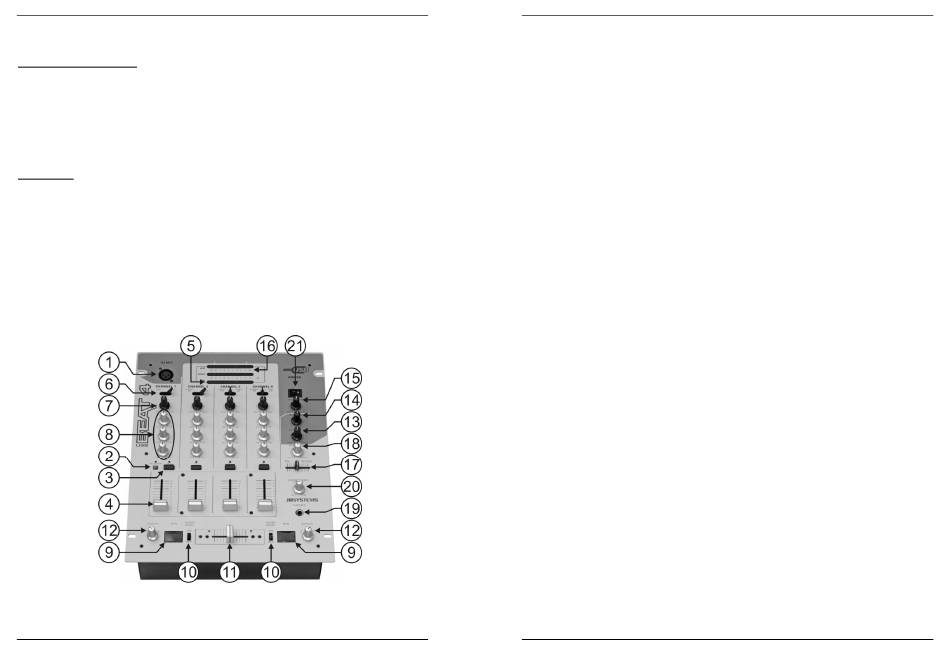

(FACE AVANT)
9/39 BEAT4 USB
FRANCAIS
2. TALKOVER: utilisez cet interrupteur pour atténuer automatiquement les canaux d'entrés 2 à 4 pendant
que vous parlez dans le micro DJ.
3. SELECTEUR PFL: est utilisé pour sélectionner la source (CH-1 à CH-4) que vous voulez pré écouter
par la sortie casque. Si vous enfoncez plusieurs touches Cue, il est possible d'obtenir un son mixé des
sources sélectionnés.
4. CURSEUR / CANAL: sont utilisés pour régler le niveau de chaque canal séparément. On peut
facilement remplacer ce curseur par un nouvel élément. Dans un des chapitres suivants de ce mode
d'emploi, nous expliquons la procédure pour effectuer ce remplacement.
5. VU MÈTRE PFL : affiche le niveau du canal que vous avez sélectionné avec le bouton PFL (3). Faites
attention que les niveaux ne dépassent pas 0dB (ou 100%). Le signal audio risque d'être déformé si le
niveau du signal entre dans la zone rouge du VU-mètre.
6. SELECTEUR DE SOURCE D'ENTRÉE: est utilisé pour sélectionner la source d'entrée exacte pour
chaque canal: Phono, line, USB, aux ou mic. Sur quelques canaux il y a des sélecteurs d'entrés
supplémentaires à l'arrière de la table de mixage.
Avis: Line, Aux, CD, Tuner, etc... sont différents noms pour des entrées qui ont un niveau de signal
pratiquement identique.
7. GAIN LEVEL: règle le niveau d'entré de chaque canal. Utilisez ce bouton pour régler le niveau jusqu'à
ce que vous atteigniez les 0dB sur le VU-mètre.
8. Réglage de TONALITÉ à 3 bandes: la fréquence de chaque canal peut être réglé séparément dans
une plage allant de -26dB à +12dB. Dans la position centrale, le contrôle de tonalité est neutre. (éteint)
9. BEAT COUNTER DISPLAY: affiche le nombre de « beats » (battements) par minute (BPM) de la
musique du canal sélectionné par le sélecteur d'assignement du
résultat fiable sur le cadran, il faut que la musique ait un « beat » clair et constant.
10. INTERRUPTEUR FADER START ON/OFF: quand vous avez un lecteur CD compatible connecté aux
connecteurs « fader control », vous pouvez contrôler ses fonctions départ/arrêt (re-cue) avec le cross
fader. Avec cet interrupteur vous pouvez engager ou désengager la fonction fader start.
11. CROSSFADER: avec ce curseur VCA vous pouvez mixer les canaux que vous avez sélectionnés avec
les sélecteurs d'assignement du crossfader (12). Le crossfader ne fonctionnera que si vous avez réglés
les curseurs des canaux (4) sélectionnés au niveau désiré! Le crossfader est également pourvu de
interrupteurs optiques de démarrage. Voyez le chapitre suivant pour plus d'informations à ce sujet.
12. CROSSFADER ASSIGN: sélectionne les canaux d'entrés qui seront utilisés avec le crossfader (11) et
les compteurs de battements « beat counter » (9). Si vous les mettez sur "0" le crossfader est coupé.
13. NIVEAU MASTER1: est utilisé pour régler le niveau de la sortie symétrique Master1.
14. BALANCE MASTER1: est utilisé pour régler la balance entre la sortie gauche et droite du Master1.
15. NIVEAU MASTER2: est utilisé pour régler le niveau de la sortie asymétrique Master2.
16. VU MÈTRES MASTER1: affiche le niveau de sortie du master1. Faites attention que les niveaux ne
dépassent pas 0dB (ou 100%). Le son risque d'être déformé si le niveau du signal entre dans la zone
rouge du VU-mètre.
17. CUE MIX: avec ce curseur vous pouvez mixer la sortie master avec n'importe quel canal d'entré dans la
sortie casque (19):
 Mettez le curseur complètement à gauche pour pré écouter le signal PFL sélectionné (3).
 Mettez le curseur complètement à droite pour écouter la sortie master.
 Mettez le curseur dans une autre position pour écouter le mixage des deux signaux.
Cette option vous permet de vérifier votre mixage avant que vous l'envoyiez vers la sortie master.
18. CUE LEVEL: est utilisé pour régler le niveau de la sortie casque.
19. HEADPHONE jack: Vous pouvez pré écouter toutes les entrées/sorties en connectant n'importe quel
casque stéréo moderne à ce jack de 6.3mm.
20. CROSS FADER CURVE: Règle la courbe du cross fader : transition douce = position gauche, transition
brusque = position droite.
21. Interrupteur POWER: est utilisé pour allumer ou éteindre la table de mixage. Le Led bleu est allumé
quand la table de mixage est allumée.
JB SYSTEMS 10/39
®
MODE D'EMPLOI
crossfader (12). Pour obtenir un
BEAT4 USB
