ASSEMBLAGE
INSTALLATION DE LA GARDE DE TÊTE DE
COUPE
Voir la figure 24.
n Localiser les pièces suivantes :
Garde de tête de coupe (1)
n Retirer la vis à tête bombée du bas du montant de la
garde de tête de coupe.
n Tourner le bouton chargé par ressort d'un tour vers la
gauche, tout en regardantau travers du trou de la table
d'entrée.
n Ceci permet d'aligner la fente du montant de la garde sur
le ressort. Insérer le montant dans la table d'entrée et sur
le ressort du bouton.
REMARQUE : La butée de la garde de tête de coupe
limite la course de cette dernière. Ne jamais modifier la
butée ou retirer la garde de la tête de coupe avant une
opération quelconque.
n Remettre la vis à tête bombée en place dans le bas du
montant de la garde.
VÉRIFICATION DU FONCTIONNEMENT DE
LA GARDE
La machine étant hors tension, vérifier le fonctionnement
de la tête de coupe.
AVERTISSEMENT :
La garde aide à éviter le contact avec la tête de
coupe. Elle doit toujours être en place et fonctionner
correctement pour éviter des blessures.
n Régler le guide à l'arrière de la table, pour obtenir
une largeur de coupe maximum. Ne pas placer le guide
au-delà du bord arrière des lames.
n Passer une planche de 6 mm, appuyée contre le guide
sur la tête de coupe.
Une fois que la planche a passé la tête de coupe, la garde
doit retourner automatiquement à sa position initiale. Si la
garde ne se rabat pas immédiatement, régler sonn ressort,
selon les instructions de la section « Réglages ».
BUTÉE DE LA GARDE DE TÊTE DE COUPE
La butée de la garde de tête de coupe limite son pivotement
vers l'arrière. Si la butée n'arrête pas le pivotement de la
garde, elle est trop enfoncée. Pousser la butée bar le dessous
de la table en la frappant à l'aide d'un poinçon ou d'un
chasse-clou. Frapper la butée légèrement pour ontenir un
fonctionnement correct.

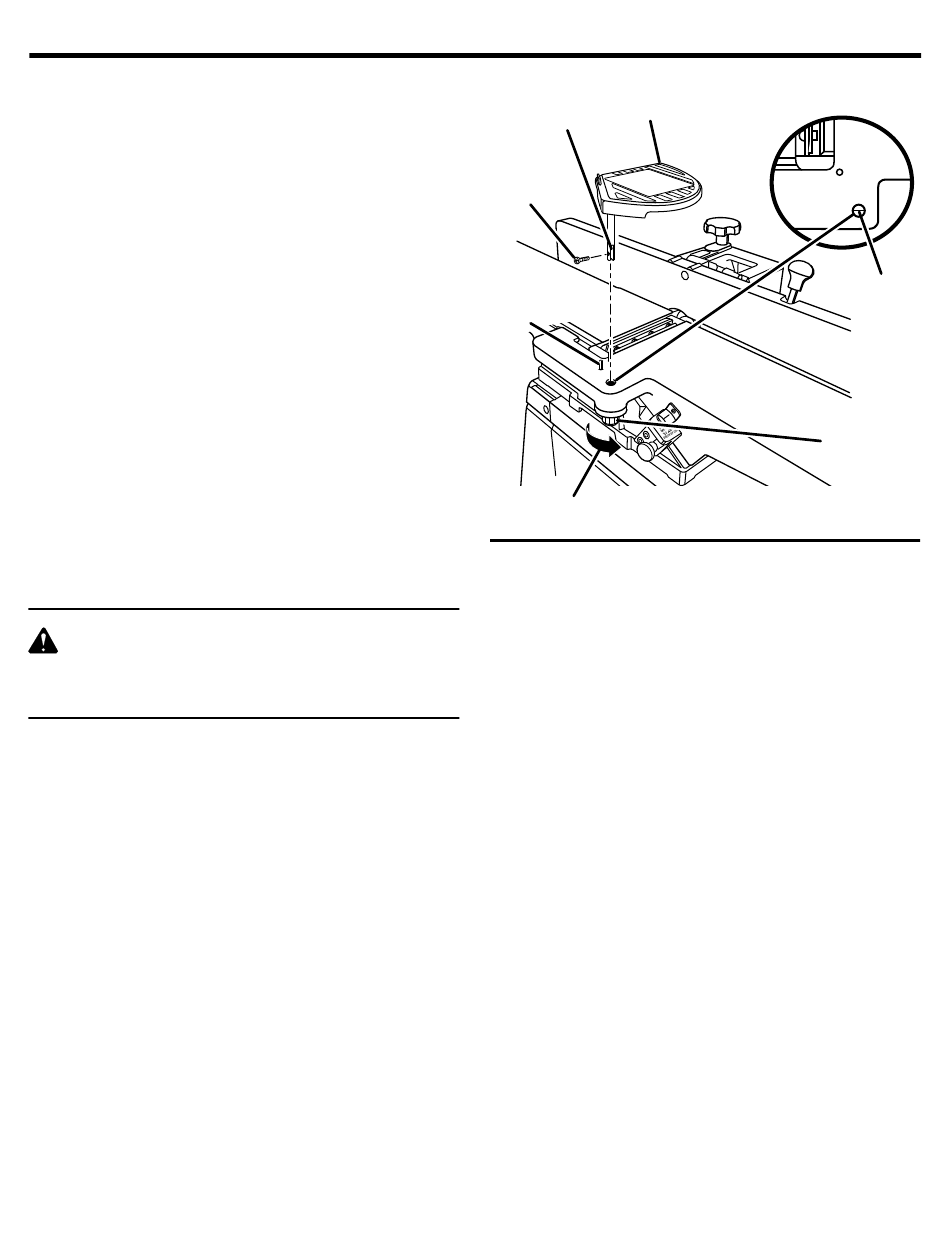

GARDE DE
LAME
FENTE
BOULON À
TÊTE BOMBÉE
BUTÉE DE LA
GARDE DE TÊTE
DE COUPE
VERS LA GAUCHE
20
VUE DE DESSUS
RESSORT
DE LA
GARDE
BOUTON
Fig. 24
