Auspacken
• Auspacken
- Packen Sie das Gerät vorsichtig aus
- Nehmen Sie bei Beschädigungen sofort den Tatbestand auf
(Post, Bahn oder Spedition)
Bestimmungsgemäßer Gebrauch
Verwendungszweck
Das Teleskopstativ T 653 dient ausschließlich der Befestigung von
T 65 D ULTRA-TURRAX Dispergiergeräten.
®
Das Teleskopstativ R 474 dient ausschließlich der Befestigung von
IKA RW 47 D Rührgeräten.
Aufstellung und Inbetriebnahme

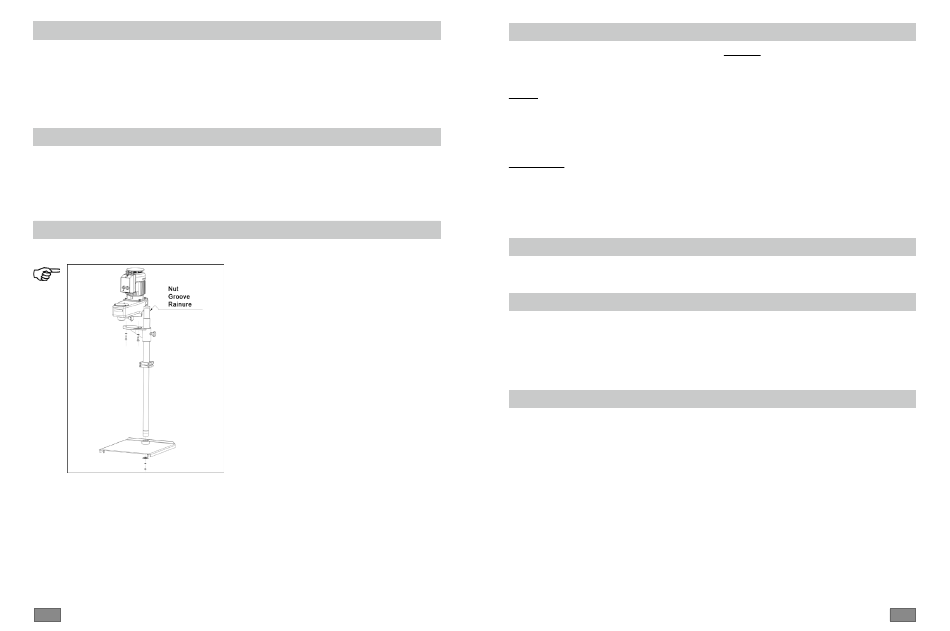

Aufstellen des Statives
Die Stativsäule wird so in die Fußplatte gesteckt, dass die Füh-
rungsnut in der Stativsäule hinten ist. Die schwarze Griffschrau-
be befindet sich dann auf der rechten Seite. Mit Sechskantmutter,
Zahnscheibe und einer großen geprägten Scheibe wird die Stativ-
säule von unten festgeschraubt.
Alle vier Gummifüße sind in der Höhe verstellbar, so dass ein wa-
ckelfreier Aufbau auch auf unebenen Boden möglich ist.
In der Fußplatte des Teleskopstatives R 474 ist außerdem eine Boh-
rung zum Anschrauben eines Stativstabes mit 16 mm Durchmesser
vorgesehen. An diesem Stativstab kann ein Spannhalter befestigt
werden.
4
• Lieferumfang
Teleskopstativ
- Teleskopstativ entsprechend des bestellten
Typs T 653 oder R 474
- Betriebsanleitung
Aus versandtechnischen Gründen wird das Teleskopstativ in vor-
montierte Baugruppen zerlegt.
Der Schutz für den Benutzer ist nicht mehr gewährleistet, wenn
das Gerät mit Zubehör betrieben wird, welches nicht vom Herstel-
ler geliefert oder empfohlen wird oder wenn das Gerät in nicht
bestimmungsgemäßem Gebrauch entgegen der Herstellervorgabe
betrieben wird oder wenn Veränderungen am Gerät durch Dritte
vorgenommen werden.
Gerätemontage
Das Rührwerk IKA RW 47 D bzw. das Dispergiergerät T 65 D ULT-
RA-TURRAX ® wird auf den Stativarm gesetzt und mit den mitgelie-
ferten Schrauben von unten angeschraubt. Zum Aufschrauben des
Dispergiergeräts T 65 D ULTRA-TURRAX ® ist ein Helfer erforderlich.
Die im Lieferumfang enthaltene Kabelschelle wird zur Befestigung
des Gerätenetzkabels benötigt.
Sicherheitsabschaltung
Die höhenverstellbaren Teleskopstative müssen mit einer Sicher-
heitsabschaltung ausgerüstet werden. Wir empfehlen die Monta-
ge des Sicherheitsendschalters SI 400 zusammen mit der Halterung
SI 474. Hinweise zur Montage finden Sie in den Betriebsanleitun-
gen der Geräte.
Inbetriebnahme
Durch Öffnen der Griffschraube lässt sich das Stativ anheben und
absenken. Die eingebaute Gasfeder dient dazu, die dafür benötig-
te Handkraft möglichst klein zu halten. Die Handkraft muss nahe
an der Stativsäule angebracht werden, damit das Anheben und
Absenken mit geringem Kraftaufwand möglich ist. Wird weit von
der Stativsäule entfernt die Kraft zum Anheben oder Absenken an-
gebracht, entsteht ein Drehmoment und dadurch erhöhte Reibung
an der Säulenführung. Dies führt dazu, dass sich das Stativ nur sehr
schwer oder überhaupt nicht bewegen lässt, außerdem erhöht
sich die Kippgefahr.
Befindet sich das Gerät in der richtigen Höhe, wird die Griffschrau-
be mit der Hand festgezogen. Kontrollieren Sie während des Be-
triebes regelmäßig den festen Sitz der Griffschraube und ziehen Sie
diese gegebenenfalls wieder fest.
Instandhaltung und Reinigung
Die Stativsäule muss immer leicht eingeölt sein, damit das Heben
und Senken nicht durch erhöhte Reibung erschwert wird.
Ansonsten ist das Teleskopstativ wartungsfrei.
Reinigung
Reinigen Sie IKA-Geräte nur mit von IKA freigegebenen Reini-
gungsmittel.
Diese sind: (tensidhaltiges) Wasser und Isopropanol
Tragen Sie zum Reinigen des Gerätes Schutzhandschuhe.
Falls andere als die empfohlenen Reinigungs- oder Dekontaminati-
onsmethoden angewendet werden, fragen Sie bitte bei IKA nach.
Ersatzteilbestellung
Bei Ersatzteilbestellungen geben Sie bitte Folgendes an:
- Gerätetyp
- Seriennummer, siehe Typenschild des Produkts,
- Positionsnummer und Bezeichnung des Ersatzteils, siehe
www.ika.com.
• SI 400 Sicherheitsendschalter
Gewährleistung
Entsprechend den IKA-Verkaufs- und Lieferbedingungen beträgt
die Gewährleistungzeit 24 Monate. Im Gewährleistungsfall wen-
den Sie sich bitte an Ihren Fachhändler. Sie können aber auch das
Gerät unter Beifügung der Lieferrechnung und Nennung der Rekla-
mationsgründe direkt an unser Werk senden. Frachtkosten gehen
zu Ihren Lasten.

Technische Daten

Durchmesser Stativstange mm
Abmessungen (BxHxT) mm
Hub (Gasfeder) mm
Technische Änderung vorbehalten!
Reparaturfall
Bitte senden Sie nur Geräte zur Reparatur ein, die gereinigt
und frei von gesundheitsgefährdenden Stoffen sind.
Fordern Sie hierzu das Formular „Unbedenklichkeitserklärung"
bei IKA an oder verwenden Sie den download Ausdruck des For-
mulares auf der IKA Website www.ika.com.
Senden Sie im Reparaturfall das Gerät in der Originalverpackung
zurück. Lagerverpackungen sind für den Rückversand nicht aus-
reichend. Verwenden Sie zusätzlich eine geeignete Transportver-
packung.
Zubehör
• SI 474 Halterung
Die Gewährleistung erstreckt sich nicht auf Verschleißteile und gilt
nicht für Fehler, die auf unsachgemäße Handhabung und unzurei-
chende Pflege und Wartung, entgegen den Anweisungen in dieser
Betriebsanleitung, zurückzuführen sind.
48
460 x 1200 x 530
500 - 1000
5
