automatiquement dès la sortie manuelle de la
procédure.
4.
Appuyer sur la touche
5.
L'affichage du haut indique l'acronyme du
premier paramètre promu à ce niveau et
l'afffichage du bas sa valeur.
6.
Régler la valeur souhaitée avec les touches
et
.
7.
Appuyer sur
paramètre suivant.
8.
Pour revenir à l'affichage standard appuyer sur
la touche
6.3 VIsUALIsER sANs LEs MODIFIER LEs
PARAMèTREs DU "NIVEAU LIMITé"
Il peut être nécessaire de laisser à l'utilisateur la possibilité de
visualiser les paramètres du niveau limité tout en réservant
les modifications à des personnes plus qualifiées. Dans ce
cas procéder commer suit;
1. Appuyer sur la touche
2. L'afficheur du haut indique PASS et celui du bas 0;
3. Avec les touches
4. Appuyer sur
;
5. 'affichage du haut indique l'acronyme du premier
paramètre du niveau 2 et l'afffichage du bas sa valeur;
6. Avec la touche
il est possible de visualiser la valeur
de tous les paramètres sans pouvoir les mdifier.
7. Pour revenir à l'affichage standard appuyer sur la touche
plus de 3 secondes ou n'appuyer sur aucune touche
pendant 10 secondes.
6.4 MODE AUTOMATIQUE
6.4.1 Fonction des touches en mode Auto
Action programmée par le paramètre[121] uSrb
(Fonction de la touche
Entrée en procédure de modification des paramètres.
Accès au réglage direct de consigne (voir ci-dessous).
Affichage des informations additionnelles (voir ci-des-
sous).
6.4.2 Réglage direct de consigne
Cette fonction permet de modifier rapidement la valeur de
la consigne sélectionnée par [83] A.SP (sélection de la
consigne) ou à la consigne du groupe de segments (en
programmateur) en cours.
L'instrument est en affichage "standard".
1. Appuyer sur la touche
l'afficheur du haut indique l'acronyme de la consigne
sélectionnée(ex SP2) et celui du bas sa valeur.
Note: Quand un programme est en cours, l'instrument
indique la consigne du groupe en cours (ex sur le
palier 3 la valeur de [107] Pr.S3).
2. Régler la valeur souhaitée avec les touches
3. Appuyer sur
ou ne rien faire pendant 5 sec.
Dans les deux cas l'instrument mémorise la valeur et revient
à l'affichage standard".
.
pour valider et passer au
plus de 5 secondes.
plus de 5 secondes
et
régler la valeur -181;
.

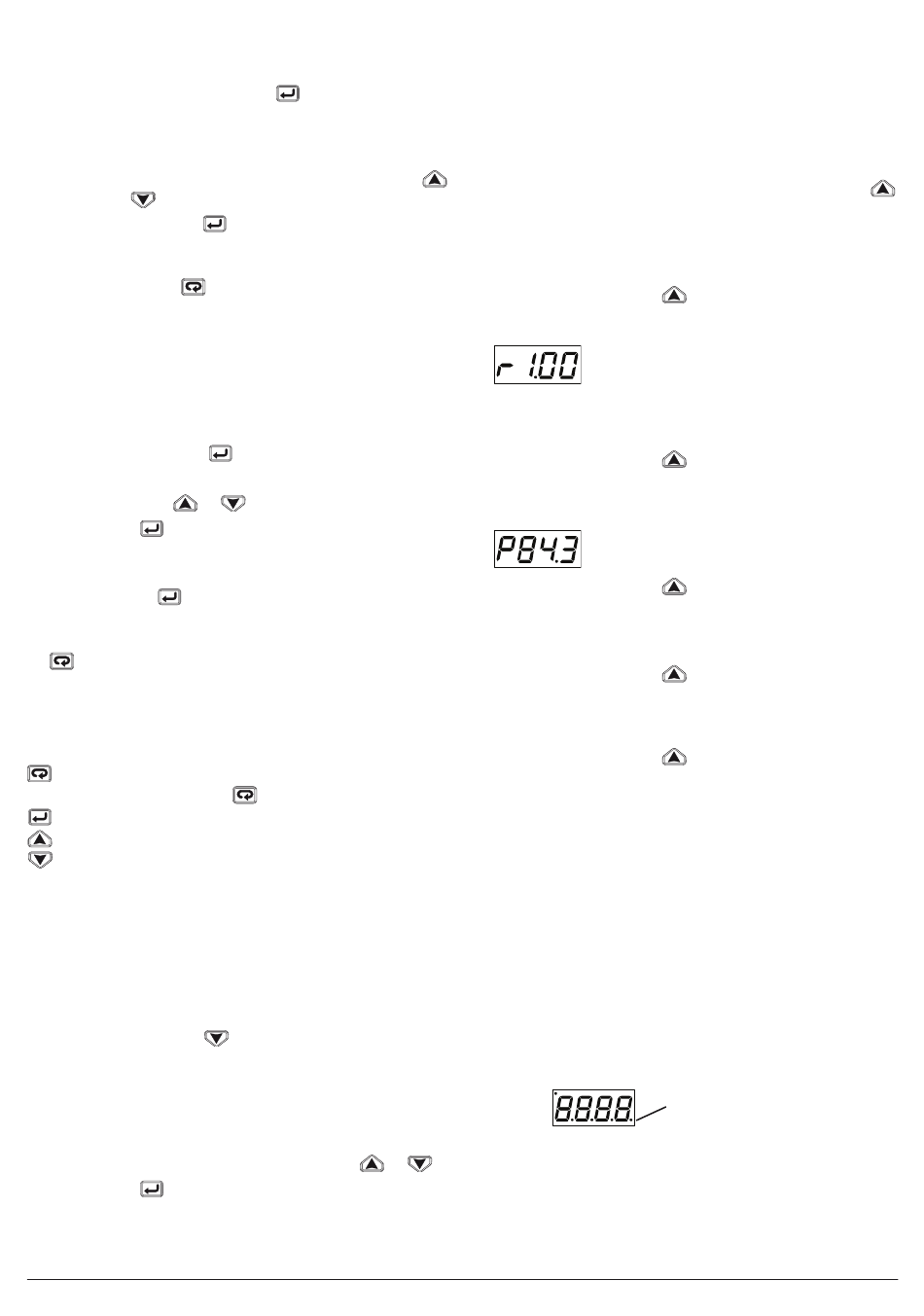

Ascon Tecnologic - Ligne KM - Manuel d'utilisation - Vr. 5.0 PAG. 26
Note: Si la consigne sélectionnée n'a pas été promue
au niveau utilisateur, elle sera visualisée mais non
modifiable.
6.4.3 Informations additionnelles
Certaines des informations ci dessous dépendent de la
façon dont l'instrument a été programmé.
1. A partir de l'affichage standard appuyer sur la touche
L'afficheur du bas indique H ou c suivi d'une valeur.
la valeur est celle de la sortie régulation, tandis que H
indique une action Chaud (Heating) et c une action Froid
(Cooling)
2. Appuyer à nouveau sur
en cours, l'afficheur du bas indique le segment en cours
d'exécution et les évènements sont indiqués comme suit:
ou S pour un palier (soak), le digit suivant le n° du
segment (ex. S3 signifie palier n* 3) et les deux derniers
digits l'état des évènements.
3. Appuyer à nouveau sur
en cours, l'afficheur du bas indique le temps restant
théorique avant la fin de programme précédé de la lettre
P:
4. Appuyer à nouveau sur
Wattmètre est activée l'afficheur du bas indique U suivi de
l'énergie mesurée
Note: Calcul selon réglage du paramètre [134] Co.tY.
5. Appuyer à nouveau sur
temps de travail est activé l'afficheur du bas indique d
pour days (jours) ou h pour hours (heures) suivi du temps
mesuré.
6. Appuyer à nouveau sur
"Affichage standard".
Note: La procédure de visualisation des paramètres
additionnels est temporisée. Sans action sur une
touche plus de 10 secondes, l'instrument revient à
l'affichage standard.
6.4.4 Fonction Programmateur
Dans le chapître sont décrits tous les paramètres relatifs au
programme et leurs actions pendant l'exécution de celui-ci.
Ce paragraphe donne quelques informations
complémentaires et exemples d'applications.
Notes: 1. Le point décimal du digit le moins significatif
(LSD : Less Significant Digit) sert à indiquer
l'état du programme indépendamment de la
valeur affichée sélectionnée par [122] diSP
(Display management).
La relation entre l'état de la LED et l'état du
programme est la suivante:
et
2.
Programme en cours (RUN) - LED ON.
3.
Programme en Hold - LED clignote rapidement
4.
Program en atente - LED clignote lentement
5.
Fin de programme ou reset - LED OFF
. Quand un programme est
Le premier caractère est r pour une rampe
. Quand un programme est
. Quand la fonction
. Quand le compteur de
. L'instrument revient en
Decimal point
of the LSD
