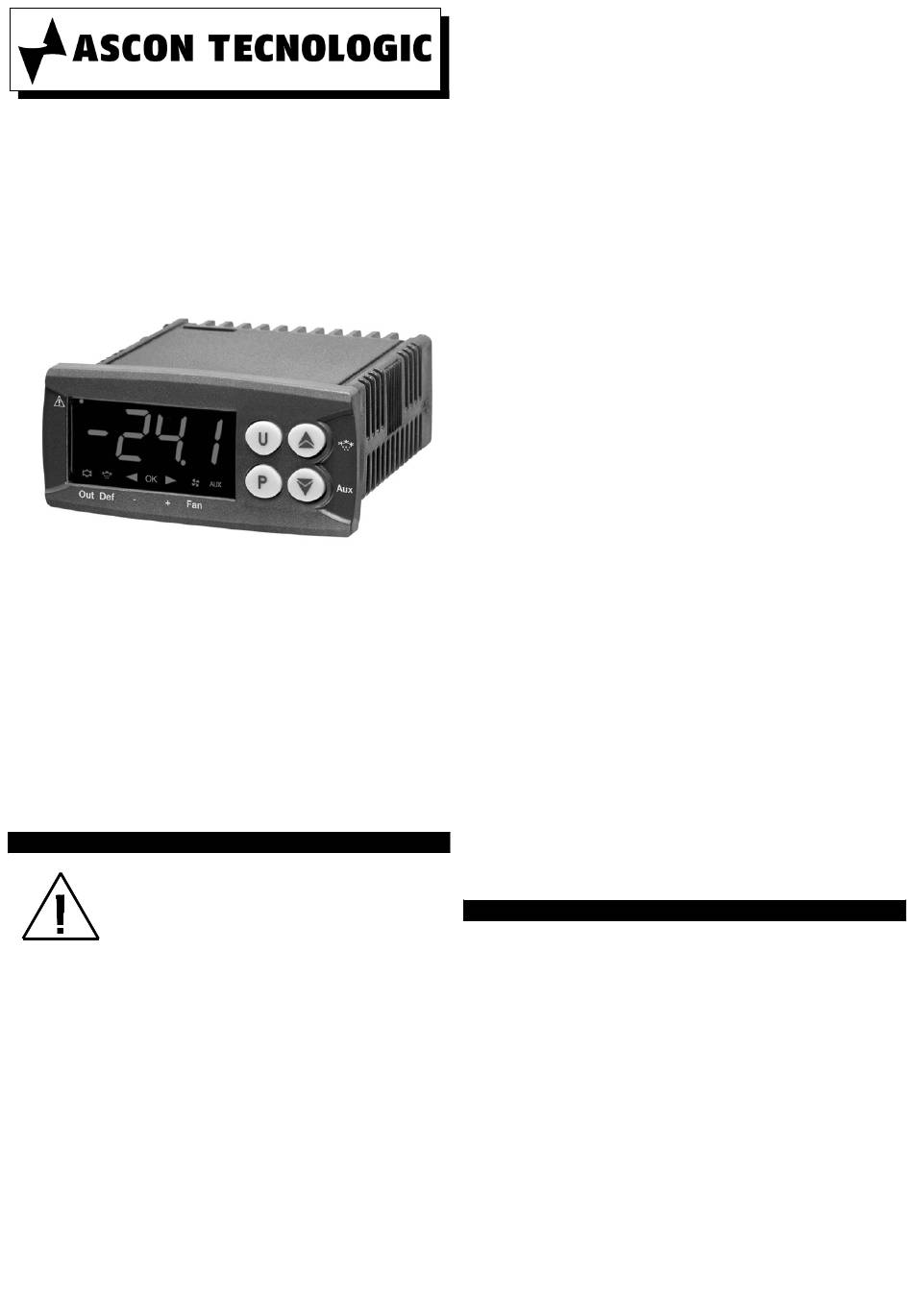

ASCON TECNOLOGIC TLY26 Instructions Pour L'utilisation

TLY26
CONTROLEUR ELECTRONIQUE
DIGITAL A MICROPROCESSEUR
POUR UNITES REFRIGERANTES
INSTRUCTIONS POUR L'UTILISATION
Vr. 02 (FRA) - 06/13 - cod.: ISTR-MTLY26FRA02
ASCON TECNOLOGIC S.r.l.
VIA INDIPENDENZA 56
27029 VIGEVANO (PV) ITALY
TEL.: +39 0381 69871
FAX: +39 0381 698730
http:\\www.ascontecnologic.com
e-mail: info@ascontecnologic.com
INTRODUCTION
Dans ce manuel sont contenues toutes les
informations nécessaires pour une installation
correcte et les instructions pour l'utilisation et
l'entretien du produit, on recommande donc de
lire bien
suivantes et de le conserver. Cette publication
est de propriété exclusive de la Société ASCON TECNOLOGIC
qui interdit absolument la reproduction et la divulgation,
même partielle, si elle n'est pas expessément autorisée. La
Société ASCON TECNOLOGIC se réserve d'apporter des
modifications esthétiques et fonctionnelles à tout moment et
sans aucun préavis. Si un dommage ou un mauvais
fonctionnement de l'appareil crée des situations dangereuses
aux personnes, choses ou aux animaux, nous rappelons que
l'installation doit être prévue de dispositifs électromécaniques
supplémentaires en mesure de garantir la sécurité. La Société
Ascon Tecnologic et ses représentants légaux ne se
retiennent en aucune façon responsables pour des dommages
éventuels causés à des personnes ou aux choses et animaux
à cause de falsication, d'utilisation impropre, erronée ou de
toute façon non conforme
l'instrument.
ASCON TECNOLOGIC - TLY26 - INSTRUCTIONS POUR L'UTILISATION - Vr. 02 - 06/13 - ISTR-MTLY26FRA02- PAG. 1
attentivement les instructions
aux caractéristiques
INDEX
1 DESCRIPTION DE L'INSTRUMENT
1.1 DESCRIPTION GENERALE
1.2 DESCRIPTION DU PANNEAU FRONTAL
2 PROGRAMMATION
2.1 ETABLISSEMENT DU SET POINT
2.2 PROGRAMMATION DES PARAMETRES
2.3 PROTECTION DES PARAMETRES PAR PASSWORD
2.4 NIVEAUX DE PROGRAMMATION DES PARAMETRES
2.5 SELECTION DU SET POINT ACTIF
2.6 FONCTION ON / STAND-BY
2.7 ETABLISSEMENT DE L'HEURE COURANTE
3 AVERTISSEMENTS
L'UTILISATION
3.1 USAGE CONSENTI
3.2 MONTAGE MECANIQUE
3.3 CONNEXION ELECTRIQUE
3.4 SCHEMA ELECTRIQUE DE CONNEXION
4 FONCTIONNEMENT
4.1 MESURE ET VISUALISATION
4.2 CONFIGURATION DES SORTIES
4.3 REGULATEUR DE TEMPERATURE
4.4 FONCTION DE CYCLE CONTINU
4.5 FONCTION COMPRESSOR PROTECTION ET RETARD
A L'ALLUMAGE
4.6 CONTROLEUR DE DEGIVRAGE
4.7 DEGIVRAGES MANUELS
4.8 CONTROLE DES HELICES DE L'EVAPORATEUR
4.9 FONCTIONS D'ALARME
4.9.1 ALARMES DE TEMPERATURE
4.9.2 ALARME EXTERNE
4.9.3 ALARME PORTE OUVERTE
4.9.4 MEMOIRE D'ALARME
4.10 ENTREE DIGITALE
4.11 SORTIE AUXILIAIRE
4.12 FONCTIONNEMENT
"DOWN/AUX"
4.13 INTERFACE SERIELLE RS 485
4.14 ACCESSOIRES
4.14.1 CONFIGURATION DES PARAMETRES AVEC A01
4.14.2 AFFICHEUR A DISTANCE "TVR Y"
5 TABLEAU DES PARAMETRES PROGRAMMABLES
6 PROBLEMES, ENTRETIEN ET GARANTIE
6.1 SIGNALISATIONS
6.2 NETTOYAGE
6.3 GARANTIE ET REPARATIONS
7 DONNEES TECHNIQUES
7.1 CARACTERISTIQUES ELECTRIQUES
7.2 CARACTERISTIQUES MECANIQUES
7.3 DIMENSIONS MECANIQUES, TROUAGE ET FIXAGE
7.4 CARACTERISTIQUES FONCTIONNELLES
7.5 CODIFICATION DE L'INSTRUMENT
1 - DESCRIPTION DE L'INSTRUMENT
1.1 - DESCRIPTION GENERALE

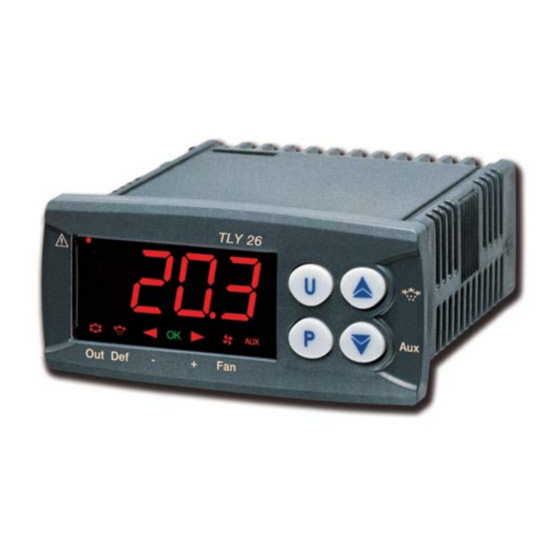

Le modèle TLY 26 est un contrôleur digital à microprocesseur
utilisable surtout pour les applications de réfrigération munie de
contrôle de température avec réglage ON/OFF et contrôle de
dégivrage à intervalles de temps ou à horaires établis (Real Time
Clock Defrosting)
chaud/inversion de cycle. L'instrument prévoit jusqu'à 4 sorties à
relais, deux entrées pour sondes de température PTC ou NTC et
une entrée digitale, toutes complètement configurables. Les 4
sorties sont utilisables pour la commande du compresseur ou du
dispositif de contrôle de la température (OUT), du dégivreur (DEF),
des hélices de l'évaporateur (FAN) ou à une quelconque des
précédentes fonctions d'un dispositif auxiliaire (AUX) ou d'alarme
(AL). Les deux entrées pour sondes de température PTC ou NTC
(sélectionnables par paramètre) sont utilisables pour la mesure de
la température de la cellule (Pr1) et pour la mesure de la
température de l'évaporateur (Pr2) alors que l'entrée digitale (DIG)
de
peut être programmée pour effectuer diverses fonctions comme
POUR L'INSTALLATION
DES TOUCHES
par chauffage électrique
ET
"U" ET
ou à gaz
