KX_
REGULATEUR ET
MINI-PROGRAMMATEUR
Manuel d'utilisation
Code : ISTR-MKX1-3FRA09 - Vr. 9.0 (FRA)
Ascon Tecnologic S.r.l.
Viale Indipendenza 56, 27029 Vigevano (PV) - ITALY
Tel.: +39 0381 69871/FAX: +39 0381 698730
www.ascontecnologic.com
e-mail: info@ascontecnologic.com

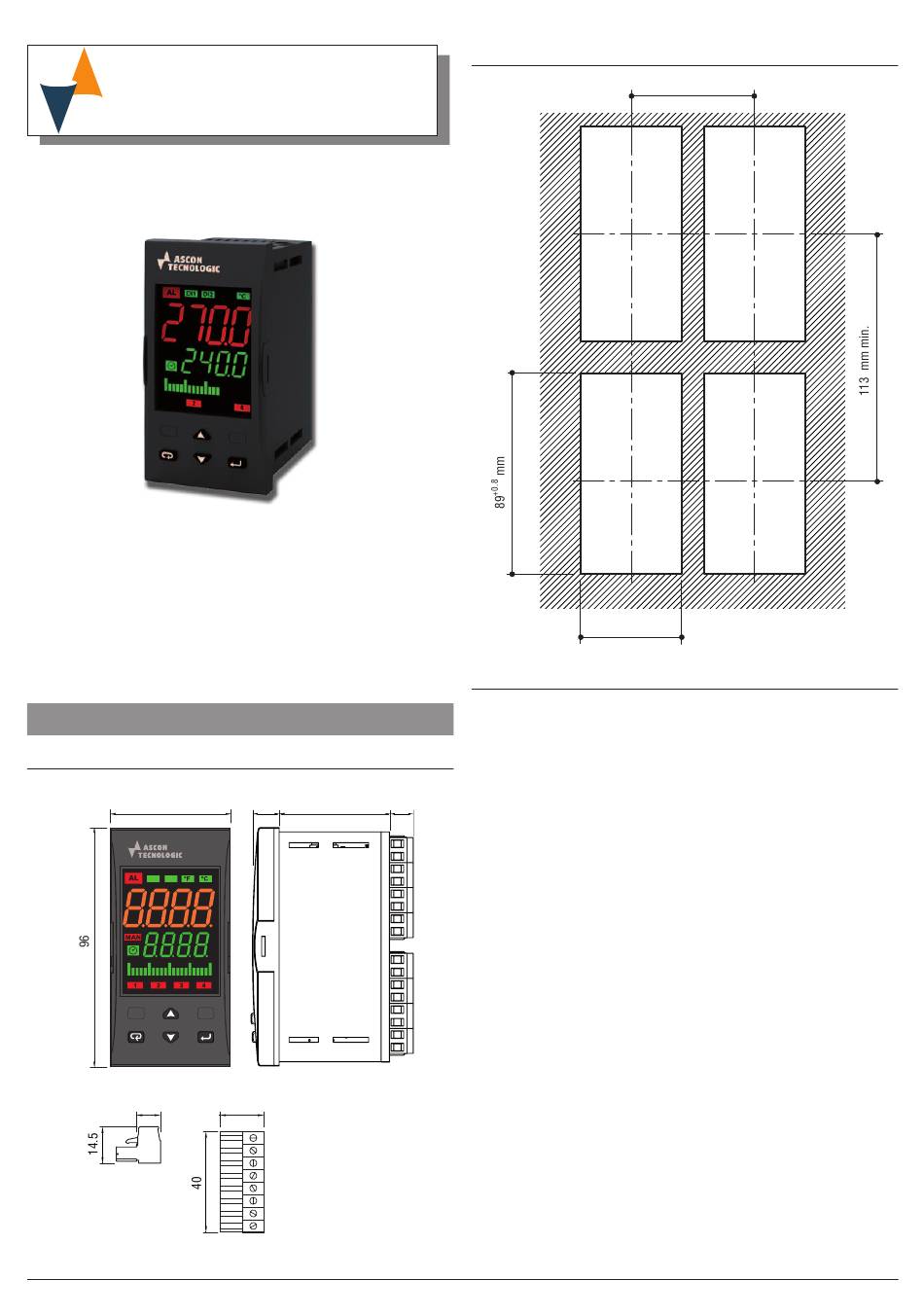

1 DIMENSIONS ET FORAGE (mm)
1.1 Dimensions
Instrument avec terminaux non-amovibles
48
DI1 DI2
Terminaux amovibles
8
11 61.9 14
18
Ascon Tecnologic - Ligne KX - Manuel d'utilisation - PAG. 1
1.2 Découpe du panneau
+0.6
45 mm
1.3 Recommandations de montage
Instrument conçu pour un montage permanent , en intérieur
uniquement, dans une armoire éléctrique, avec bornier
accessible et câblage par l'arrière.
Choisir un emplacement avec les caractériqtiques suivantes:
1. Facile d'accès;
2. Peu de vibrations et pas de chocs;
3. Il devrait y avoir aucun gaz corrosifs;
4. Sans présence d'eau ou d'autres fluides (i.e. condensation);
5. Température ambiante compatible avec les spécifications
(0... 50°C);
6. Humidité relative compatible avec les spécifications
(20... 85%);
Montage sur tableau avec épaisseur maxi 15 mm.
Si l'indice de protection maximal IP65 est requis, le joint
optionnel doit être installé.
65 mm min.
