UTILISATION
Mode d'affichage des valeurs crête
Les LEDs MIN ou MAX sont allumées lorsque l'affi-
cheur indique une valeur maximale ou minimale.
La LED HLD est allumée lorsque la valeur affichée
est maintenue par la commande HOLD. Les com-
mandes HOLD et PEAK stoppent l'acquisition de
la mesure, alors que la commande HOLD PEAK
VALUE permet de revenir à un mode normal après
la durée programmée (paramètre Hldt. M )
LEDs d'état des entrées logiques (jaunes)
ó
- IL1 active
ò
- IL2 active
ô
- IL3 active
Accès au menu
Affichage des valeurs Min. et Max.
Note:
[1] La couleur de l'affichage est défini par
l'index m du code de configuration
(Page 17)
18

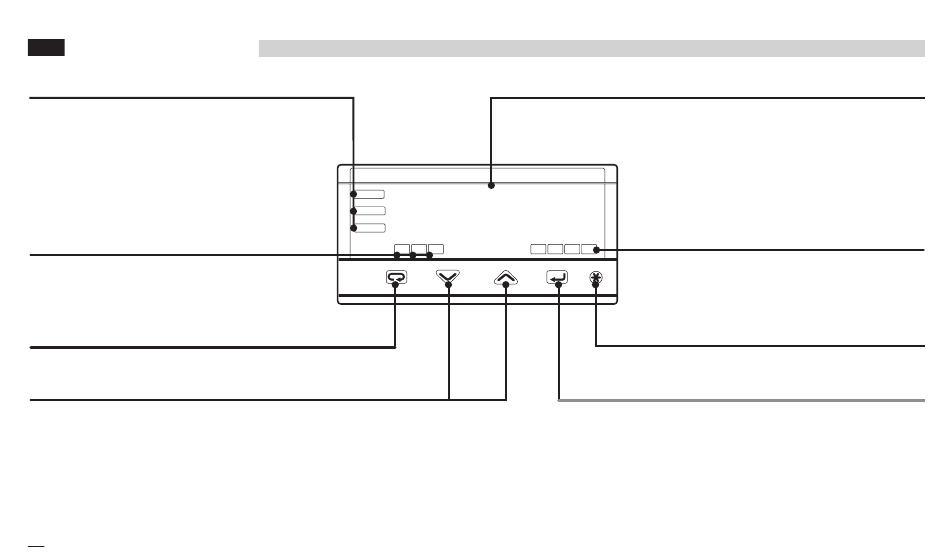

4.1.1 FONCTIONS DES TOUCHES ET DE L'AFFICHEUR EN MODE UTILISATION
J3
1604. 3
8. 8 . 8 . 8 . 8
MAX
MIN
HLD
I1 I2 I3
Dépassement
d'échelle haute
____
8888
1
2 3 4
Touche Enter pour sélection et validation des paramètres
Entrée mesure IN1
en unités physiques
Dépassement
d'échelle basse
----
8888
LEDs d'état des alarmes (rouges)
Å - AL1 active
Ç - AL2 active
É - AL3 active
Ñ - AL4 active
Aquittement des alarmes
