Installation et raccordements
4.1.
Mise en place du terminal
Placez le terminal sur une surface plane, à proximité d'une prise électrique et d'une ligne
téléphonique. Placez le terminal à l'écart de toute source de chaleur et à l'abri de la poussière,
de vibrations et de radiations électromagnétiques (à distance de terminaux vidéo,
d'ordinateurs, de dispositifs de protection contre le vol à l'étalage, etc.).
4.2.
Raccordements

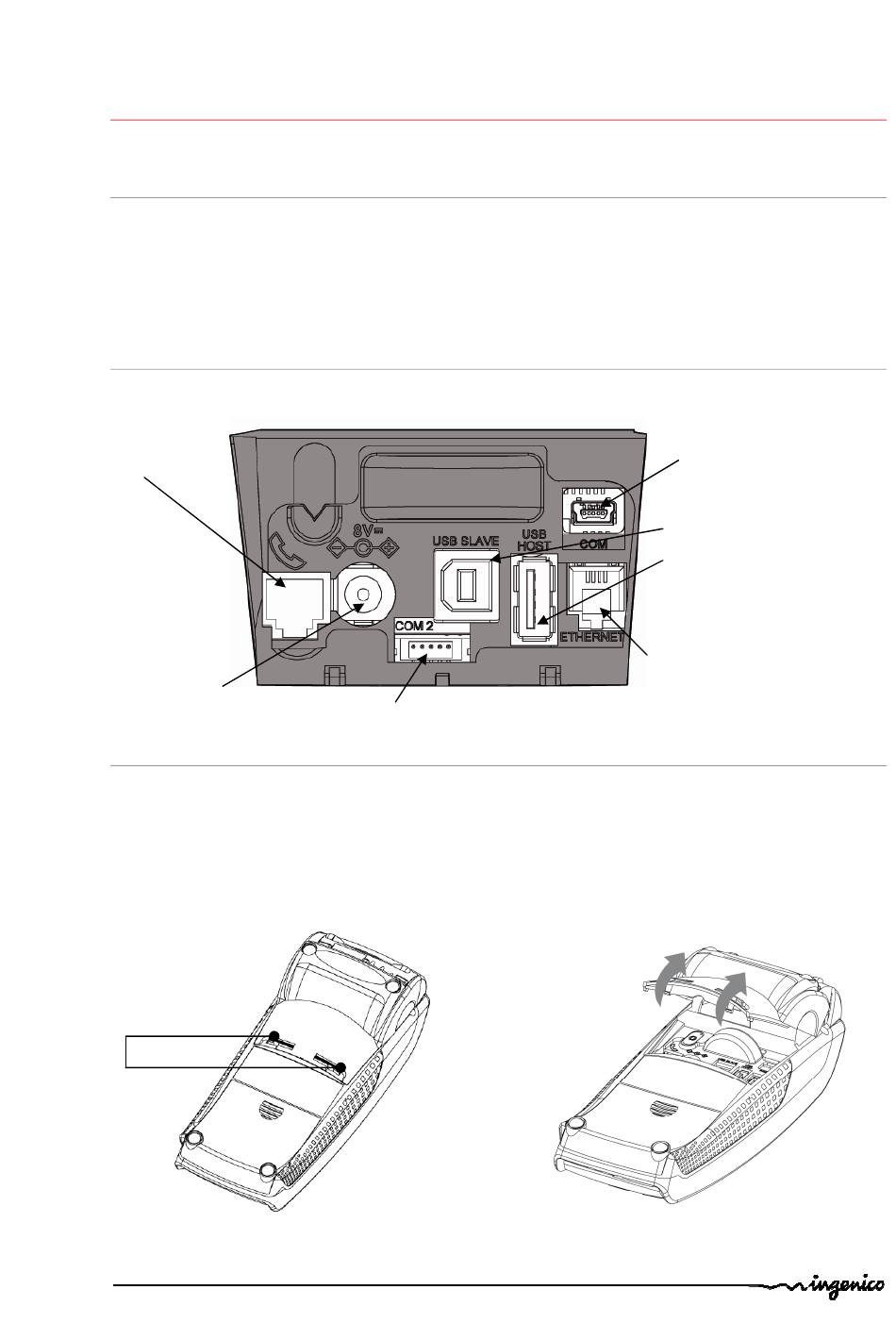

Tous les raccordements se trouvent à l'arrière du terminal et sont protégés par une trappe :
Téléphone
Alimentation
Second port série RS232 (optionnel)
4.3.
Fixation des câbles
4.3.1.
Ouverture de la trappe d'accès
• • • •
Ouvrir la trappe en appuyant simultanément sur les clips
schéma ci-dessous.
• • • •
Soulever le couvercle vers l'arrière afin de l'enlever.
1
iCT220/iCT250 - Manuel d'installation
900000293 R11 000 01/938
8/20
Port série RS232
Port USB esclave
Port USB hôte
(sur lequel un PIN-pad
pourra se connecter)
Port Ethernet
1
, comme indiqué sur le
