UTILISATION

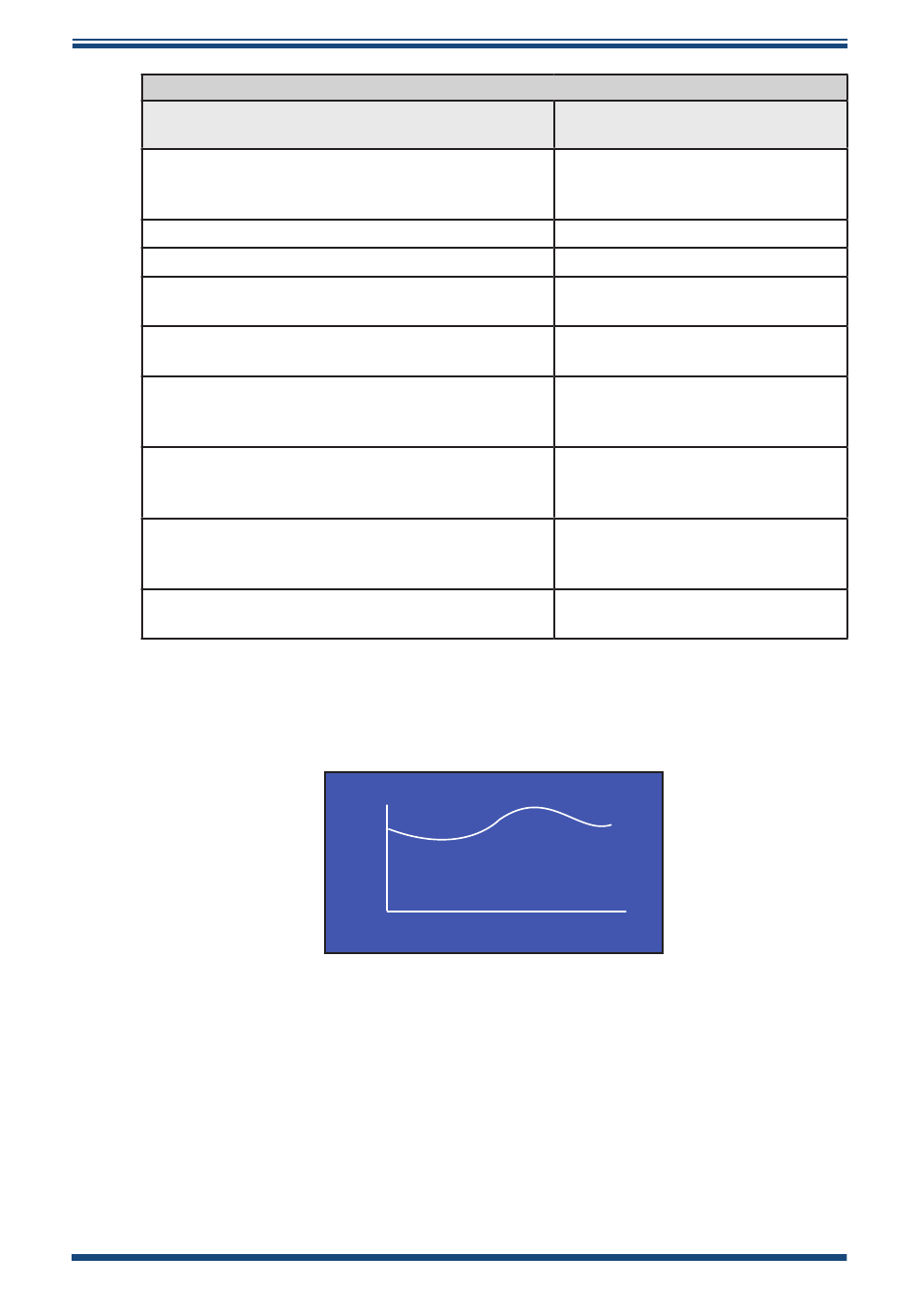

Tableau des messages d'état
Message
(Condition de déclenchement)
Hors de portée
(au-delà de la plage d'étalonnage, par exemple
0-25 %)
Alarme basse ON
Alarme haute ON
Erreur de signal Comp i/p
(entrée < 3,2 mA ou > 21,4 mA)
Erreur du signal de détection ext.
(entrée < 3,2 mA ou > 21,4 mA)
La cellule T n'est pas stable
(pas à moins de ±0,15ºC de la consigne pour une
période continue de 15 minutes)
Erreur capteur de la cellule T.
(mesure de la température de la cellule <-50 ou
>80°C)
Température du PCB trop élevée
(température du circuit imprimé > consigne de
température de la cellule)
Indication de la phase
(version HCG uniquement)
2.5.2
Page du graphique
•
Ce graphique indicatif fonctionne en continu à l'intervalle de temps défini
(2 à 60 secondes).
•
Il est à plage automatique avec une résolution de plage automatique de 1 %.
•
Il est réinitialisé si l'intervalle du graphique est modifié ou si l'instrument est
mis sous tension.
•
La taille de la mémoire tampon du graphique est de 60 valeurs et, par
conséquent, la durée du graphique change en fonction de l'intervalle choisi.
12
Tableau 2 Messages d'état
25
%
0
t-4
Schéma 12 Page du graphique
Manuel de l'utilisateur XTC601
Status LED
S.O
ORANGE1 ON (app s/w seulement)
ORANGE2 ON (app s/w seulement)
FLASH ROUGE
(priorité2)
FLASH ROUGE
(priorité2)
ROUGE ON
(priorité1)
ROUGE ON
(priorité1)
ROUGE ON
(priorité1)
Phase 1, 2, 3
t
97400 Édition 5.1, Mars 2020
