Műszaki adatok
3.4 Felállítás / összeszerelés
3.5 Tudnivalók
Felállításhoz és összeszereléshez vegyük figyelembe az alábbi pontokat:
• Nincsen megadva átfolyási irány.
• Összeszerelés közben ügyeljünk arra, hogy függőlegesen és feszültség nélkül szereljük be.
– Az esetenként előforduló feszültséget megfelelő beavatkozással meg kell szüntetni. A feszülést pl. hőmérsékletingadozás is
okozhatja.
• Biztosítsuk, hogy a felállítás helye megfelelő teherbírással rendelkezzen.
– Ez különösön arra az esetre érvényes, ha a leválasztót vízzel töltjük fel.
• A készülék nem teherbíró szerkezeti elem.
– A tartály kiszámítása során nem vettük figyelembe alapjában a keresztirányú gyorsító erőket. Vigyázzunk, hogy ne váltakozzon
a terhelés nyomás hatására, a nyomás hirtelen elcsúszása vagy erős rezgés miatt.
• Csak engedélyezett szállító és emelő eszközöket használjunk.
– A készüléken található hurkok csak az összeszerelést
segítik.

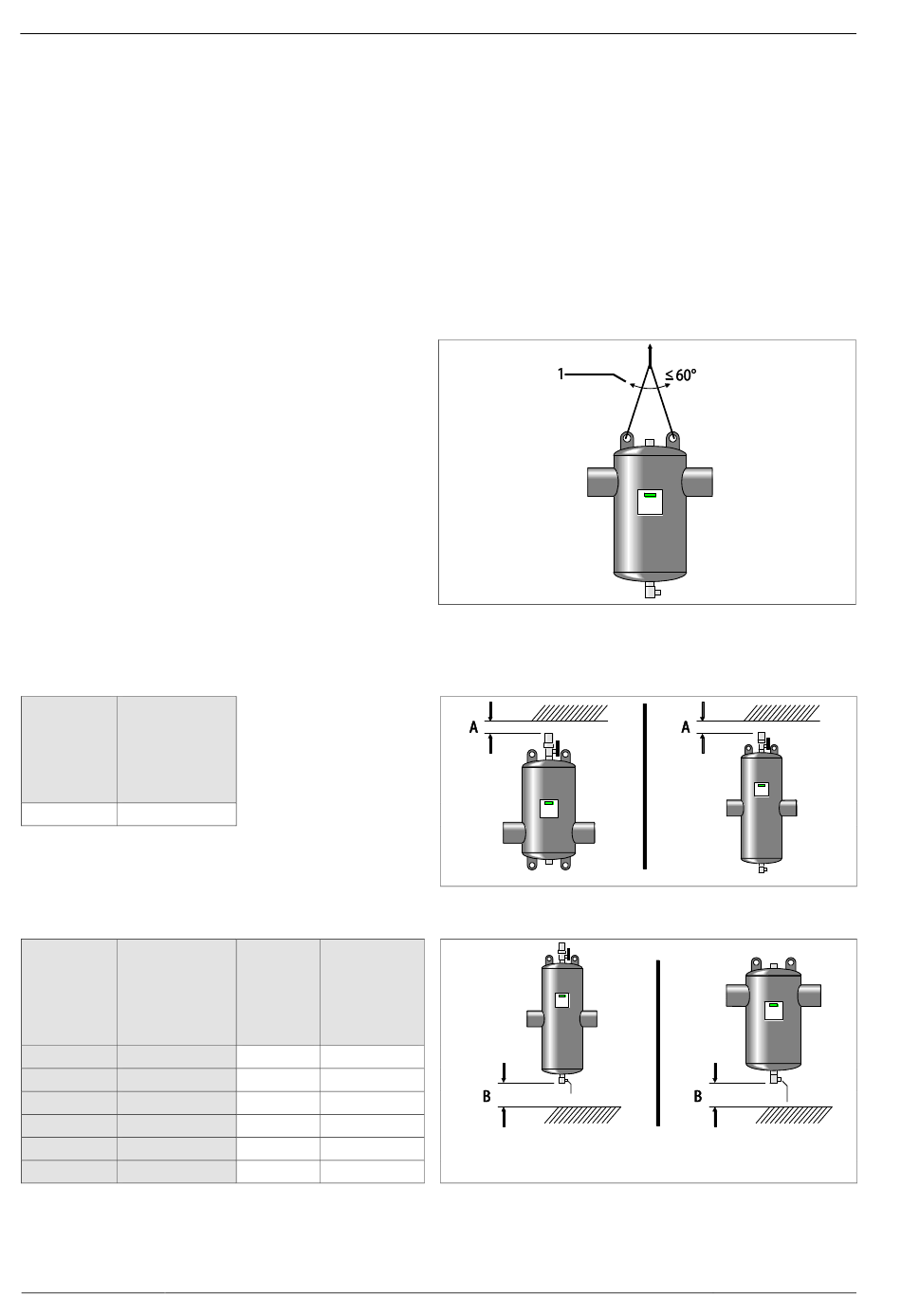

• Az emelőberendezés szöge (1) legfeljebb 60° lehet.
3.6 Helyigény
A: A szellőztető felső rész minimális helyigénye
Típus: Típus:
82511 xx 82531 xx
82513 xx 82532 xx
82533 xx
82534 xx
50 mm 50 mm
B: A leengedő csap minimális helyigénye
Csatlakozás Csatlakozás
DN 50 / 65 OD 60.3 / 76.1
DN 80 / 100 OD 88.9 / 114.3
DN 125 / 150 OD 139.7 / 168.3
DN 200 OD 219.1
DN 250 OD 273.0
DN 300 OD 323.9
3.7 exdirt / extwin
A készülékekre szakszerűen szereljük fel a leengedő csapot.
12 — Magyar
Typ: Typ:
82531 xx 82521 xx
82532 xx 82522 xx
82533 xx 82523 xx
82534 xx 82524 xx
400 mm 300 mm
550 mm 400 mm
750 mm 500 mm
1000 mm 700 mm
1350 mm 850 mm
1700 mm 1000 mm
Reflex Ex-leválasztó — 27.01.2014
