Bosch Rexroth AG
Montage, démontage et installation électrique
2. Engagez le Embedded Terminal par l'avant dans la découpe et introduisez
les boulons de montage M4 dans les trous.
3. Fixez le Embedded Terminal en vissant sur la face arrière les écrous sur les
boulons de montage.
2
①
Boulons de montage (valable pour toutes les appareils)
②
Boulons de montage (non valable pour les appareils VEP 30.4)

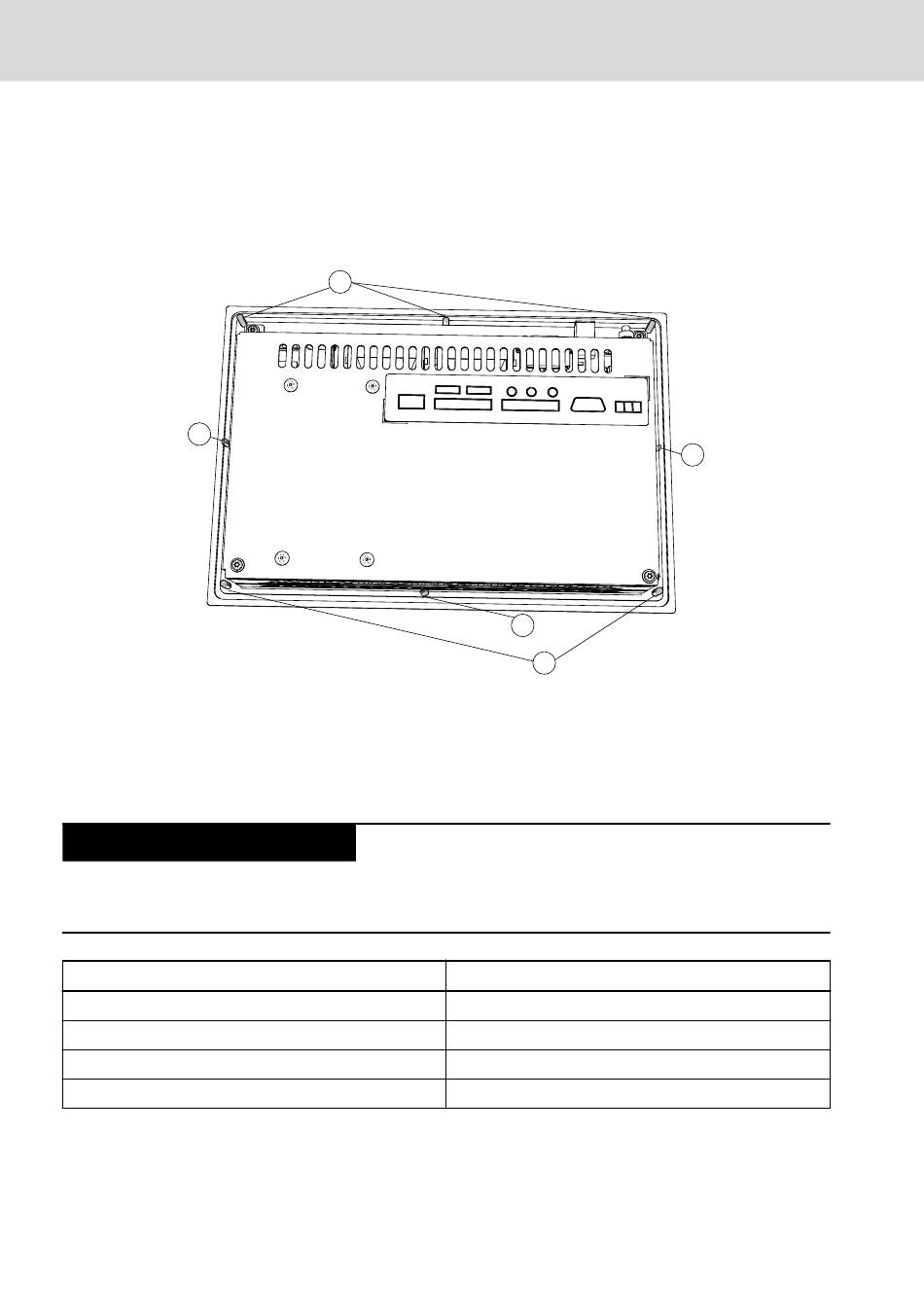

Fig. 10-3: Vue arrière : Position des boulons de montage (représentation à titre d'exemple)
AVIS
Serrez les vis selon le tableau suivant.
Filetage
M2,5
M3
M4
M5
Tab. 10-3: Couples de serrage
22/45
1
Endommagement mécanique en cas de couple
de serrage incorrect.
Couple de serrage
0,4 Nm
0,7 Nm
1,4 Nm
2,8 Nm
2
2
1
DOK-SUPPL*-VEP*XX.4***-IT02-FR-P
VEP xx.4
