VEP xx.4
DANGER
Ne branchez des blocs d'alimentation générant une basse tension de protec-
●
tion (24 V) que sur des tensions de réseau pour lesquelles les blocs d'alimen-
tation sont conçus. Tenez compte des catégories de surtension, voir
"Câblage de puissance 230 V" à la page 26
Ne pas connecter la tension du réseau sur la basse tension de protection
●
Câblage de puissance 400 V
Câbles d'alimentation
Le conducteur N ne
peut être utilisé
qu'avec l'autorisationde
l'exploitant !
p. ex. moteurs
Catégorie de
surtensions I
①
Les rails PE doivent être montés de préférence sur la plaque de montage de manière à
être conducteurs. Liez les rails PE montés de manière isolée des deux côtés avec des
bandes de cuivre de 20 cm de long à la plaque de montage. La section des bandes de
cuivre doit au moins correspondre à celle du câble d'alimentation.

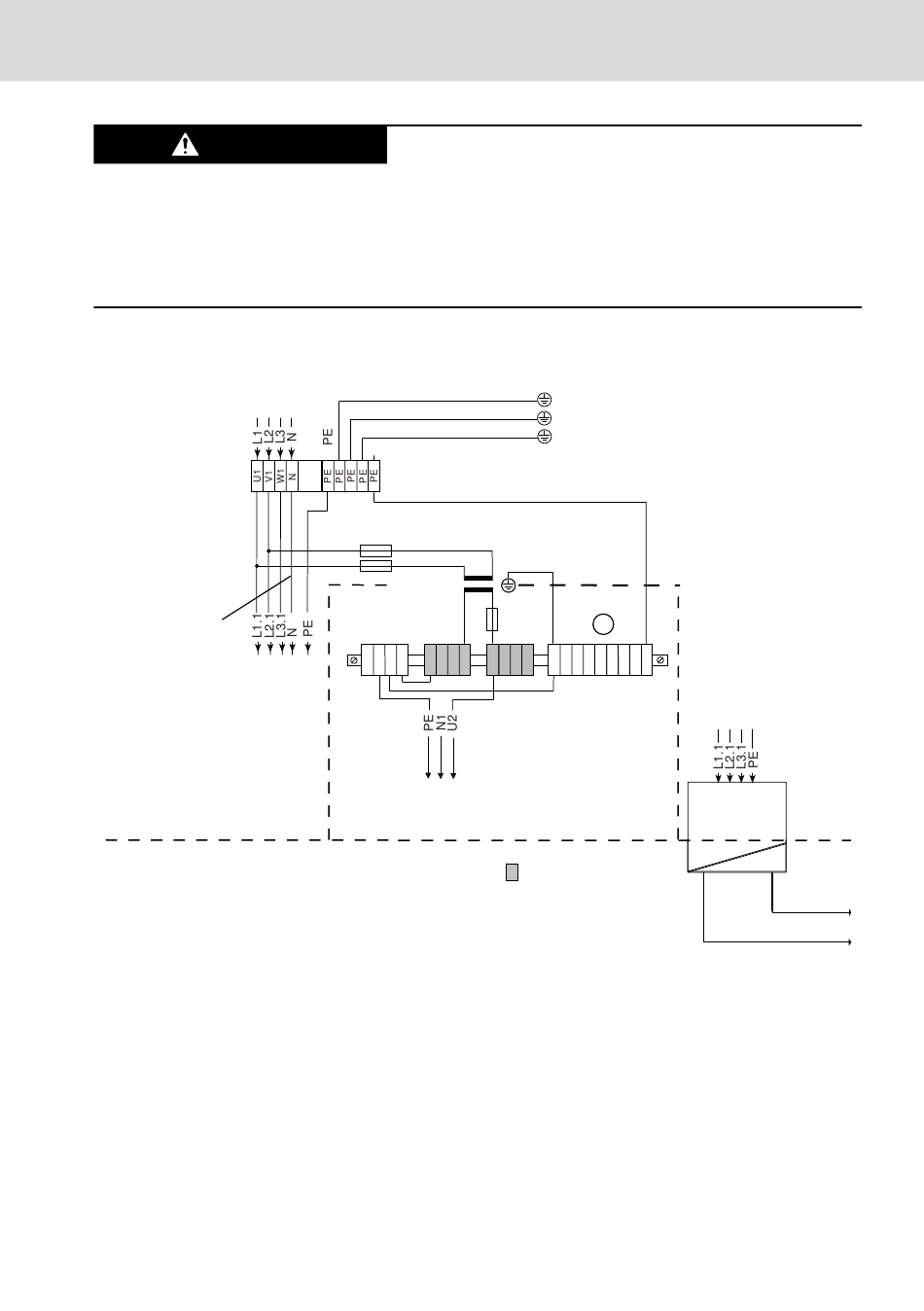

Fig. 10-8: Câblage de puissance 400 V
DOK-SUPPL*-VEP*XX.4***-IT02-FR-P
Montage, démontage et installation électrique
Danger de mort par électrocution.
min. 16 mm ² ( vert/jaune)
16 mm ² (vert/jaune)
6 mm² ( vert/jaune)
Point étoilé P E
Fusibles, meilleur disjoncteur moteur
400 V
Transformateur
selon EN 60742
230V
4 mm ² (vert/jaune)
PE
N
Alimentation 230 V
Terminaux de commande
Prise(s) de service
vers le boîtier de l'armoire électrique
vers la machine
toutes les pièces du boîtier
(terre fonctionnelle)
16 mm ² (vert/jaune)
Catégorie de
4 mm ² (vert/jaune)
surtensions III
1
U2
PE
4 mm ² (vert/jaune)
Catégorie de
surtensions II
Les bornes
=
sont isolées
Bosch Rexroth AG
Fig. 10-7
Bloc
d'alimentation
CC 24 V
+24 V
0 V
27/45
