M
K
K
J
M6x10
J
J
M
K
K
M6x10
M8x14

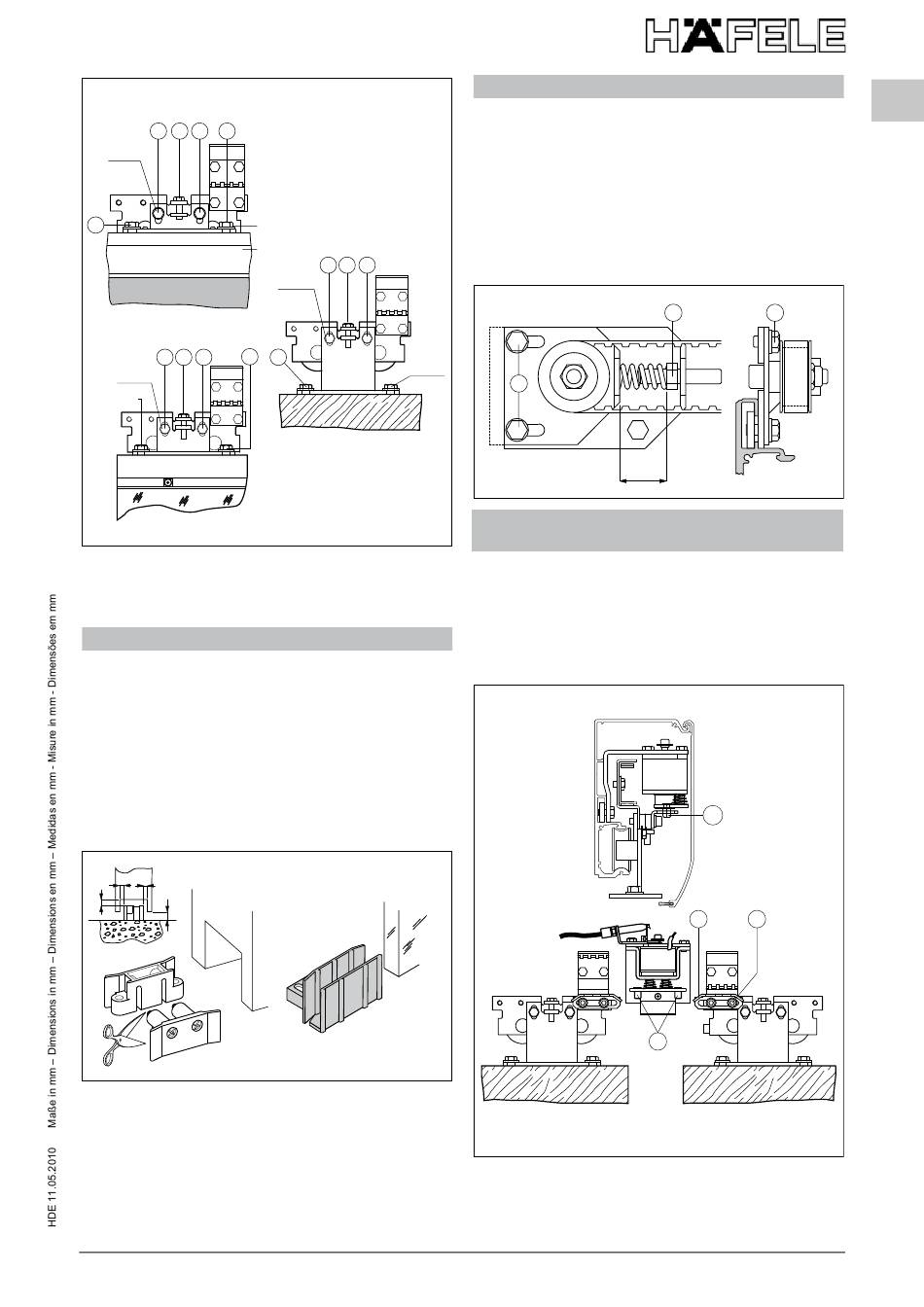

Attention : entre des vantaux entièrement en verre, sans
garnitures, laisser au moins 10 mm en position de fermeture pour
éviter le contact entre les vitres.
3.5 GUIDAGE AU SOL
Les guidages au sol doivent être fabriqués dans une matière
antifriction comme le PVC, le NYLON ou le TEFLON.
Le guidage ne doit pas, de préférence, dépasser le chevauche-
ment entre le vantail mobile et le vantail fixe et ne doit pas entrer
dans l'ouverture de passage.
La surface de roulement du guidage au sol doit être lisse sur toute
la longueur du vantail.
(KP515AB) Guidage au sol pour vantail sur châssis (diminuer
autant que nécessaire).
(KP369) Guidage au sol pour vantail en verre.
1
1
5
10
M8x14
P833
M
K
K
M6x10
J
M8x14
3.6 TENSION DE LA COURROIE
-
Desserrer les vis [F] et visser [G] jusqu'à obtenir la détente
maximum du ressort.
-
Desserrer les vis fixant le groupe de renvoi au caisson.
-
Tirer manuellement tout le groupe de renvoi vers la gauche et le
fixer au caisson.
-
Dévisser la vis [G] de manière à amener le ressort à la
compression de 20 mm pour une longueur du caisson (LT)
<2600 ou de 22 mm pour une longueur du caisson (LT) ≥2600.
-
Bloquer le réglage avec les vis [F]
F
20÷22
3.7 INSTALLATION DU DISPOSITIF DE
VERROUILLAGE
-
Amener les vantaux en position de fermeture.
-
Fixer le dispositif de verrouillage du caisson.
-
Centrer le point de rencontre entre [N] et la bride de butée du
bloc [P], à l'aide des fentes de guidage [Q] et vérifier le bon
fonctionnement du dispositif de blocage.
-
Graisser légèrement le goujon [N] et la partie inclinée de la
contre-plaque [P].
G
F
N
P
Q
N
