INSTALLATION

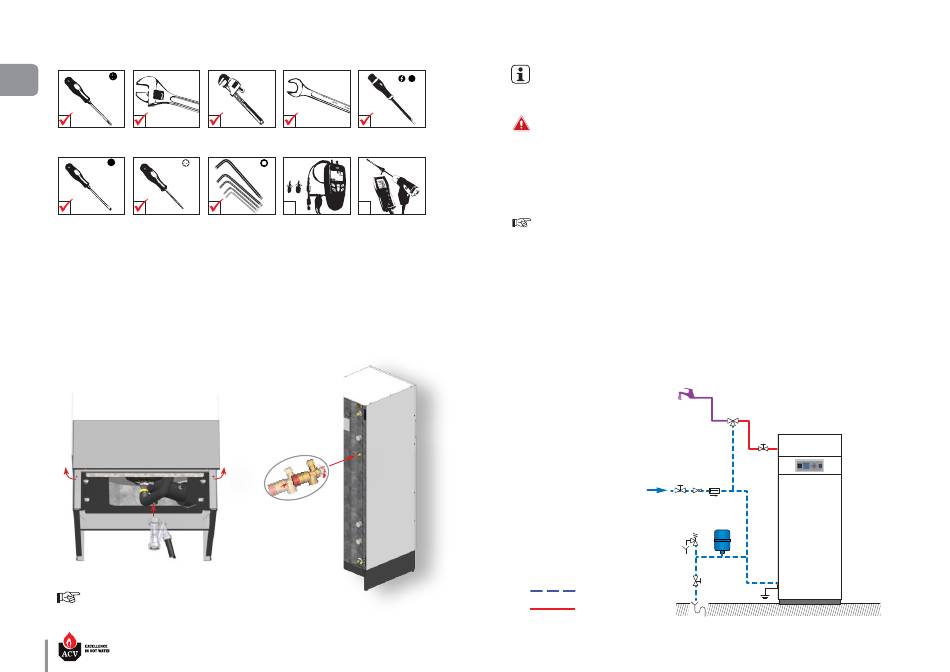

OUTILS NÉCESSAIRES POUR L'INSTALLATION
FR
NL
ES
PRÉPARATION DE LA CHAUDIÈRE
Avant de placer la chaudière à son emplacement définitif, installer :
IT
•
Le syphon
DE
PL
RU
Placer le siphon en veillant à installer les composants dans l'ordre correct et raccorder le tuyau
à l'égout à l'aide d'un tuyau qui peut être contrôlé. Remplir le siphon d'eau claire. Veiller à
protéger le système contre le gel.
fr
28
GAS
pressure
(mbar)
•
Le kit soupape de sécurité :
La soupape de sécurité primaire à
l'arrière de la chaudière
HeatMaster 25 C: A1003474 - 664Y7000 • B
RACCORDEMENTS HYDRAULIQUES
Remarque à caractère général
•
Les figures ci-après sont des schémas destinés à illustrer les principes de base des
raccordements.
Recommandations essentielles à la sécurité
•
L'eau chaude peut atteindre des températures supérieures à 60° et occasionner
des brûlures ! Il est donc nécessaire d'installer un mitigeur thermostatique en aval
de l'appareil.
•
Installer un groupe de sécurité agréé comprenant une soupape de sécurité tarée à
7 bars, un clapet anti-retour et une vanne de fermeture.
Recommandations essentielles au bon fonctionnement de l'appareil
•
Rincer l'installation avant de raccorder le circuit sanitaire, se reporter aux consignes
d'installation.
•
•
Veiller à installer un vase d'expansion dans le circuit primaire, dont la taille est adaptée
Veiller à installer un réducteur de pression taré à 4,5 bars si la pression de
à la puissance/taille de la chaudière et au type d'installation.
distribution est supérieure à 6 bars.
•
•
Si l'appareil est employé comme préparateur d'eau chaude sanitaire, il est possible de
Il est recommandé d'installer un vase d'expansion sur le circuit sanitaire pour
commander un vase d'expansion primaire auprès de votre revendeur ACV.
éviter l'ouverture intempestive de la soupape de sécurité et atténuer les coups de
bélier dans l'installation.
•
Si l'appareil est utilisé comme préparateur d'eau chaude sans connexion vers un
RACCORDEMENT SANITAIRE
circuit chauffage, un vase d'expansion adapté à la taille/puissance de la chaudière
et du type d'installation doit être prévu dans l'installation primaire (si la chaudière
n'est pas dotée d'un vase d'expansion interne ou si la taille de ce dernier n'est pas
Installation type
suffisante).
Légende
1. Vanne d'isolement
2. Réducteur de pression
3. Clapet anti-retour
4. Vase d'expansion sanitaire
5. Soupape de sécurité
6. Robinet de vidange
1 2 3
7. Mise à la terre
8. Robinet de puisage
9. Mitigeur thermostatique
5
Eau froide
Eau chaude
8
9
1
4
6
7
