Chapitre 2. Panneaux avant et arrière
7. Potentiomètre PHONES
Ce potentiomètre permet d'ajuster le niveau d'écoute
casque.
8. Touche MONITOR SEL (Monitor Select)
Cette touche permet de sélectionner le signal sortant
sur les prises MON/AUX. Le signal sélectionné est
visualisé par l'indicateur de la touche. Pour
sélectionner REC BUS ou AUX, maintenez enfoncée la
touche [SHIFT], puis appuyez sur [MONITOR SEL].
TR CUE + MASTER (orange)
Les signaux du bus TRACK CUE et des généraux
seront mélangés sur la sortie MON/AUX.
TRACK CUE (vert)
C'est le signal du bus TRACK CUE qui sera
disponible en sortie MON/AUX.
MASTER (rouge)
C'est le signal du bus des généraux qui sera
disponible en sortie MON/AUX.
REC BUS (rouge clignotant)
C'est le signal du bus d'enregistrement (REC) qui
sera disponible en sortie MON/AUX.
AUX (vert clignotant)
C'est le signal du bus AUX qui sera disponible en
sortie MON/AUX. Sélectionnez cette position si
vous désirez utiliser des effets externes.
9. Touche SOLO
Appuyez sur cette touche si vous désirez utiliser la
fonction Solo afin de n'écouter que la voie de votre
choix. Tant que la fonction Solo est activée, l'indicateur
de la touche reste allumé.
10. Touche EFFECT RETURN (retour effet)
La fonction de cette touche varie selon le mode
sélectionné par la touche [MODE].
Mode BUS sélectionné via [MODE]
La touche sélectionnera le bus auquel la sortie du
multieffet interne sera connectée.
Si un autre mode que BUS est sélectionné via [MODE]
La touche [EFFECT RTN] permettra d'accéder à la
page de réglage Effect Return/Balance.
11. Fader MASTER
Ce fader sert à régler le niveau de sortie général.
16

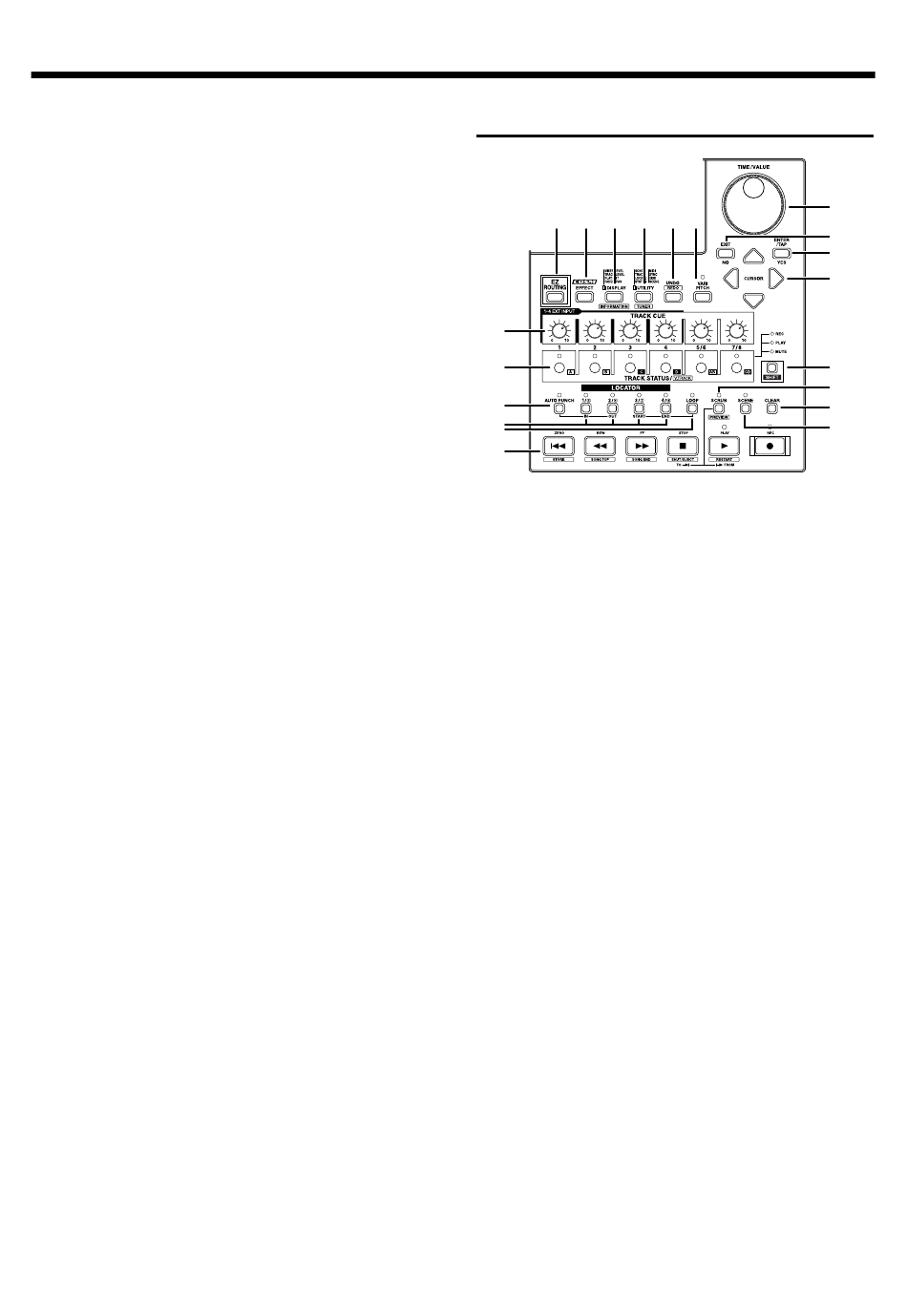

Section Enregistreur
Fig.2-02
6
5
4
3
7
8
10
9
11
12
1. Touche VARI PITCH
Cette touche sert à modifier la vitesse de lecture - donc
la hauteur du son lu.
2. Touche UNDO/REDO
Sert à annuler un enregistrement, mais aussi, lors
d'opérations d'édition, à revenir à l'état précédant la
dernière manipulation effectuée. Si vous appuyez de
nouveau sur cette touche, vous annulez l'annulation.
3. Touche UTILITY
Cette touche sert à accéder à la gestion des données de
morceau, effectuer des opérations d'édition sur les
pistes, aux utilitaires disque ou à modifier les réglages
relatifs au système.
4. Touche DISPLAY
Cette touche sert à modifier l'affichage apparaissant
dans l'écran en mode Play. En appuyant sur cette
touche alors que des pages telles que EZ ROUTING,
EFFECT ou UTILITY sont affichées, vous reviendrez à
l'écran du mode Play.
5. Touche EFFECT
Cette touche sert à modifier les assignations, les
connexions ou les paramètres des effets internes.
6. Touche EZ ROUTING (Easy Routing)
Cette touche sert à activer la fonction Easy Routing
(assignation simplifiée).
7. Potentiomètre TRACK CUE
Ce potentiomètre permet d'ajuster le niveau de chaque
piste alors que vous écoutez la piste en lecture. Le son
réglé ici est envoyé vers le bus TRACK CUE, puis sort
sur les prises TRACK CUE à condition que [MONITOR
SEL] soit sur la position TRACK CUE, ou bien sur les
prises MONITOR si c'est la position TR CUE +
MASTER qui a été sélectionnée. Cet ajustement de
niveaux n'a aucune conséquence sur le niveau
d'enregistrement des pistes en cours d'enregistrement.
13
2 1
14
15
16
17
18
20
19
