2.0
Installation
La présente section décrit les procédures à suivre pour connecter l'alimentation électrique, les capteurs de charge, le capteur
de vitesse, les E/S numériques et les câbles de transmission de données à l'unité 882D. Un schéma de montage et une liste de
pièces sont inclus pour le technicien de service.
WARNING
AVERTISSEMENT
Risk of explosion if battery is replaced by an incorrect type. Dispose of used batteries according to state and
local regulations.
CAUTION
Risque d'explosion si la batterie est remplacée par un type incorrect. Mettre les batteries usagées au rebut
conformément aux règlementations locales et nationales.
ATTENTION
• Utilisez une protection antistatique pour la mise à la terre et pour protéger les composants contre toute décharge
électrostatique (DES) en cas d'intervention à l'intérieur du boîtier de l'unité 882D.
• Les procédures nécessitant une intervention à l'intérieur de l'unité882D doivent être exclusivement réalisées par un personnel
d'entretien qualifié.
• L'alimentation électrique de l'unité 882D est coupée en débranchant le cordon électrique. La prise d'alimentation de l'unité 882D
doit être facilement accessible.
2.1
Déballage
Immédiatement après le déballage, effectuez un contrôle visuel de l'unité 882D afin vérifier la présence et l'intégrité de tous les
composants. Le boîtier de l'unité 882D est livré assemblé au support de fixation universel. Le carton d'expédition doit
également contenir le kit de pièces
l'expédition, notifiez-en immédiatement Rice Lake Weighing Systems et le transporteur.
2.1.1
Dimensions du produit
4,31"
4,14"
68 po
63 po
8,94"
Risk of electrical shock.
Risque de choc électrique.
(Section 2.10 page
12) et les manuels. En cas d'endommagement de pièces pendant
Vue de dessus
9,93"
8,10"
6,50"
Vue avant

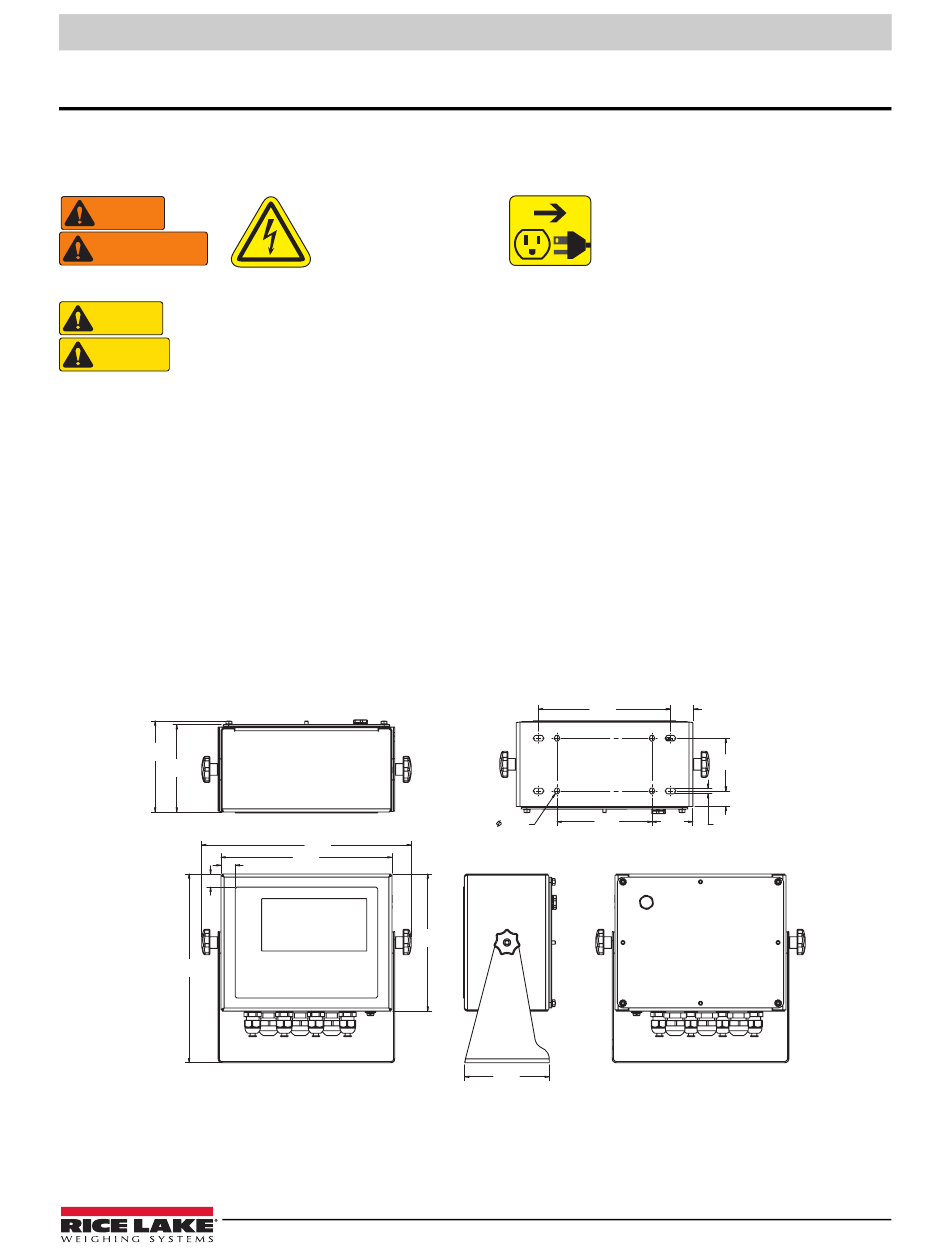

Illustration 2-1. Dimensions du produit
© Rice Lake Weighing Systems ● Tous droits réservés
Débranchez l'alimentation électrique avant
de réaliser des opérations d'entretien.
Débranchez l'alimentation électrique avant
l'entretien.
Vue du dessous
6,25"
4,50"
28 po
4,00"
Vue latérale
Installation
1,06"
2,50"
73 po
1,93"
27 po
Vue arrière
3
