Contrôleur de balance à convoyeur 882D
L'unité 882D passe directement au menu Scale (Balance) lorsque l'utilisateur appuie sur le commutateur de
configuration (Section 4.1 page
Remarque
4.6.1.1 Balance – Menu Configuration
Scale
Configuration
Speed Sensing
Pulse Input
Paramètre Réglage
Speed Sensing --
(Détection de Pulse Input
vitesse) (Entrée d'impulsions)
Fixed Speed
(Vitesse fixe)
Distance per Pulse
(Distance par impulsion)
Barre peseuse --
Total Loadcell Build
(Capacité totale des
capteurs de charge)
Millivolt Output
(Sortie millivolt)
Rapport
Idler Spacing
(Espacement de la
station rouleaux)
Number of Idlers (Nmbre
de stations rouleaux)
24 Visitez notre site Web
19).
Weigh Frame Conveyor
Belt Length
Total Loadcell
Millivolt Output
Build
Distance per
Fixed Speed Pulse

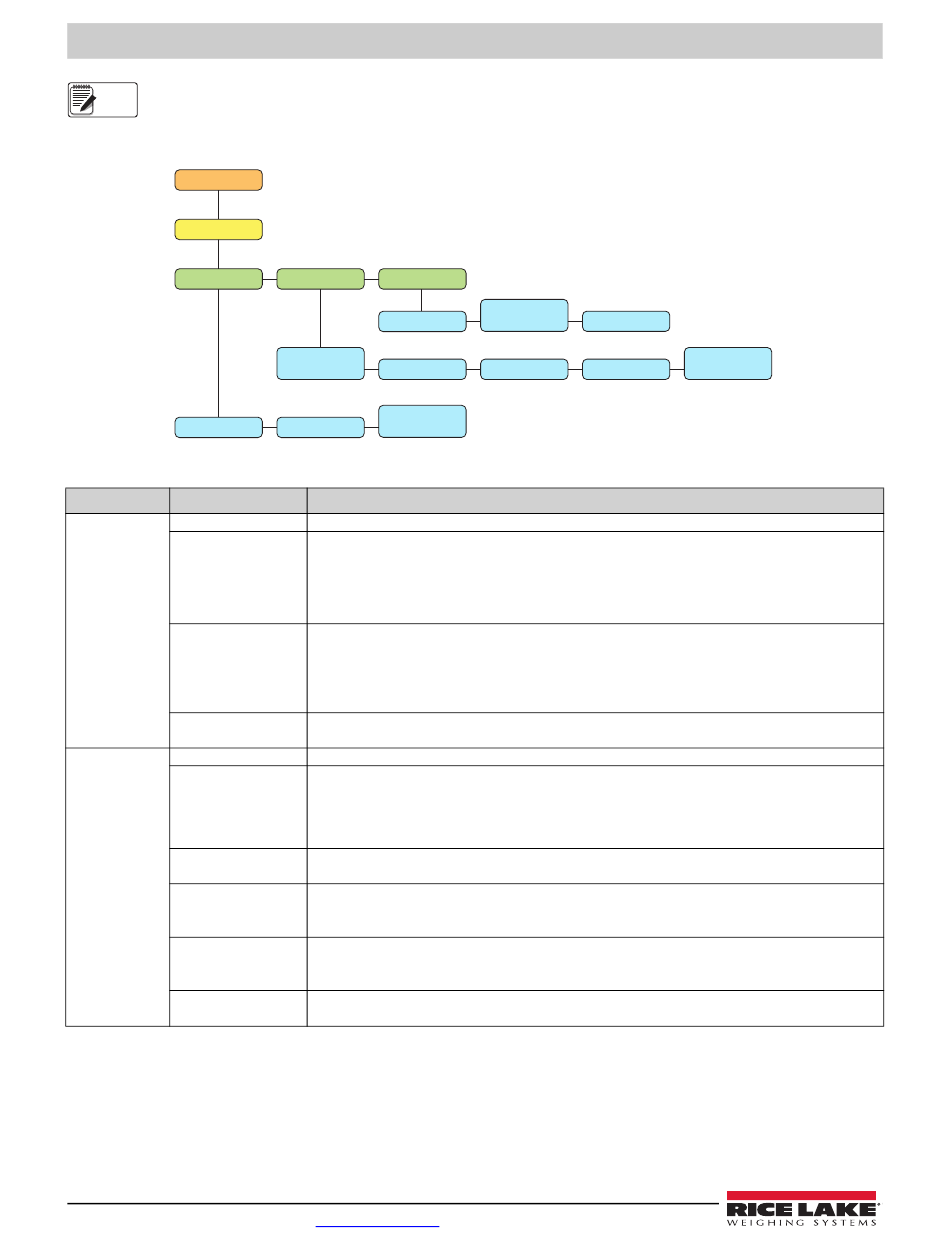

Illustration 4-6. Balance – Menu Configuration
Réglages relatifs au capteur de vitesse de la bande transporteuse
Spécifie le schéma d'entrée d'impulsions utilisé pour déterminer la vitesse et détecter des erreurs ;
Réglages :
SINGLE (Simple) (par défaut) – un seul capteur est raccordé uniquement à l'entrée d'impulsions n° 1
DUAL (Double) – deux capteurs, dont chacun est raccordé à une entrée d'impulsions individuelle
REDONDANT – un seul capteur est raccordé aux deux entrées d'impulsions
Spécifie une vitesse de bande transporteuse fixe pour l'unité 882D (en ft/min (pi/min) ou m/s) ; si une valeur
différente de zéro est saisie, l'unité 882D ne calculera plus la vitesse de la bande transporteuse à l'aide du
capteur de vitesse ; si vous utilisez une vitesse fixe, les E/S numériques doivent obligatoirement être
configurées et activées en tant que BELT RUNNING (Bande en marche), ou la vitesse sera rétrogradée à 0 ;
Entrez une valeur : 0,0–9999,0, 0,0 (par défaut)
Distance représentée par chaque impulsion d'un capteur de vitesse, (en pied, mètre) ;
Entrez une valeur : 0,0-99,0, 1,0 (par défaut)
Réglages relatifs à la barre peseuse
Permet de définir la capacité totale de tous les capteurs de charge du système (lb, kg) ;
Entrez une valeur : 1,0-99999,0, 500,0 (par défaut)
Exemple : si huit capteurs de charge sont utilisés et que chacun possède une capacité nominale de
100, multipliez 100 par 8 ;
800 correspond à la capacité totale
Évaluation moyenne en mv/v de tous les capteurs de charge du système, utilisée pour l'étalonnage
théorique ; la valeur doit être supérieure à 0 ; Entrez une valeur : 0,1-4,5, 3,0 (par défaut)
Rapport de levier pour une barre peseuse à pivot ; la capacité totale des capteurs de charge est multipliée
par le rapport configuré pour déterminer une valeur de capacité totale des capteurs de charge fonctionnels ;
Entrez une valeur : 0,0-9,999, 1,0 (par défaut)
Espacement entre les stations rouleaux permettant de déterminer la surface de pesage de la balance à
convoyeur (en pouce, mètre) ;
Entrez une valeur : 0,01-9999,0, 48,0 (par défaut)
Nombre de stations rouleaux utilisées ; Entrez une valeur : 1-4, 1 (par défaut)
Tableau 4-5. Balance – Paramètres du menu Configuration
