Contrôleur de balance à convoyeur 882D
Câble blindé par feuille d'aluminium
1. Dénudez la gaine et la feuille d'aluminium du câble sur 15 mm (0,5 po) à partir du serre-blindage.
2. Dénudez 15 mm (0,5 po) de câble supplémentaire (gaine) pour exposer le blindage par feuille.
3. Repliez le blindage par feuille sur le câble à l'endroit où ce dernier traverse la bride.
4. Veillez à orienter le côté argent (conducteur) de la feuille vers l'extérieur.
5. Enroulez le fil de blindage autour du câble de manière à ce qu'il soit en contact avec la feuille à l'endroit où le câble
traverse la bride.
6. Serrez le serre-blindage à un couple de 1,13 N-m (10 po-lb) de manière à ce qu'il enserre le câble et soit en contact
avec le fil de blindage.
Câble blindé tressé
1. Dénudez la gaine et le blindage tressé juste après le serre-blindage.
2. Dénudez 15 mm (0,5 po) de gaine supplémentaires pour exposer la tresse au niveau où le câble traverse la bride.
3. Serrez l'écrou de fixation du serre-blindage.
2.4.3
Mise à la terre du cordon d'alimentation
Les unités 882D en version « alimentation CA » sont livrées avec le cordon d'alimentation CA déjà installé et mis à la terre sur
le boîtier. Pour les unités 882D en version « alimentation CC », procédez comme suit pour effectuer la mise à la terre et
raccorder le cordon d'alimentation CC.
1. Faites passer le cordon d'alimentation CC (non inclus) à travers le presse-étoupe
Pour connaître le calibre de fil recommandé, reportez-vous au
Remarque
2. L'un des fils sera terminé au niveau d'un goujon (avec empilage de mise à la terre) à proximité du presse-étoupe. Le
fond de la plaque arrière est déjà attaché à un goujon. Retirez-le afin que la mise à la terre du cordon d'alimentation se
trouve au bas de l'empilage de pièces, comme indiqué dans
3. Faites passer les deux autres fils sur le côté du boîtier et raccordez-les à la fiche à trois broches (incluses dans le sac de
pièces détachées) qui se raccorde à la carte d'alimentation, comme indiqué dans
Un tore de ferrite inclus dans le kit de pièces doit être installé sur
le cordon d'alimentation CC à 1 po du presse-étoupe.
6
Visitez notre site Web
Fil de blindage
Longueur de la feuille
avant son pliage sur
l'isolation du câble
Coupez la gaine ici pour les câbles
blindés par feuille d'aluminium

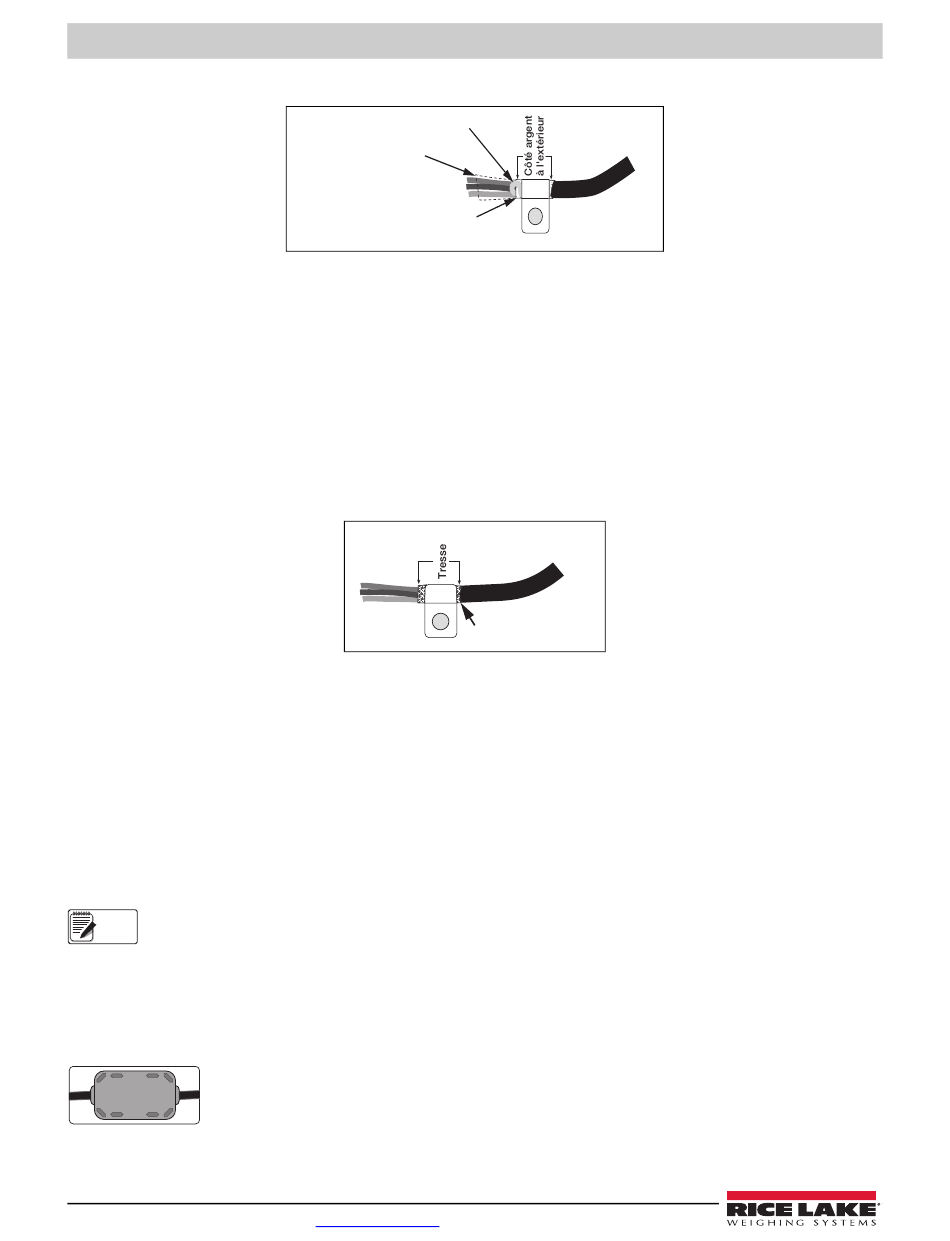

Illustration 2-4. Câble blindé par feuille d'aluminium
Coupez la gaine ici
Illustration 2-5. Câble blindé tressé
www.RiceLake.com
(Illustration
.
Tableau 12-6 page 103
l'Illustration
2-6. Serrez les écrous à 1,13 N-m (10 po-lb).
l'Illustration 2-6
2-6).
et au
Tableau
2-2.
